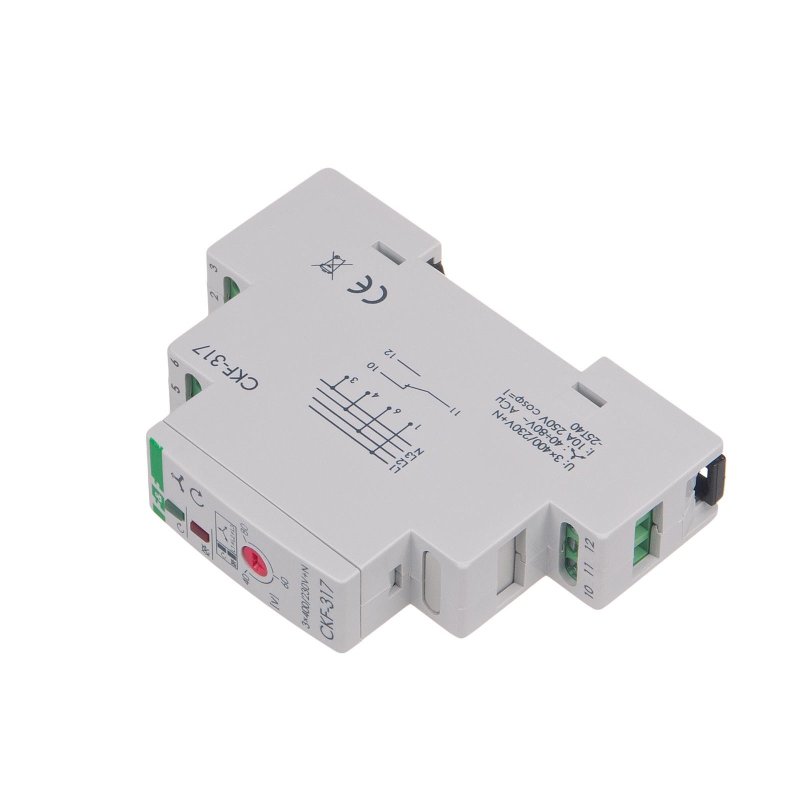

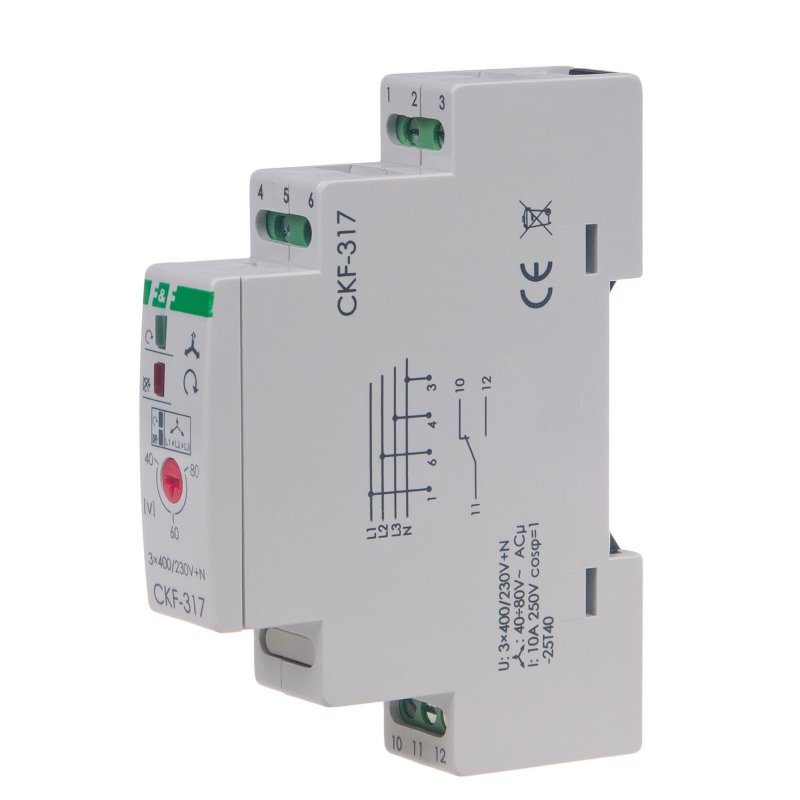

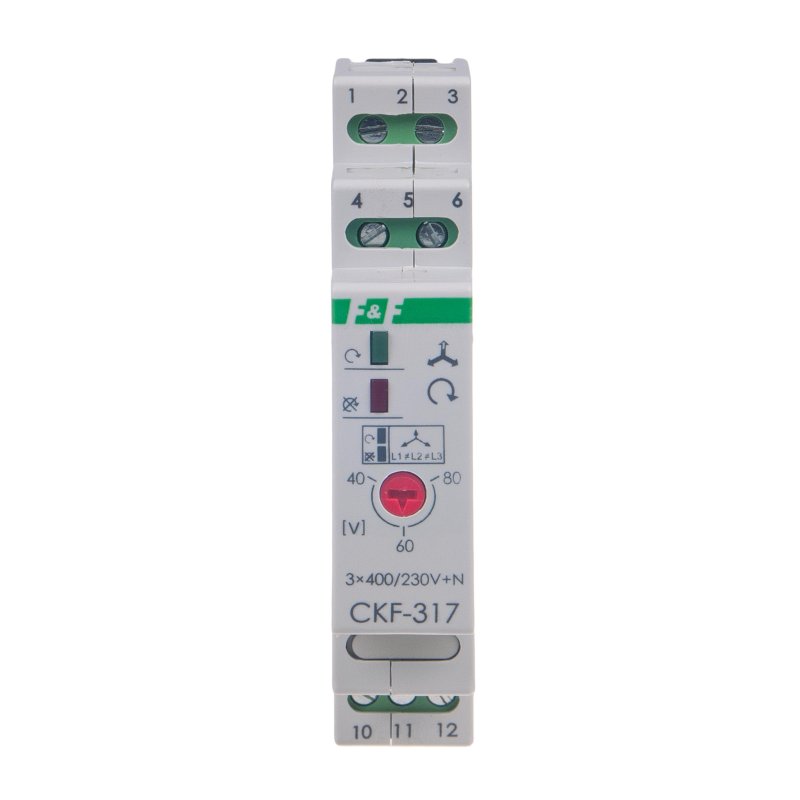

Czujnik kolejności i zaniku fazy CKF-317

Czujnik kolejności i zaniku fazy do ochrony silnika

CKF-317 to czujnik kolejności i zaniku fazy przeznaczony do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej.

Urządzenie nadzoruje warunki zasilania i reaguje na nieprawidłowości mogące zakłócić pracę silnika, w szczególności zanik napięcia w co najmniej jednej fazie, asymetrię napięć oraz nieprawidłową kolejność faz.

CKF-317 kontroluje również poziom napięcia fazowego. Producent określa jego zakres od 150 V do 280 V.

Kontrola kolejności faz

W przypadku silników trójfazowych kolejność faz wpływa na kierunek wirowania. CKF-317 kontroluje kolejność faz zasilających i zabezpiecza kierunek obrotów silnika w przypadku zmiany faz przed czujnikiem.

Funkcja ta ma znaczenie w układach, w których prawidłowy kierunek wirowania jest istotny dla właściwej pracy silnika i współpracującego z nim urządzenia.

Regulowany próg asymetrii 40–80 V

Jedną z najważniejszych cech CKF-317 jest możliwość regulacji progu asymetrii napięciowej zadziałania w zakresie 40–80 V.

Pozwala to dopasować wartość progu do wymagań konkretnego układu. W przeciwieństwie do modeli z ustalonym progiem asymetrii, użytkownik może ustawić wartość odpowiednią dla projektowanej instalacji.

Zakres regulacji obejmuje wartości od 40 do 80 V.

Zanik fazy i kontrola napięcia

CKF-317 kontroluje obecność napięcia we wszystkich fazach. W przypadku zaniku napięcia w co najmniej jednej fazie czujnik reaguje poprzez zmianę stanu styku sterującego.

Producent określa:

• minimalne napięcie fazy: 150 V,
• maksymalne napięcie fazy: 280 V.

Dzięki temu urządzenie nadzoruje nie tylko obecność faz, ale również poziom ich napięcia.

Opóźnienia reakcji

CKF-317 wykorzystuje określone czasy reakcji zależnie od rodzaju wykrytej nieprawidłowości.

Producent podaje:

• opóźnienie wyłączenia przy asymetrii – 4 s,
• opóźnienie wyłączenia przy braku fazy – 1 s,
• opóźnienie załączenia – 4 s.

Urządzenie posiada również histerezę napięciową 5 V.

Takie parametry określają sposób reakcji czujnika na nieprawidłowe warunki zasilania oraz jego powrót do pracy po ustąpieniu przyczyny zadziałania.

Styk przełączny 1×NO/NC

CKF-317 posiada separowany styk przełączny 1×NO/NC. Maksymalny prąd obciążenia styku w kategorii AC-1 wynosi 8 A.

Zastosowanie styku przełącznego pozwala wykorzystać odpowiedni tor NO lub NC zależnie od sposobu zaprojektowania obwodu sterowania.

Przy doborze urządzenia należy uwzględnić parametry obciążenia styku oraz wymagania konkretnego układu sterowania.

Kompaktowy montaż na szynie DIN

CKF-317 jest przeznaczony do montażu na szynie TH-35 i zajmuje tylko 1 moduł, czyli 18 mm szerokości.

Dzięki konstrukcji modułowej może być umieszczony bezpośrednio w rozdzielnicy lub szafie sterowniczej.

Urządzenie wykorzystuje zaciski śrubowe do przewodów o przekroju 2,5 mm², a producent określa moment dokręcania na 0,4 Nm.

Stopień ochrony obudowy wynosi IP20.

Do zabezpieczania silników trójfazowych

CKF-317 jest przeznaczony do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej.

Czujnik nadzoruje:

• kolejność faz,
• zanik napięcia w fazie,
• poziom napięcia fazowego,
• asymetrię napięć.

Dzięki regulowanemu progowi asymetrii można dopasować sposób reakcji urządzenia do wymagań konkretnego układu.

CKF-317 a CKF-316

Oba modele są przeznaczone do kontroli kolejności i zaniku faz oraz pracują w układzie 3×400 V + N. Różnią się jednak przede wszystkim sposobem ustawiania progu asymetrii.

CKF-316 posiada stały próg asymetrii 55 V, natomiast CKF-317 umożliwia regulację tego progu w zakresie 40–80 V. Oba modele mają styk 1×NO/NC, montaż na szynie TH-35 i szerokość 1 modułu (18 mm).

Jeżeli potrzebna jest możliwość dopasowania progu asymetrii do konkretnej instalacji, CKF-317 oferuje większą swobodę konfiguracji.

CKF-317 a CKF-317 TRMS

W ofercie F&F występuje również CKF-317 TRMS. Katalog podaje dla obu wariantów te same podstawowe parametry: zasilanie 3×400 V + N, styk 1×NO/NC, maksymalne obciążenie 8 A AC-1, regulowany próg asymetrii 40–80 V, histerezę 5 V, czasy reakcji 4 s / 1 s / 4 s, zaciski 2,5 mm² oraz montaż na szynie TH-35 w szerokości 1 modułu (18 mm).
