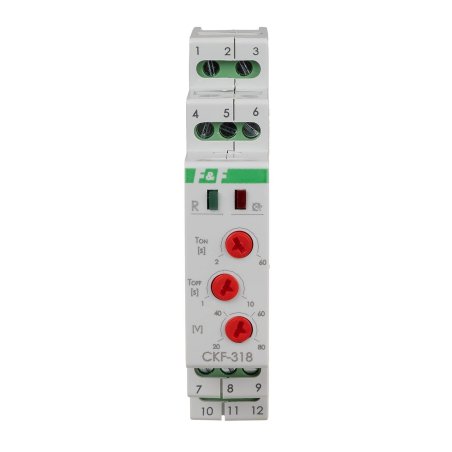

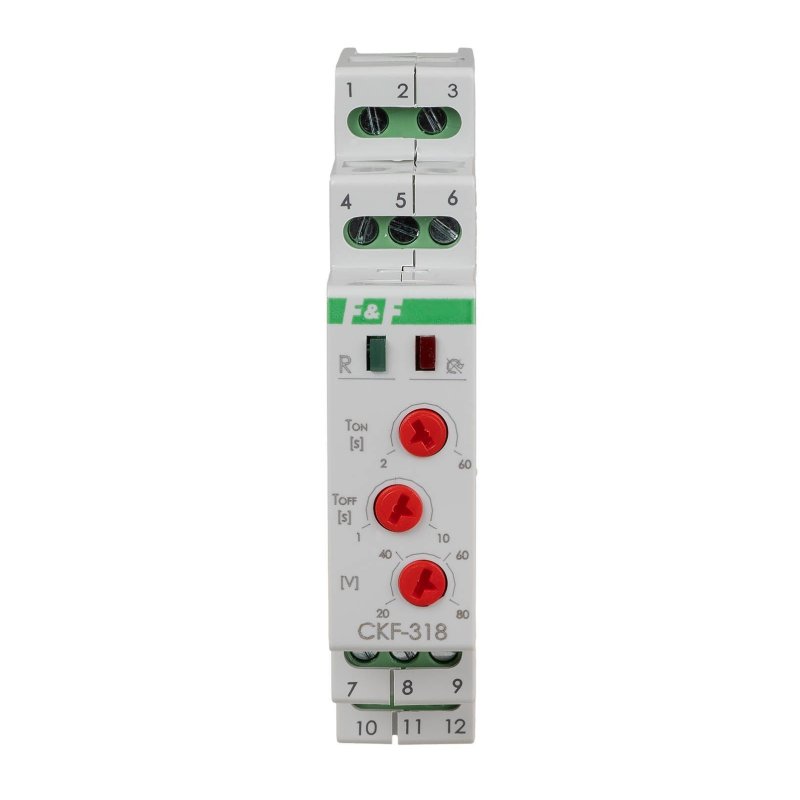

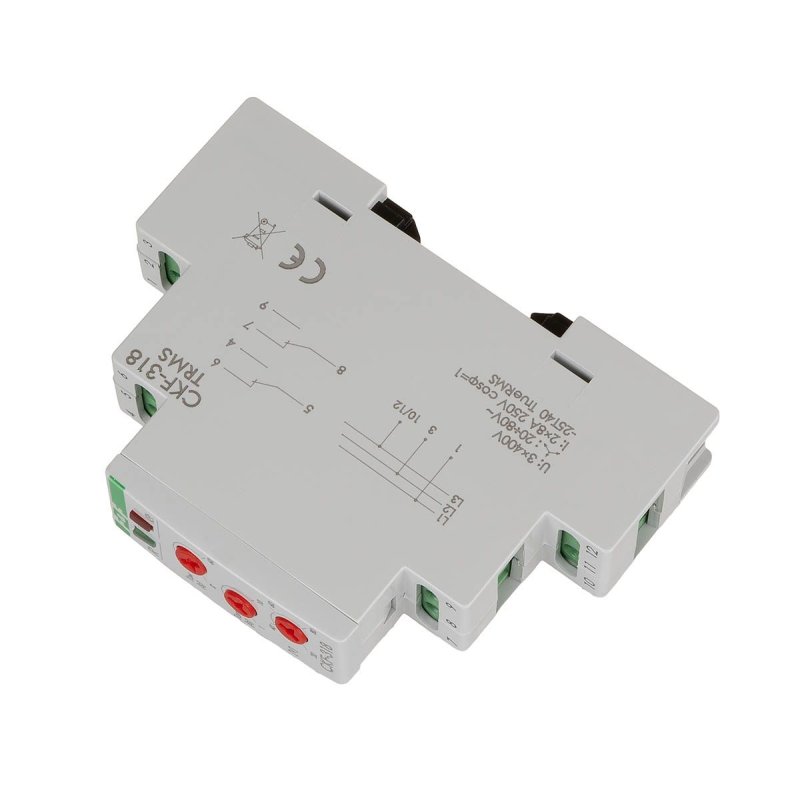

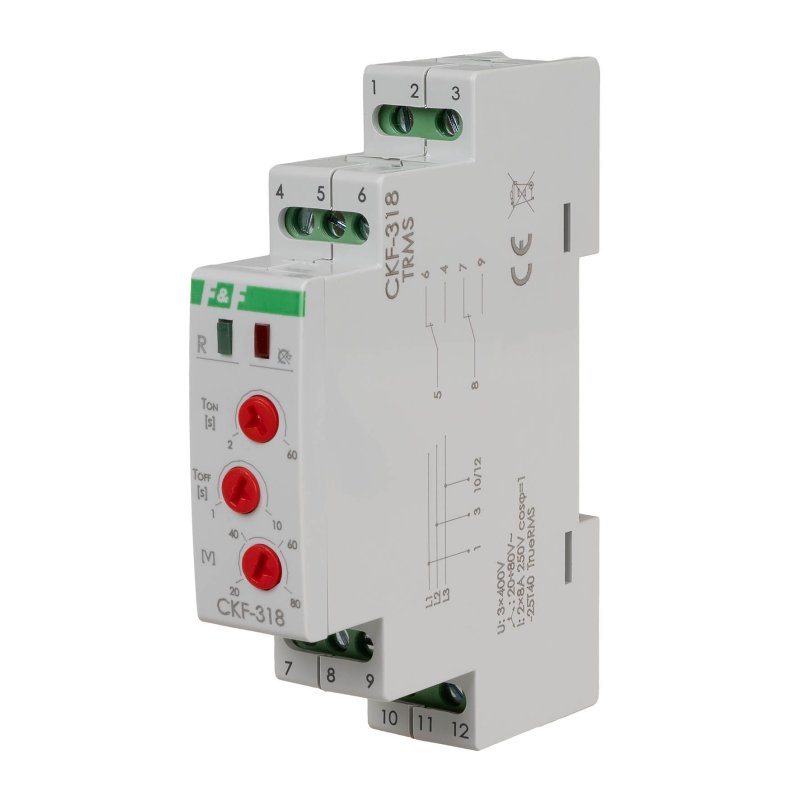

Czujnik kolejności i zaniku fazy CKF-318 TRMS

Czujnik kolejności i zaniku faz bez przewodu neutralnego

CKF-318 TRMS to czujnik kontroli faz przeznaczony do nadzorowania zasilania trójfazowego w układach bez przewodu neutralnego.

Urządzenie pracuje przy zasilaniu 3×400 V i kontroluje kolejność faz, zanik fazy oraz asymetrię napięć. Dzięki temu może być wykorzystane jako element układu zabezpieczającego silnik przed pracą przy nieprawidłowych warunkach zasilania.

Jedną z istotnych cech tego modelu jest połączenie dwóch separowanych styków przełącznych, regulowanego progu asymetrii oraz regulowanych czasów reakcji.

Praca w układzie 3×400 V bez przewodu neutralnego

CKF-318 TRMS jest przeznaczony do instalacji zasilanych napięciem 3×400 V i nie wymaga przewodu neutralnego.

Jest to jedna z najważniejszych cech tego modelu przy jego doborze. Jeżeli projektowany układ wykorzystuje trzy fazy bez przewodu N, CKF-318 TRMS jest wariantem przygotowanym do takiej konfiguracji.

Warto zwrócić uwagę na tę cechę przed wyborem urządzenia, ponieważ inne modele z tej grupy mogą wymagać układu 3×400 V + N.

Wersja TrueRMS

CKF-318 TRMS jest wariantem wyposażonym w technologię TrueRMS.

W przypadku tego modelu TrueRMS jest cechą zastosowanej metody pomiarowej. Podstawowym zadaniem urządzenia pozostaje kontrola kolejności faz, zaniku fazy oraz asymetrii napięć i odpowiednie sterowanie obwodem za pomocą styków przekaźnika.

Kontrola kolejności faz

CKF-318 TRMS kontroluje kolejność faz zasilania.

Ma to znaczenie w układach z silnikami trójfazowymi, ponieważ kolejność faz wpływa na kierunek wirowania. Kontrola kolejności pozwala zabezpieczyć układ przed pracą przy nieprawidłowej sekwencji faz.

Kontrola zaniku fazy

Czujnik nadzoruje również obecność wszystkich trzech faz. W przypadku zaniku fazy urządzenie reaguje zmianą stanu styków sterujących.

Dla CKF-318 TRMS producent określa:

• minimalne napięcie fazy: 320 V,
• maksymalne napięcie fazy: 480 V.

Opóźnienie wyłączenia przy braku fazy wynosi 1 sekundę.

Regulowany próg asymetrii 20–80 V

CKF-318 TRMS pozwala regulować próg asymetrii napięciowej w zakresie 20–80 V.

Dzięki temu wartość zadziałania można dopasować do wymagań konkretnej instalacji.

Urządzenie posiada również histerezę napięciową 5 V.

Regulowany czas wyłączenia i załączenia

CKF-318 TRMS pozwala dopasować również czas reakcji urządzenia.

Czas wyłączenia przy asymetrii można regulować w zakresie 1–10 sekund, natomiast czas załączenia po powrocie prawidłowych warunków zasilania można ustawić w zakresie 1–60 sekund. Przy zaniku fazy czas wyłączenia wynosi 1 sekundę.

Daje to możliwość dopasowania sposobu działania czujnika do wymagań konkretnego układu.

Dwa styki przełączne 2×NO/NC

CKF-318 TRMS wyposażono w dwa separowane styki przełączne 2×NO/NC. Maksymalne obciążenie każdego toru w kategorii AC-1 wynosi 6 A.

Dwa styki zapewniają większą swobodę przy projektowaniu obwodów sterowania. Mogą być wykorzystane zgodnie z wymaganiami konkretnego układu.

Kompaktowa obudowa na szynę TH-35

CKF-318 TRMS ma obudowę o szerokości 1 modułu, czyli 18 mm, i jest przeznaczony do montażu na szynie TH-35.

Urządzenie wykorzystuje zaciski śrubowe 2,5 mm² dla przewodów linkowych i jednodrutowych. Producent podaje moment dokręcania 0,4 Nm. Stopień ochrony obudowy wynosi IP20.

Do kontroli zasilania silników trójfazowych

CKF-318 TRMS może być wykorzystany jako element układu kontroli zasilania silnika trójfazowego.

Jest szczególnie interesujący w instalacjach, w których jednocześnie wymagane są:

• zasilanie 3×400 V bez przewodu neutralnego,
• kontrola kolejności faz,
• kontrola zaniku fazy,
• regulacja asymetrii 20–80 V,
• regulacja czasu wyłączenia 1–10 s,
• regulacja czasu załączenia 1–60 s,
• dwa styki przełączne 2×NO/NC.

CKF-318 TRMS a CKF-319 TRMS

Oba modele mają dwa separowane styki 2×NO/NC, regulowany próg asymetrii 20–80 V oraz regulację czasów reakcji.

Najważniejsza różnica dotyczy sposobu zasilania:

CKF-318 TRMS pracuje przy 3×400 V bez przewodu neutralnego, natomiast CKF-319 TRMS wymaga układu 3×400 V + N.

Różnią się również maksymalnym obciążeniem styków:

• CKF-318 TRMS → 2×6 A AC-1,
• CKF-319 TRMS → 2×8 A AC-1.

Dlatego przy wyborze pomiędzy tymi modelami pierwszym parametrem do sprawdzenia jest konfiguracja sieci zasilającej – z przewodem neutralnym lub bez niego.

CKF-318 TRMS a CKF-337

W tej samej grupie znajduje się również CKF-337, który także pracuje przy 3×400 V bez przewodu neutralnego.

CKF-337 ma jednak jeden styk 1×NO/NC, regulację asymetrii 20–60 V oraz regulację czasu wyłączenia 0,2–5 s.

CKF-318 TRMS oferuje natomiast dwa styki 2×NO/NC, szerszy zakres regulacji asymetrii 20–80 V, regulację czasu wyłączenia 1–10 s, regulację czasu załączenia 1–60 s oraz wersję TrueRMS.
