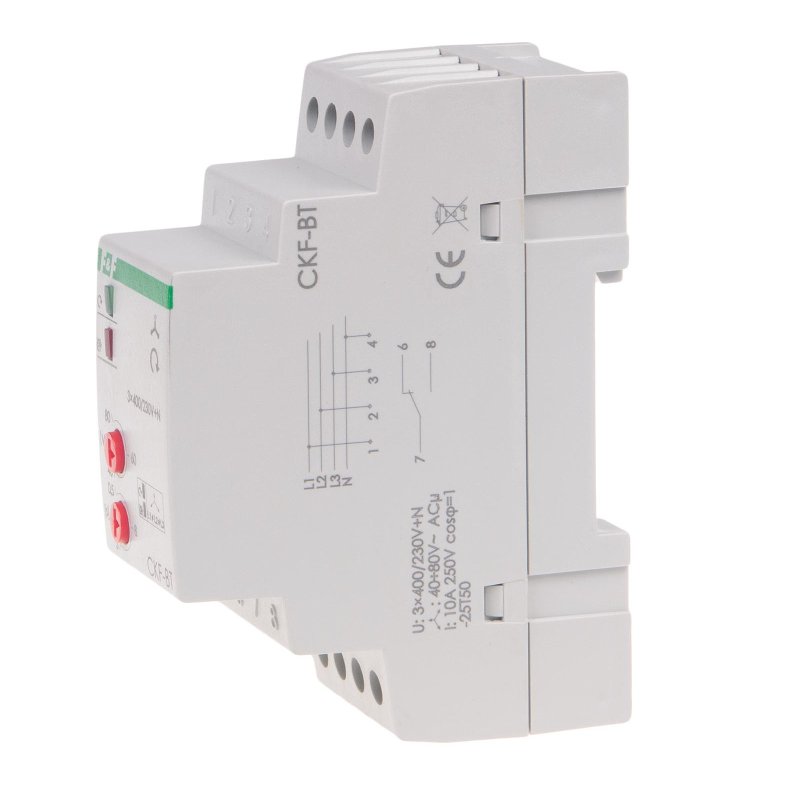

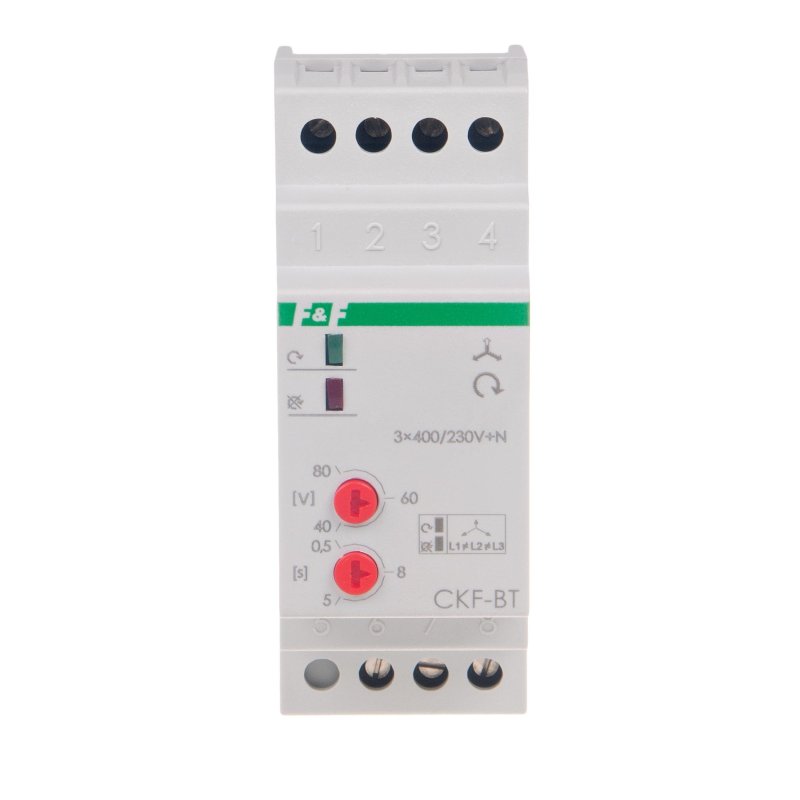

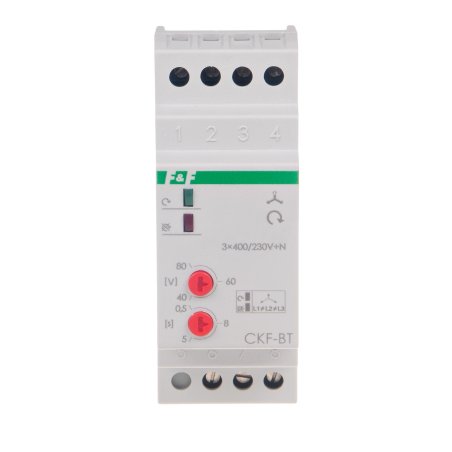

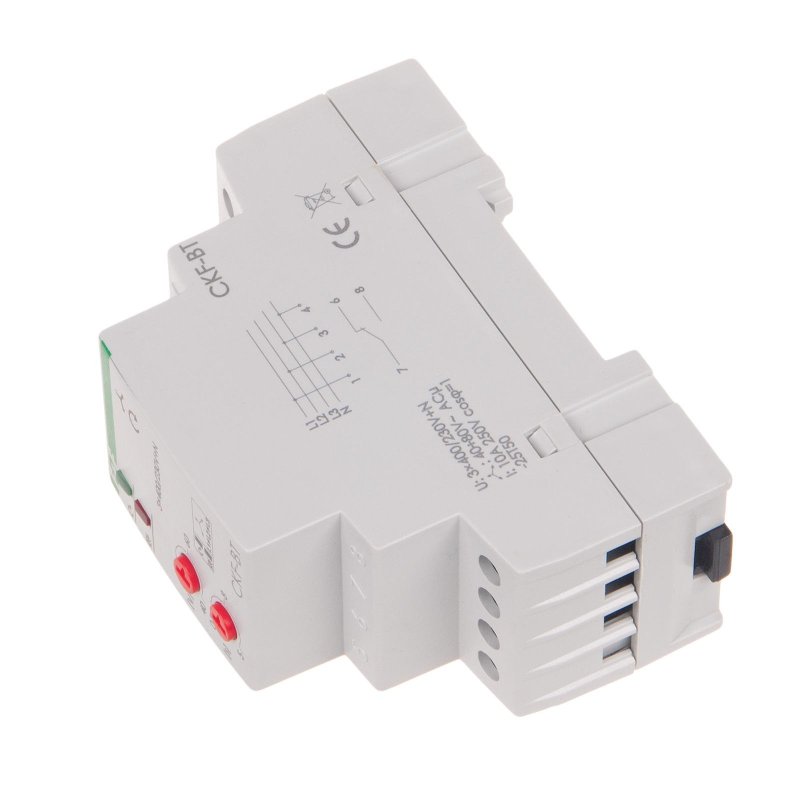

Czujnik kolejności i zaniku fazy CKF-BT TRMS

Kontrola zasilania silnika trójfazowego

CKF-BT TRMS został przeznaczony do kontroli zasilania silników elektrycznych oraz innych odbiorników trójfazowych pracujących w sieci 3 × 400 V + N.

Czujnik kontroluje zanik fazy, asymetrię napięć, wartości napięcia fazowego oraz kolejność faz. W przypadku wykrycia nieprawidłowych warunków zmienia stan wyjścia przekaźnikowego, dzięki czemu może zostać wykorzystany w obwodzie sterowania silnikiem.

TrueRMS w kontroli napięcia

Najważniejszą cechą wersji CKF-BT TRMS jest zastosowanie pomiaru TrueRMS, czyli rzeczywistej wartości skutecznej napięcia.

Pomiar ten pozwala na ocenę wartości skutecznej również wtedy, gdy przebieg napięcia jest odkształcony. Dzięki temu CKF-BT TRMS może być stosowany w instalacjach, w których sposób pomiaru napięcia ma znaczenie dla prawidłowej kontroli warunków zasilania.

Regulowany próg asymetrii 40–80 V

CKF-BT TRMS umożliwia ustawienie progu asymetrii napięciowej w zakresie 40–80 V. Pozwala to dopasować poziom zadziałania zabezpieczenia do warunków konkretnej instalacji.

Urządzenie posiada również histerezę napięciową 5 V.

Połączenie regulowanego progu asymetrii z regulowanym czasem reakcji pozwala określić zarówno poziom asymetrii powodujący zadziałanie, jak i czas jej utrzymywania wymagany do wyłączenia układu.

Regulowany czas reakcji na asymetrię

Drugim kluczowym wyróżnikiem CKF-BT TRMS jest możliwość ustawienia opóźnienia wyłączenia przy asymetrii w zakresie 1–10 s.

Pozwala to dopasować czas reakcji zabezpieczenia do charakteru instalacji. Jest to szczególnie przydatne tam, gdzie użytkownik chce odróżnić krótkotrwałe odchylenia parametrów zasilania od utrzymującej się asymetrii.

W przypadku zaniku fazy zastosowano osobne opóźnienie wyłączenia wynoszące 1 s.

Kontrola napięcia fazowego

CKF-BT TRMS kontroluje również wartość napięcia fazowego. Dla tego modelu minimalne napięcie fazy wynosi 150 V, a maksymalne 280 V.

Dzięki temu kontrola obejmuje nie tylko zanik i asymetrię faz, ale również nieprawidłowe wartości napięcia fazowego.

Kontrola kolejności faz

CKF-BT TRMS kontroluje również kolejność faz zasilających silnik. Jest to istotne w przypadku napędów, dla których kierunek obrotów ma znaczenie.

Zmiana kolejności faz przed czujnikiem może spowodować zmianę kierunku wirowania silnika. CKF-BT TRMS kontroluje kolejność zasilania i uniemożliwia pracę silnika w nieprawidłowym kierunku. Materiały producenta wskazują kontrolę kolejności faz jako jeden z elementów zabezpieczenia napędu.

Zanik fazy i powrót do pracy

CKF-BT TRMS reaguje na zanik napięcia w co najmniej jednej fazie.

W przypadku zaniku fazy opóźnienie wyłączenia wynosi 1 s. Po powrocie prawidłowych warunków zasilania ponowne załączenie następuje z opóźnieniem 4 s.

Wyjście przekaźnikowe

CKF-BT TRMS posiada separowany styk 1 × NO/NC o maksymalnym prądzie obciążenia 16 A (AC-1).

Styk może zostać wykorzystany w obwodzie sterowania silnikiem lub innym urządzeniem wykonawczym. Dzięki temu czujnik może przekazywać informację o prawidłowym lub nieprawidłowym stanie zasilania do dalszej części układu.

Montaż w rozdzielnicy

CKF-BT TRMS ma obudowę o szerokości 2 modułów (35 mm) i jest przeznaczony do montażu na szynie TH-35.

Do podłączenia służą zaciski śrubowe przystosowane do przewodów 2,5 mm² (linka) oraz 4,0 mm² (drut). Urządzenie posiada również 2 diody LED sygnalizujące stan pracy. Stopień ochrony obudowy wynosi IP20.

CKF-BT czy CKF-BT TRMS?

Oba modele mają regulowany próg asymetrii 40–80 V oraz możliwość regulacji czasu reakcji na asymetrię.

Różnią się przede wszystkim zastosowaniem pomiaru TrueRMS oraz zakresem regulacji czasu:

• CKF-BT – 0,5–5 s,
• CKF-BT TRMS – 1–10 s.

CKF-BT TRMS warto więc wybrać wtedy, gdy potrzebny jest pomiar TrueRMS oraz regulowany czas reakcji w zakresie 1–10 s.

CKF-BT TRMS czy CKF-BR TRMS?

Oba modele wykorzystują TrueRMS, pracują w sieci 3 × 400 V + N i mają regulowany próg asymetrii 40–80 V.

Najważniejsza różnica dotyczy sposobu regulacji czasu reakcji:

• CKF-BR TRMS – stałe opóźnienie wyłączenia przy asymetrii 4 s,
• CKF-BT TRMS – regulacja 1–10 s.

Jeżeli czas reakcji na asymetrię ma być dopasowany do konkretnej instalacji, CKF-BT TRMS zapewnia większą możliwość konfiguracji.

Kiedy warto wybrać CKF-BT TRMS?

CKF-BT TRMS będzie dobrym rozwiązaniem, gdy potrzebny jest czujnik kolejności i zaniku faz do zabezpieczenia silnika trójfazowego, a jednocześnie instalacja wymaga:

• pomiaru TrueRMS,
• regulacji progu asymetrii 40–80 V,
• regulacji czasu reakcji na asymetrię 1–10 s,
• kontroli napięcia fazowego 150–280 V.

Model łączy kontrolę zaniku faz, asymetrii, kolejności faz i napięcia fazowego z regulowanym czasem reakcji oraz pomiarem rzeczywistej wartości skutecznej napięcia.

CKF-BT TRMS nie jest przeznaczony do współpracy z agregatami prądotwórczymi.
