Moduł bezpiecznikowy BZ-3

Trzy gniazda bezpiecznikowe w jednym module

BZ-3 to moduł bezpiecznikowy przeznaczony do zabezpieczania odbiorników elektrycznych przed skutkami wzrostu prądu ponad wartość nominalną prądu zabezpieczanego odbiornika.

Jego najważniejszą cechą są trzy gniazda na wkładki topikowe, umieszczone w jednej kompaktowej obudowie. Pozwala to zastosować trzy wkładki w jednym module i zachować zwartą zabudowę rozdzielnicy.

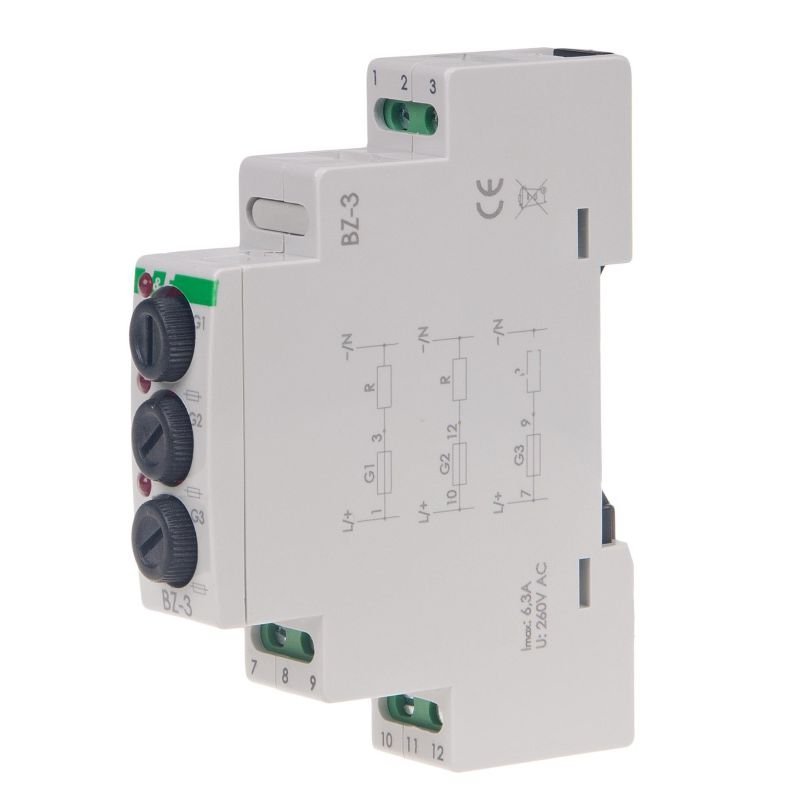

Trzy gniazda i tylko 18 mm szerokości

BZ-3 zajmuje 1 moduł, czyli 18 mm szerokości, i jest przeznaczony do montażu na szynie TH-35.

Trzy gniazda znajdują się w jednej obudowie, dzięki czemu można umieścić kilka zabezpieczeń na niewielkiej przestrzeni w rozdzielnicy.

Jest to szczególnie przydatne wtedy, gdy dostępne miejsce na szynie jest ograniczone, a potrzebne są trzy wkładki topikowe.

Wkładki topikowe Ø5×20 mm

BZ-3 wykorzystuje wkładki topikowe Ø5×20 mm. Maksymalne napięcie wynosi 250 V AC, a maksymalny prąd obciążenia 6,3 A.

W ofercie F&F dostępne są wkładki topikowe szybkie (S) oraz zwłoczne (T) o wartościach od 0,1 A do 6,3 A.

Wartość oraz charakterystykę wkładki należy dobrać odpowiednio do wymagań zabezpieczanego obwodu i odbiornika. Maksymalna wartość 6,3 A określa możliwości modułu, a nie wartość, którą należy stosować w każdym obwodzie.

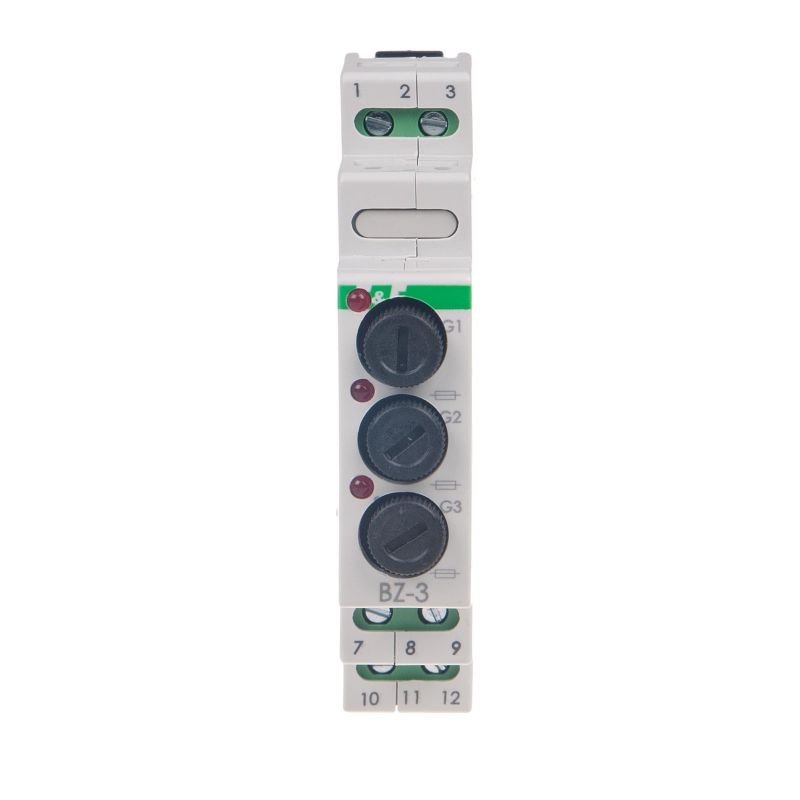

Czerwona dioda LED sygnalizuje zadziałanie bezpiecznika

BZ-3 posiada czerwoną sygnalizację LED, która wskazuje zadziałanie bezpiecznika, czyli przepalenie zastosowanej wkładki topikowej.

Dzięki temu podczas kontroli rozdzielnicy można łatwiej rozpoznać, w którym gnieździe zadziałało zabezpieczenie.

Po przepaleniu wkładki należy ustalić przyczynę zadziałania przed ponownym uruchomieniem obwodu.

Do zabezpieczania kilku obwodów lub odbiorników

Trzy gniazda BZ-3 pozwalają zastosować w jednym module kilka wkładek topikowych przeznaczonych do zabezpieczania odpowiednich obwodów lub odbiorników.

Rozwiązanie sprawdzi się szczególnie tam, gdzie potrzebne są trzy gniazda bezpiecznikowe, a jednocześnie ważne jest zachowanie kompaktowej zabudowy na szynie DIN.

BZ-3 a BZ-1 i BZ-2 – ile gniazd potrzebujesz?

Wybór odpowiedniego modułu z rodziny BZ zależy przede wszystkim od liczby potrzebnych gniazd:

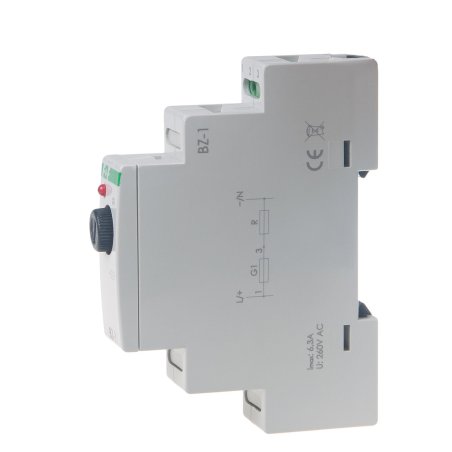

• BZ-1 – jedno gniazdo,
• BZ-2 – dwa gniazda,
• BZ-3 – trzy gniazda,

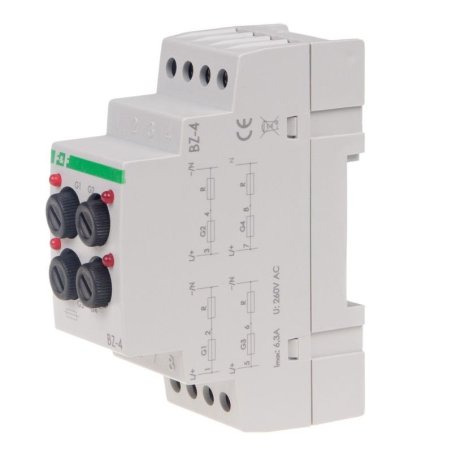

• BZ-4 – cztery gniazda.

Co istotne, BZ-1, BZ-2 i BZ-3 zajmują po 1 module (18 mm).

Dlatego BZ-3 jest odpowiednim wyborem wtedy, gdy potrzebne są trzy gniazda na wkładki topikowe, ale jednocześnie istotne jest wykorzystanie tylko jednej szerokości modułowej.

Dobór właściwej wkładki

Moduł BZ-3 jest przeznaczony do zastosowania wymiennych wkładek topikowych Ø5×20 mm. Właściwa wartość zabezpieczenia zależy od dobranej wkładki.

Dostępne są wkładki szybkie i zwłoczne w zakresie 0,1–6,3 A.

Wartość wkładki należy dobrać do zabezpieczanego obwodu i odbiornika. Nie należy wybierać jej wyłącznie na podstawie maksymalnego prądu obsługiwanego przez moduł.

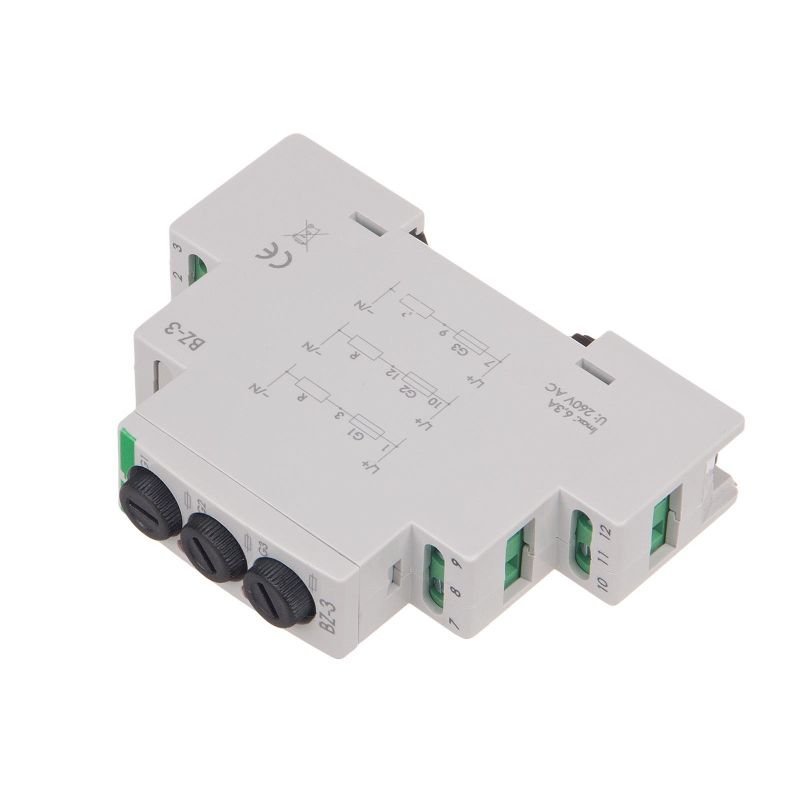

Montaż na szynie DIN

BZ-3 jest przeznaczony do montażu na szynie TH-35. Wykorzystuje zaciski śrubowe do przewodów o przekroju 2,5 mm², a stopień ochrony obudowy wynosi IP20.

Dzięki temu moduł może być zastosowany jako element zabezpieczenia w odpowiedniej zabudowie modułowej.
