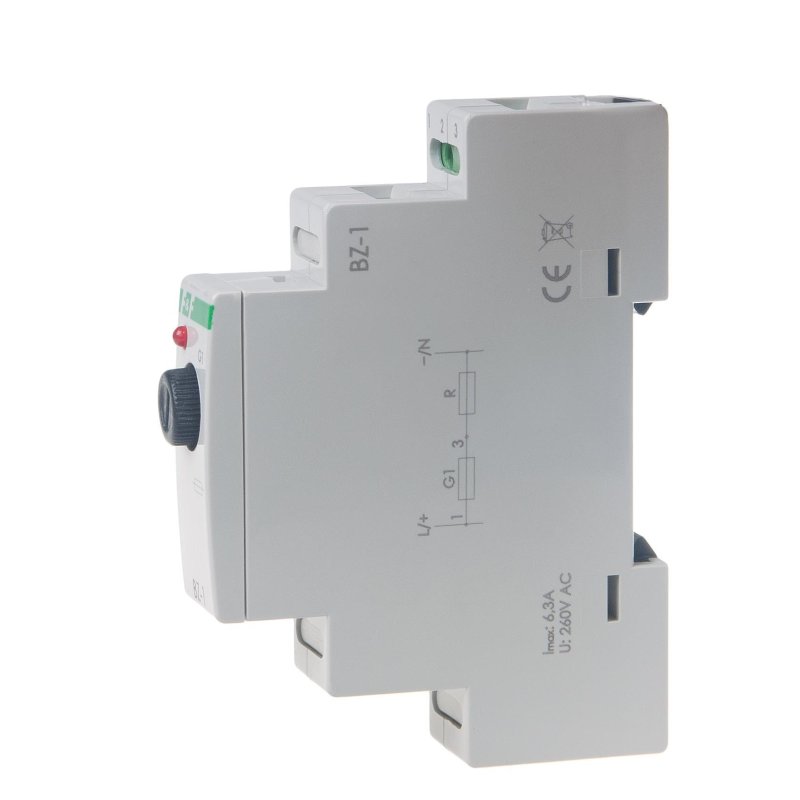

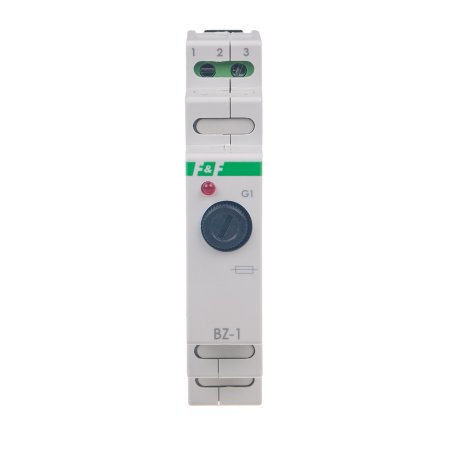

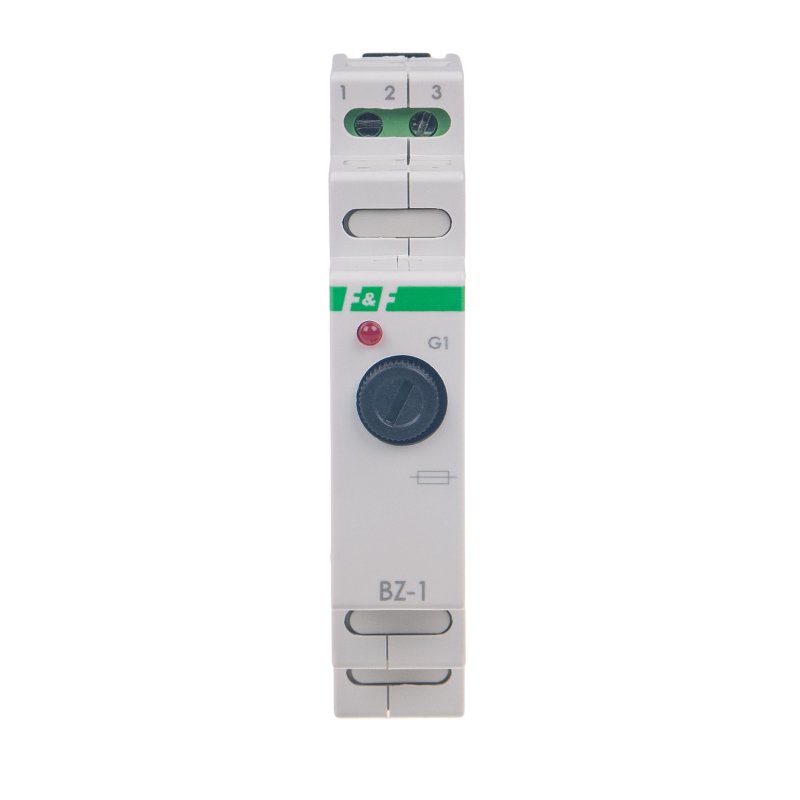

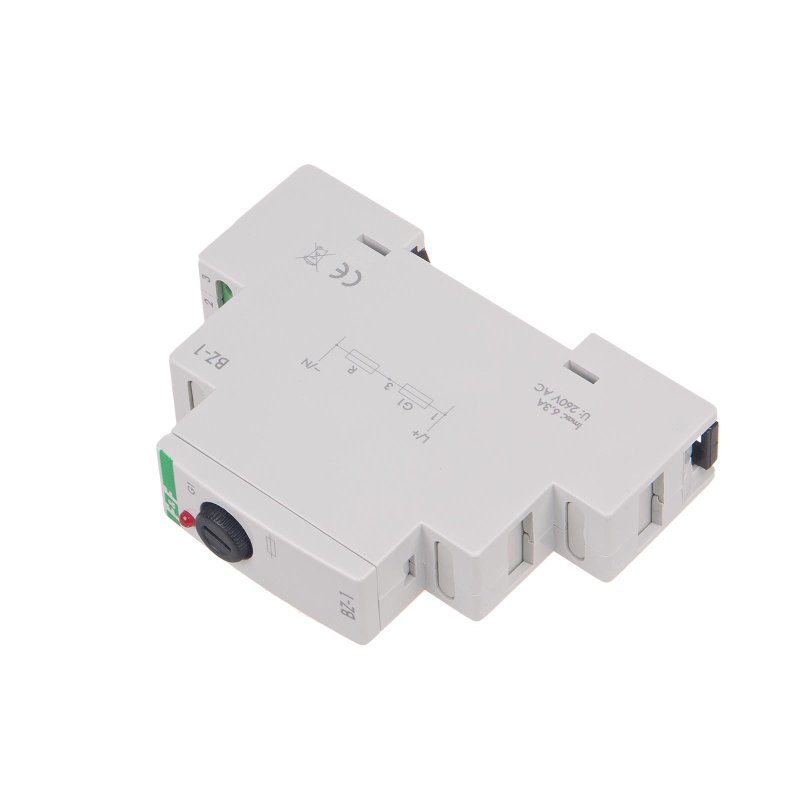

Moduł bezpiecznikowy BZ-1

Jednogniazdowy moduł bezpiecznikowy na szynę DIN

BZ-1 to kompaktowy moduł bezpiecznikowy przeznaczony do zabezpieczania odbiorników elektrycznych przed skutkami wzrostu prądu ponad wartość dopuszczalną dla zabezpieczanego obwodu.

Jednogniazdowa konstrukcja oznacza, że moduł jest przystosowany do zastosowania jednej wkładki topikowej. Dzięki montażowi na szynie TH-35 zabezpieczenie może zostać umieszczone bezpośrednio w zabudowie modułowej.

Wkładka topikowa Ø5×20 mm

BZ-1 jest przystosowany do wkładek topikowych Ø5×20 mm. Maksymalne napięcie wynosi 250 V AC, a maksymalny prąd obciążenia 6,3 A.

W ofercie F&F dostępne są wkładki topikowe szybkie (S) oraz zwłoczne (T) o wartościach od 0,1 A do 6,3 A. Rodzaj i wartość wkładki należy dobrać odpowiednio do zabezpieczanego obwodu.

Zastosowanie wymiennej wkładki pozwala po jej przepaleniu wymienić sam element topikowy, bez konieczności wymiany całego modułu.

Czerwona dioda LED sygnalizuje zadziałanie bezpiecznika

BZ-1 posiada czerwoną diodę LED, która sygnalizuje przepalenie wkładki topikowej. Ułatwia to rozpoznanie stanu zabezpieczenia podczas kontroli rozdzielnicy.

Sygnalizacja pozwala szybciej zlokalizować moduł, w którym zadziałało zabezpieczenie. Po zadziałaniu bezpiecznika należy ustalić przyczynę przepalenia przed ponownym uruchomieniem obwodu.

Kompaktowy format – 1 moduł szerokości

BZ-1 zajmuje tylko 1 moduł, czyli 18 mm szerokości. Jest przeznaczony do montażu na szynie TH-35, dzięki czemu może być wykorzystany w zabudowie modułowej rozdzielnicy.

Kompaktowa szerokość ma znaczenie szczególnie wtedy, gdy w rozdzielnicy trzeba zmieścić dodatkowe zabezpieczenie bez przeznaczania na nie większej liczby pól.

Do ochrony pojedynczych obwodów i odbiorników

Jednogniazdowa konstrukcja BZ-1 sprawia, że moduł można zastosować tam, gdzie potrzebne jest indywidualne zabezpieczenie konkretnego obwodu lub odbiornika.

Dobór odpowiedniej wkładki topikowej pozwala dopasować zabezpieczenie do wymagań danego obwodu. Maksymalna wartość wkładki obsługiwanej przez moduł wynosi 6,3 A.

Podłączenie i montaż w rozdzielnicy

BZ-1 wykorzystuje zaciski śrubowe do przewodów o przekroju 2,5 mm². Moduł jest przeznaczony do montażu na szynie TH-35 i ma stopień ochrony IP20.

Takie wykonanie pozwala zastosować moduł jako element zabezpieczenia w rozdzielnicach i innych zabudowach modułowych przeznaczonych do montażu wewnątrz odpowiedniej obudowy.

Jak dobrać wkładkę do BZ-1?

Sam moduł BZ-1 nie określa jeszcze konkretnej wartości zabezpieczenia. Należy dobrać odpowiednią wkładkę topikową Ø5×20 mm, uwzględniając wymagania zabezpieczanego obwodu.

Dostępne są wkładki szybkie i zwłoczne w zakresie 0,1–6,3 A, dlatego wybór konkretnego typu i prądu znamionowego powinien wynikać z parametrów obwodu oraz zastosowanego odbiornika.

BZ-1 jest więc modułem przeznaczonym do zastosowania wymiennej wkładki topikowej, natomiast właściwa wartość zabezpieczenia wynika z dobranej wkładki.
