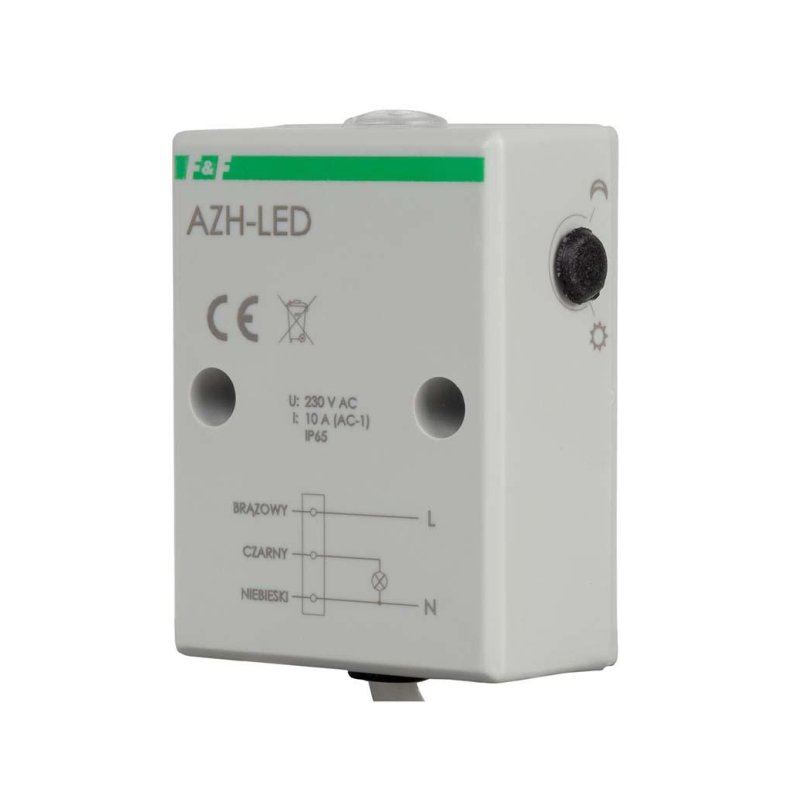

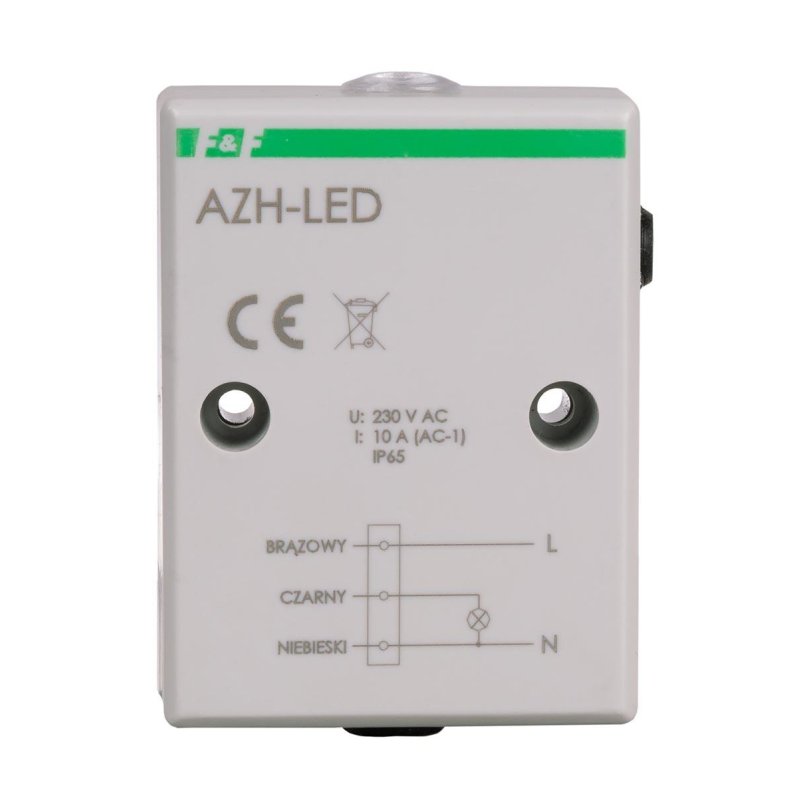

Automat zmierzchowy AZH-LED 230 V

AZH-LED 230 V – automat zmierzchowy do oświetlenia LED

AZH-LED 230 V to automat zmierzchowy przeznaczony do automatycznego sterowania oświetleniem w zależności od natężenia światła. Wbudowany element światłoczuły reaguje na zmiany naturalnego oświetlenia, dzięki czemu urządzenie może automatycznie załączać oświetlenie po zmroku i wyłączać je po pojawieniu się światła dziennego.

Model pracuje przy napięciu 195–253 V AC i umożliwia sterowanie obciążeniem do 10 A w kategorii AC-1. Posiada styk 1 × NO.

Automat zmierzchowy przystosowany do oświetlenia LED

AZH-LED został przeznaczony do współpracy z oświetleniem LED oraz innymi odbiornikami generującymi wysokie udary prądowe podczas załączania. Producent zastosował element wykonawczy przystosowany do takich warunków oraz dodatkowe elementy odpowiedzialne za gaszenie przepięć.

Ma to znaczenie przy sterowaniu oświetleniem LED, którego charakter obciążenia może powodować znaczny prąd podczas załączania.

Jednocześnie maksymalny prąd obciążenia automatu wynosi 10 A w kategorii AC-1, dlatego przy doborze urządzenia należy uwzględnić zarówno wartość prądu, jak i charakter sterowanego obciążenia.

Regulacja momentu załączenia

AZH-LED ma regulowany próg załączenia w zakresie 2–1000 lx. Histereza wynosi około 15 lx.

Pozwala to dopasować moment załączenia oświetlenia do warunków oświetleniowych w miejscu montażu.

Regulacja odbywa się za pomocą potencjometru. Obrót w stronę symbolu „księżyca” powoduje późniejsze załączenie, natomiast w stronę „słoneczka” — wcześniejsze.

Wbudowany element światłoczuły

AZH-LED wykorzystuje wbudowany element światłoczuły, dlatego nie wymaga stosowania zewnętrznej sondy.

Miejsce montażu należy dobrać tak, aby element światłoczuły miał dostęp do naturalnego światła, którego zmiany mają sterować oświetleniem.

Producent zwraca również uwagę, aby załączane źródło światła nie oświetlało czujnika automatu zmierzchowego, ponieważ mogłoby to powodować nieprawidłowe załączanie i wyłączanie oświetlenia.

Jeżeli punkt pomiaru światła powinien znajdować się w innym miejscu niż automat, lepszym rozwiązaniem będzie model wyposażony w zewnętrzną sondę, np. AZH-S.

Opóźnienie działania

AZH-LED posiada układ opóźniający reakcję na zmianę poziomu światła. Opóźnienie załączenia wynosi około 10 sekund, a wyłączenia około 20 sekund. Histereza wynosi około 15 lx.

Takie rozwiązanie ogranicza wpływ krótkotrwałych zmian oświetlenia i zakłóceń na pracę automatu.

Hermetyczna obudowa do montażu natynkowego

AZH-LED ma hermetyczną obudowę o stopniu ochrony IP65 i jest przeznaczony do montażu natynkowego. Zakres temperatury pracy wynosi -25–50°C.

Takie wykonanie pozwala stosować automat w instalacjach, w których urządzenie znajduje się poza rozdzielnicą i jest narażone na warunki panujące w miejscu montażu.

Przyłącze przewodowe

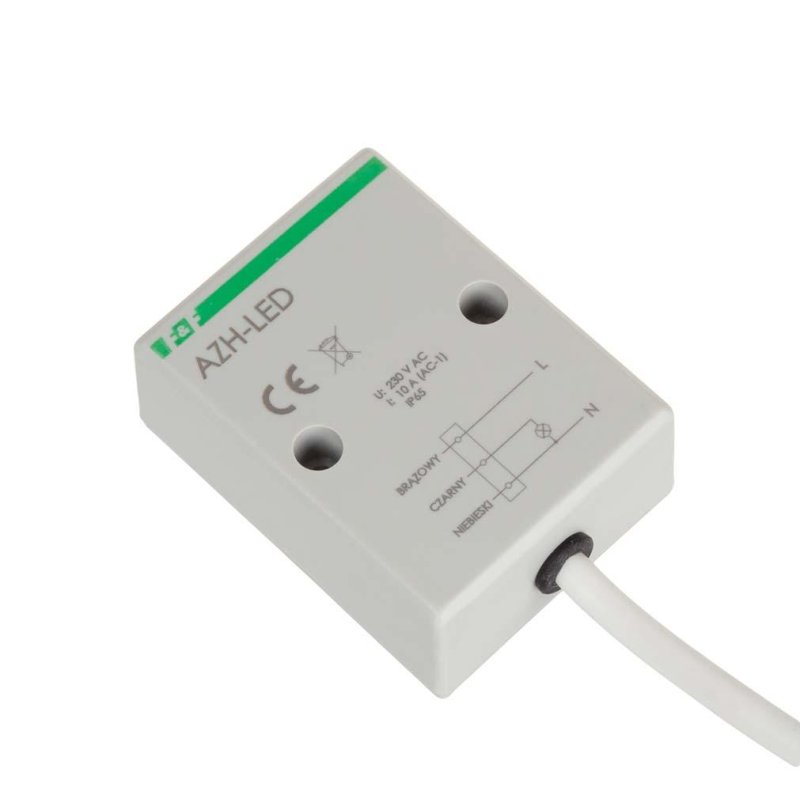

AZH-LED jest wyposażony w przewód OMY 3×0,75 mm² o długości 0,8 m.

Zintegrowane przyłącze przewodowe upraszcza podłączenie urządzenia w miejscu jego montażu.

Obciążenie i dobór urządzenia

AZH-LED ma maksymalny prąd obciążenia 10 A w kategorii AC-1 oraz styk 1 × NO.

Podana wartość 10 A dotyczy kategorii obciążenia AC-1. Przy doborze automatu należy więc uwzględnić charakter sterowanego odbiornika.

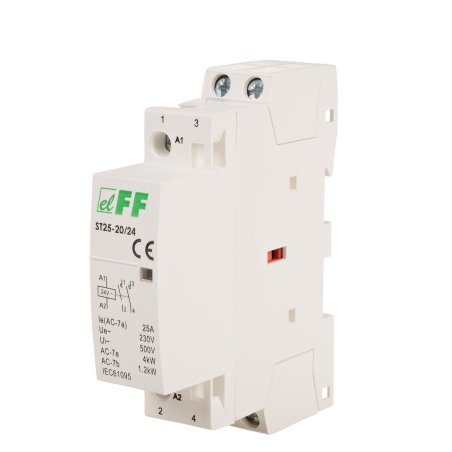

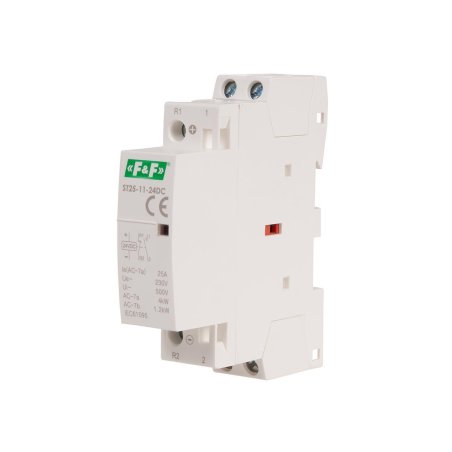

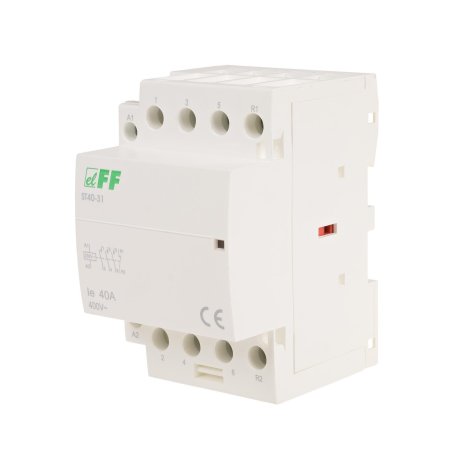

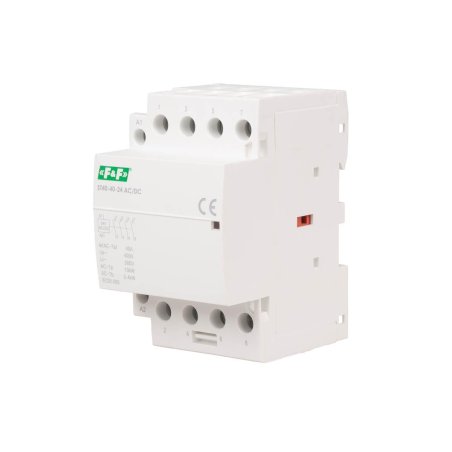

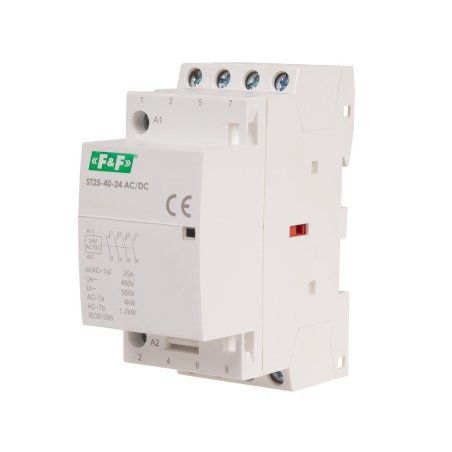

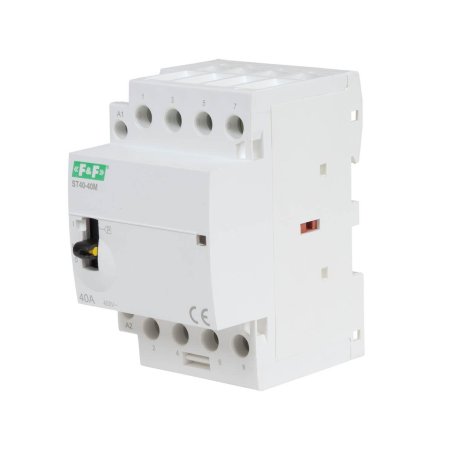

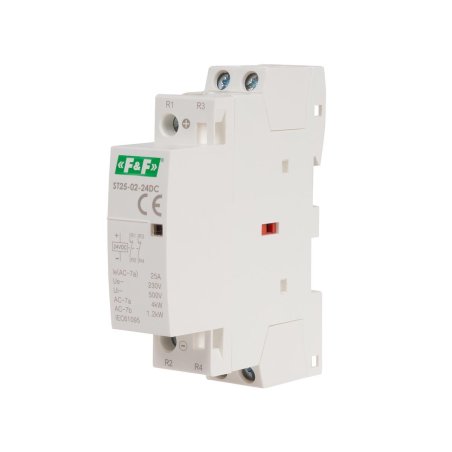

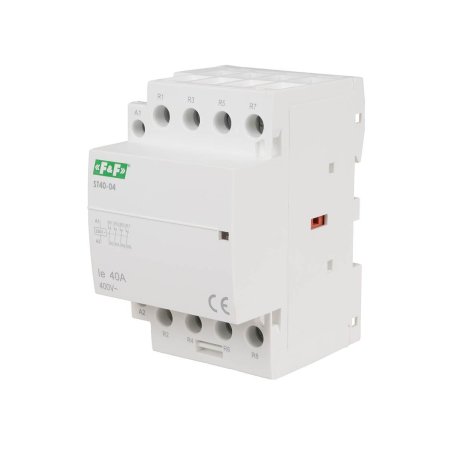

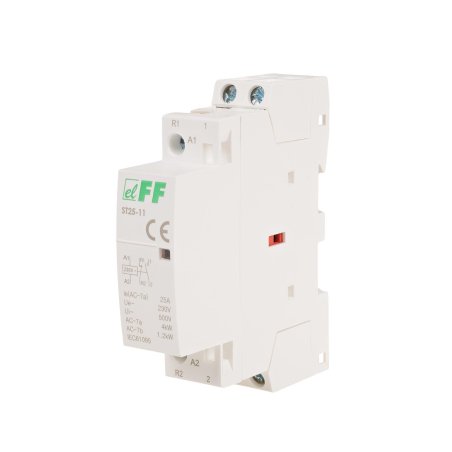

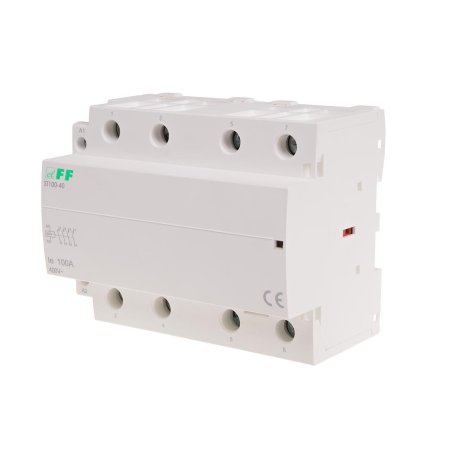

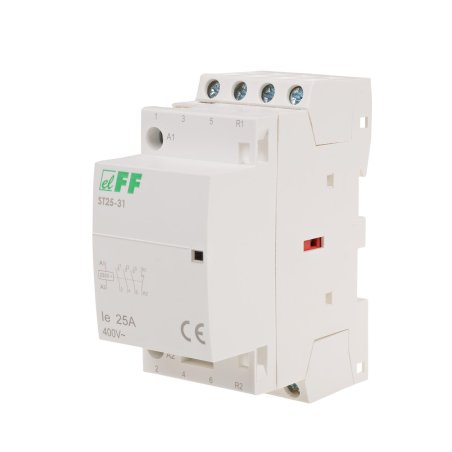

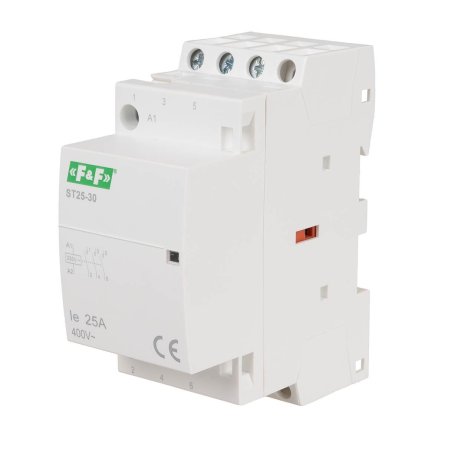

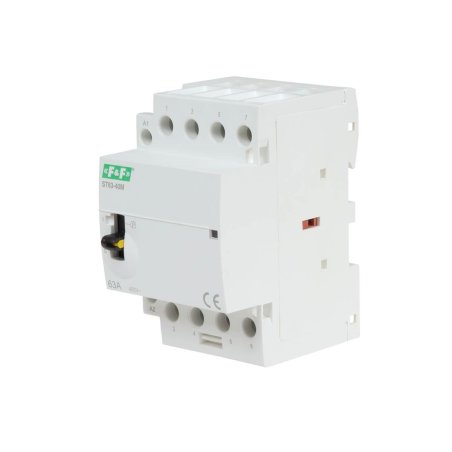

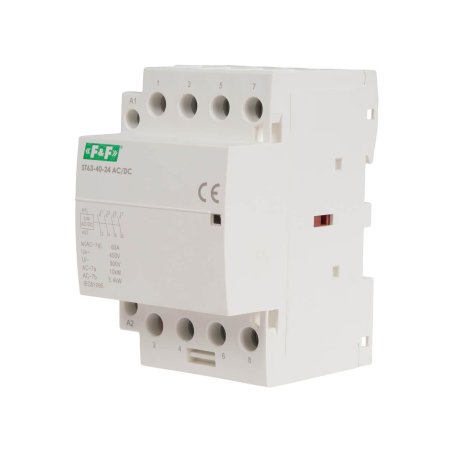

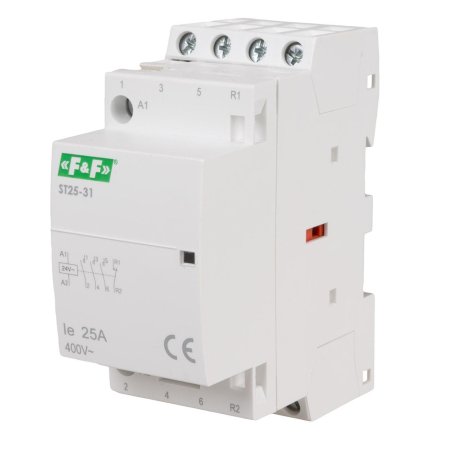

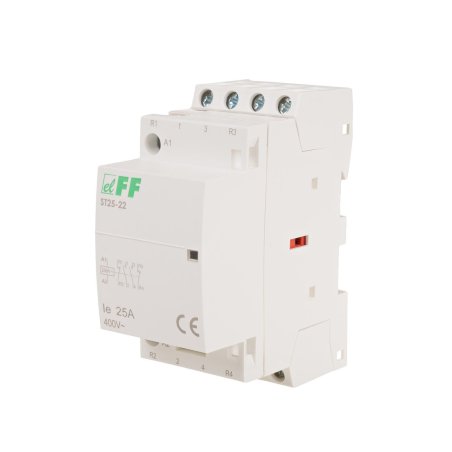

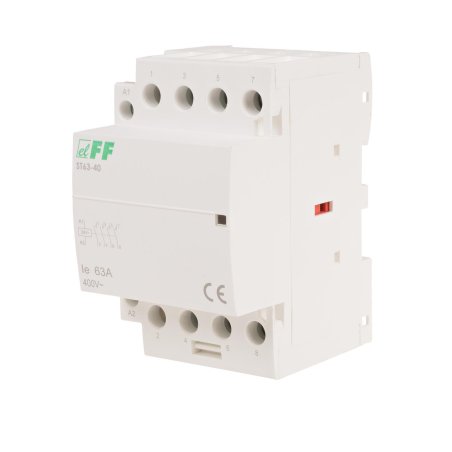

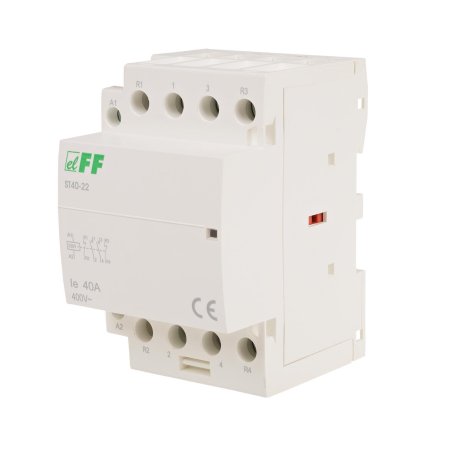

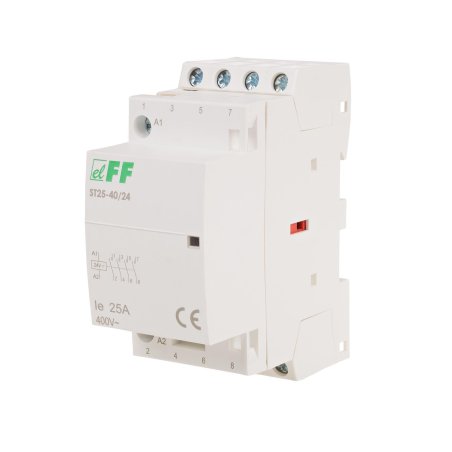

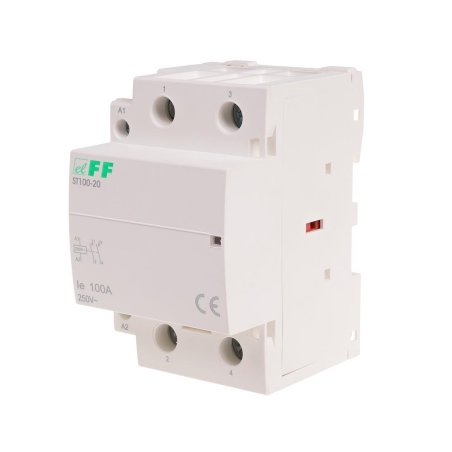

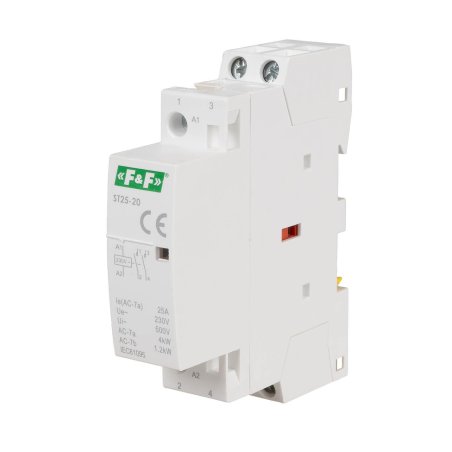

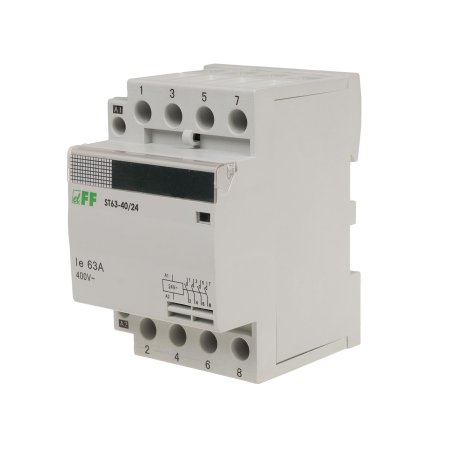

Jeżeli przekaźnik automatu okaże się niewystarczający dla danego obciążenia, należy zastosować odpowiednio dobrany zewnętrzny element przełączający, np. stycznik przystosowany do przełączania danego rodzaju obciążenia.

AZH-LED czy AZH 230 V?

Oba modele mają:

• zasilanie 195–253 V AC,
• maksymalne obciążenie 10 A AC-1,
• wbudowany element światłoczuły,
• regulowany próg 2–1000 lx,
• histerezę około 15 lx,
• opóźnienie włączenia około 10 s,
• opóźnienie wyłączenia około 20 s,
• hermetyczną obudowę IP65,
• montaż natynkowy.

Najważniejsza różnica dotyczy przystosowania do oświetlenia LED i obciążeń generujących wysokie udary prądowe przy załączaniu. AZH-LED został zaprojektowany właśnie z myślą o takich zastosowaniach, natomiast podstawowy AZH jest standardowym automatem zmierzchowym.

Jeżeli automat ma sterować oświetleniem LED, wariant AZH-LED jest właściwszym wyborem w tej rodzinie.
