Automat zmierzchowy AZH-106 12 V

Automat zmierzchowy AZH-106 12 V

AZH-106 12 V to automat zmierzchowy przeznaczony do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia. Urządzenie automatycznie wyłącza oświetlenie o świcie i załącza je o zmierzchu.

Wersja AZH-106 12 V pracuje przy napięciu 11–14 V AC/DC i ma maksymalny prąd obciążenia 16 A w kategorii AC-1.

Wbudowany element światłoczuły

AZH-106 12 V ma wbudowany element światłoczuły, dlatego nie wykorzystuje zewnętrznej sondy.

Element odpowiedzialny za pomiar natężenia światła znajduje się w obudowie automatu. Miejsce montażu należy więc dobrać tak, aby urządzenie miało dostęp do naturalnego światła wykorzystywanego do sterowania oświetleniem.

Jest to istotna różnica względem modeli AZH-S 12 V i AZH-S PLUS 12 V, które wykorzystują odpowiednio zewnętrzną sondę światłoczułą Ø10 lub sondę PLUS.

Regulacja progu załączenia

AZH-106 12 V ma regulowany próg załączenia w zakresie 2–1000 lx. Moment zadziałania automatu można dopasować do poziomu natężenia światła występującego w miejscu jego montażu.

Regulacja pozwala ustawić działanie urządzenia odpowiednio do warunków oświetleniowych w konkretnej instalacji.

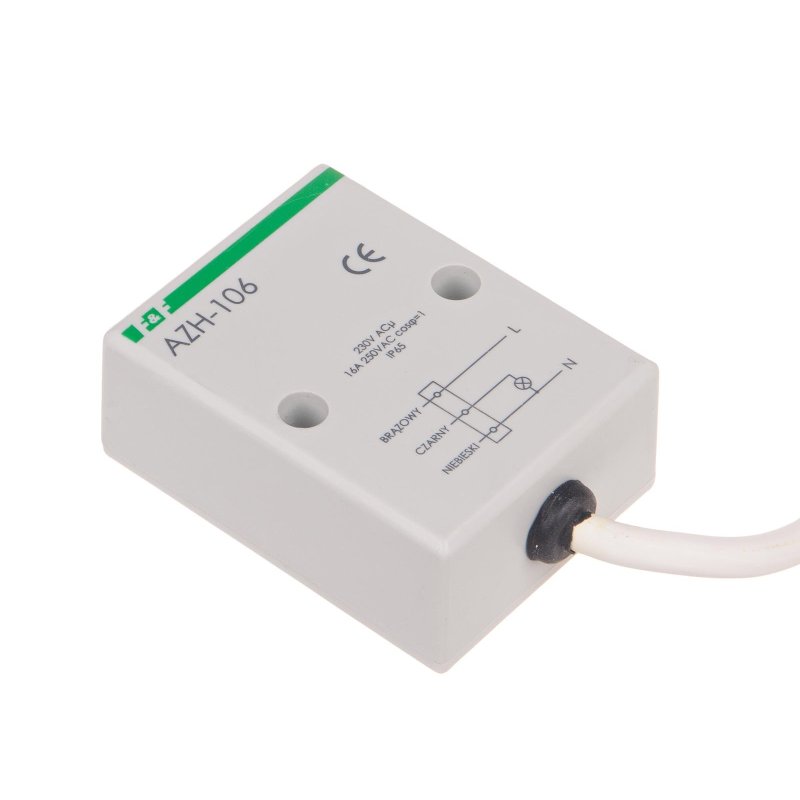

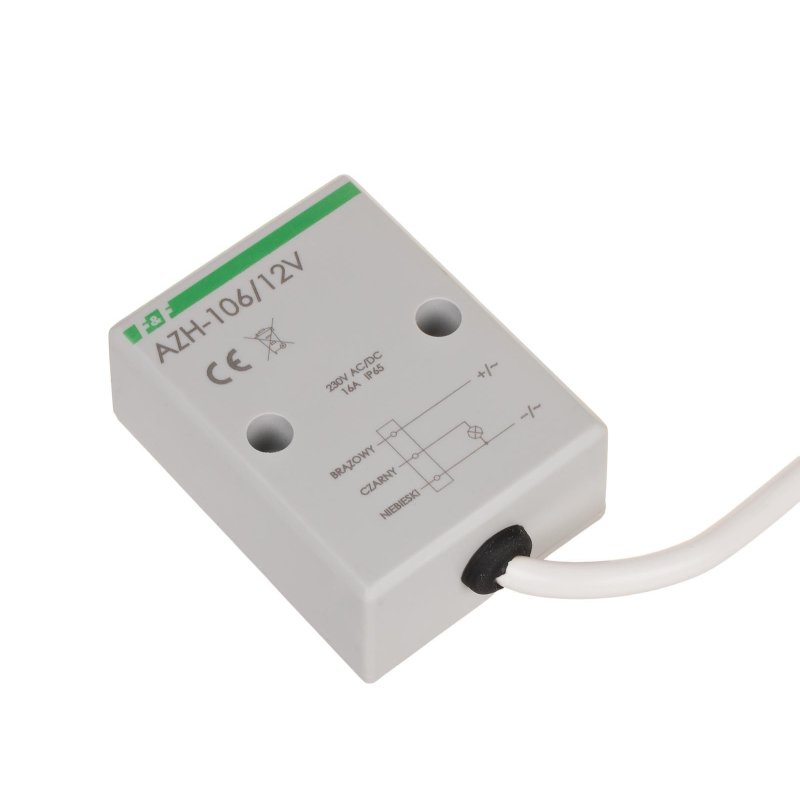

Hermetyczna obudowa i montaż natynkowy

AZH-106 12 V ma hermetyczną obudowę o stopniu ochrony IP65 i jest przeznaczony do montażu natynkowego. Zakres temperatury pracy wynosi -25 do 50°C.

Takie wykonanie pozwala zastosować automat w miejscach, w których istotna jest ochrona urządzenia przed warunkami środowiskowymi.

Opóźnienie działania

AZH-106 12 V ma układ opóźniający reakcję na zmianę poziomu światła. Opóźnienie załączenia wynosi około 10 sekund, a wyłączenia około 20 sekund. Histereza wynosi około 15 lx.

Układ opóźniający ogranicza wpływ chwilowych zakłóceń na pracę automatu.

Maksymalne obciążenie 16 A AC-1

Jedną z najważniejszych cech AZH-106 12 V jest maksymalny prąd obciążenia 16 A w kategorii AC-1. Urządzenie posiada styk 1 × NO.

Podana wartość 16 A dotyczy kategorii obciążenia AC-1. Przy doborze automatu należy więc uwzględnić charakter sterowanego odbiornika, a nie tylko jego wartość prądową.

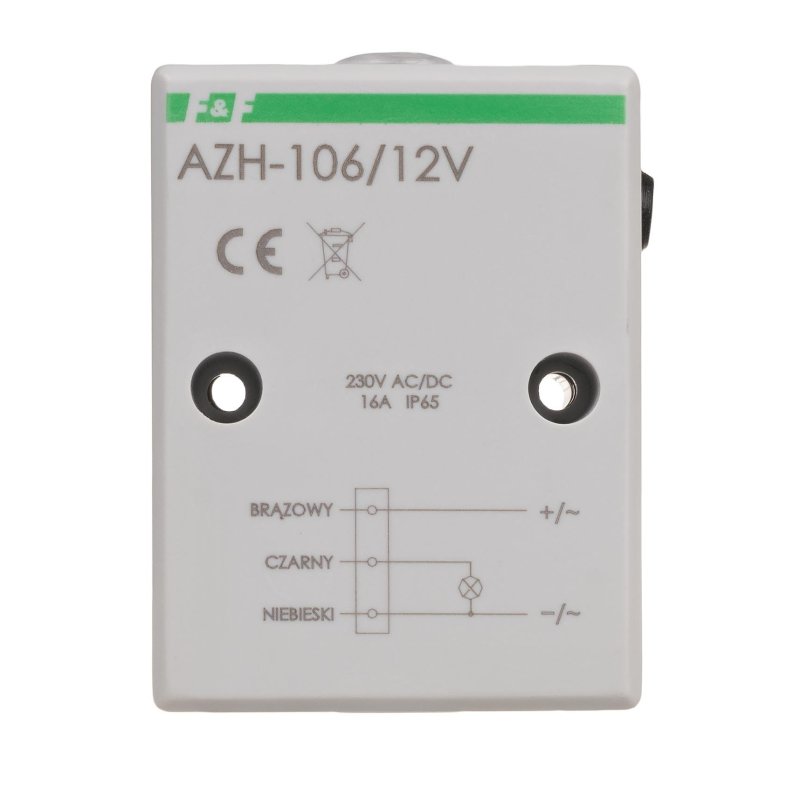

Przyłącze przewodowe

AZH-106 12 V wykorzystuje przewód OMY 3×1 mm² o długości 0,8 m.

Jest to przewód o większym przekroju żył niż w podstawowym AZH, dla którego zastosowano przewód OMY 3×0,75 mm² o długości 0,8 m.

AZH-106 12 V czy AZH 12 V?

Oba warianty mają:

• zasilanie 11–14 V AC/DC,
• wbudowany element światłoczuły,
• regulowany próg 2–1000 lx,
• histerezę około 15 lx,
• opóźnienie włączenia około 10 s,
• opóźnienie wyłączenia około 20 s,
• hermetyczną obudowę,
• montaż natynkowy,
• stopień ochrony IP65.

Najważniejsza różnica dotyczy maksymalnego obciążenia:

• AZH 12 V – 10 A AC-1,
• AZH-106 12 V – 16 A AC-1.

AZH-106 12 V ma również przewód OMY 3×1 mm², podczas gdy AZH 12 V wykorzystuje OMY 3×0,75 mm².
