Automat zmierzchowy AZH-S 230 V

AZH-S 230 V – automat zmierzchowy z zewnętrzną sondą

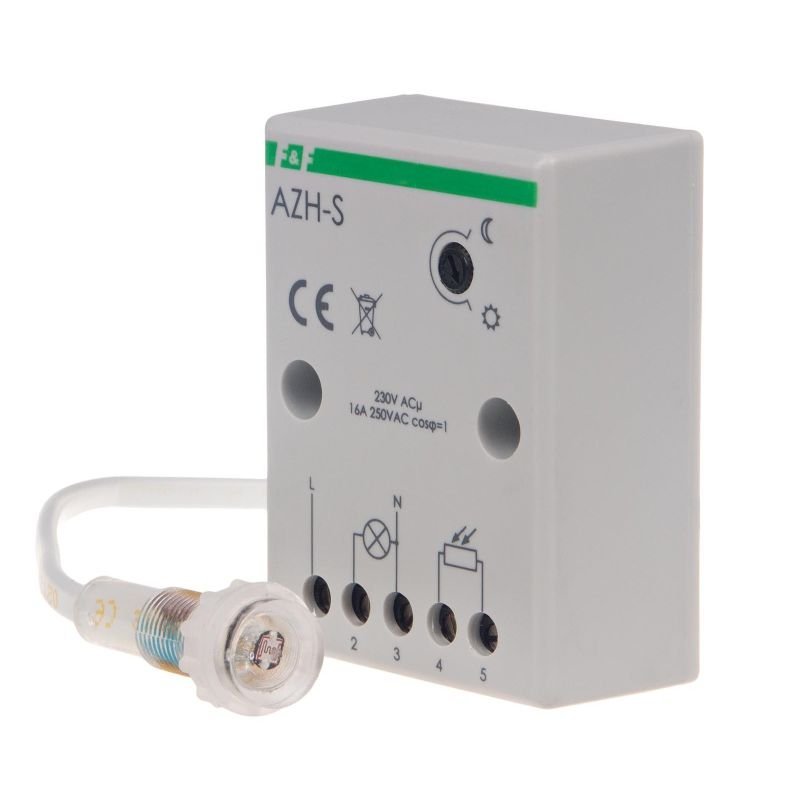

AZH-S 230 V to automat zmierzchowy przeznaczony do automatycznego sterowania oświetleniem w zależności od poziomu natężenia światła. Jego najważniejszą cechą konstrukcyjną jest zewnętrzna sonda światłoczuła Ø10, dzięki której miejsce pomiaru światła może znajdować się poza miejscem montażu automatu.

Urządzenie pracuje przy napięciu 195–253 V AC i może sterować obciążeniem do 16 A w kategorii AC-1. Posiada styk 1 × NO.

Zewnętrzna sonda – najważniejsza różnica względem AZH

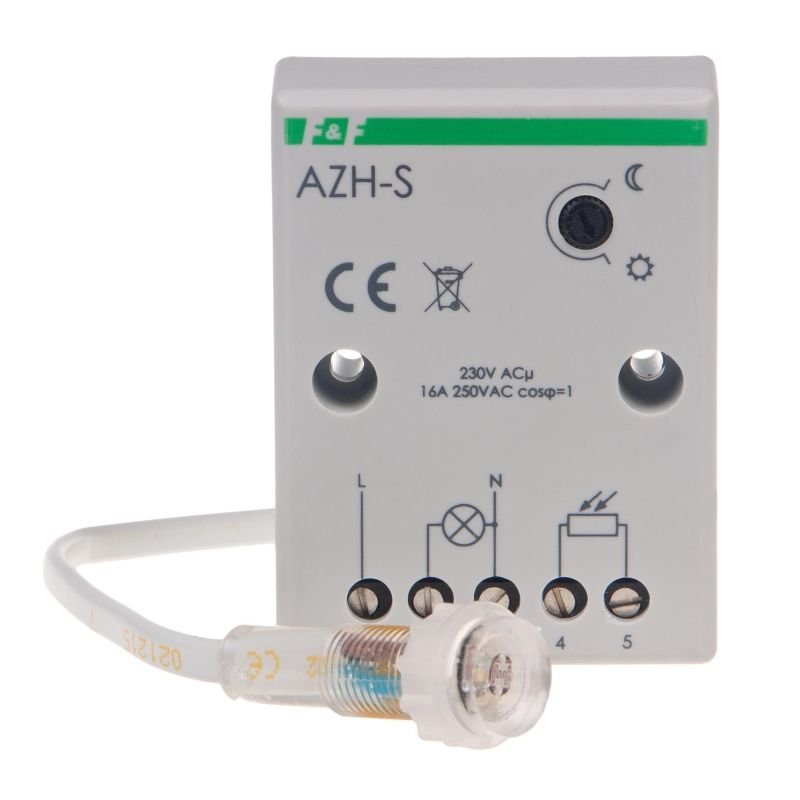

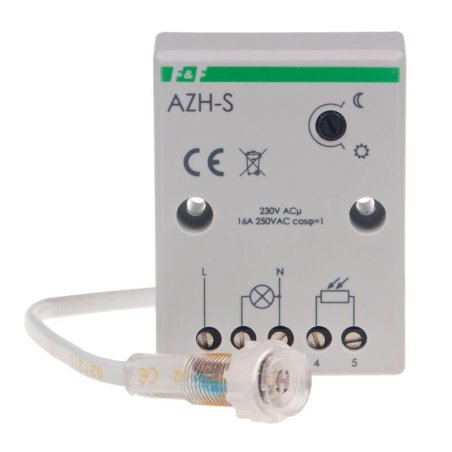

W AZH-S element światłoczuły znajduje się poza obudową automatu. Pomiar wykonuje zewnętrzna sonda Ø10, dostarczana w komplecie z urządzeniem.

Takie rozwiązanie pozwala oddzielić miejsce pomiaru światła od miejsca montażu samego automatu. Automat może znajdować się w jednym punkcie instalacji, a sonda w miejscu, w którym ma być mierzony poziom naturalnego światła.

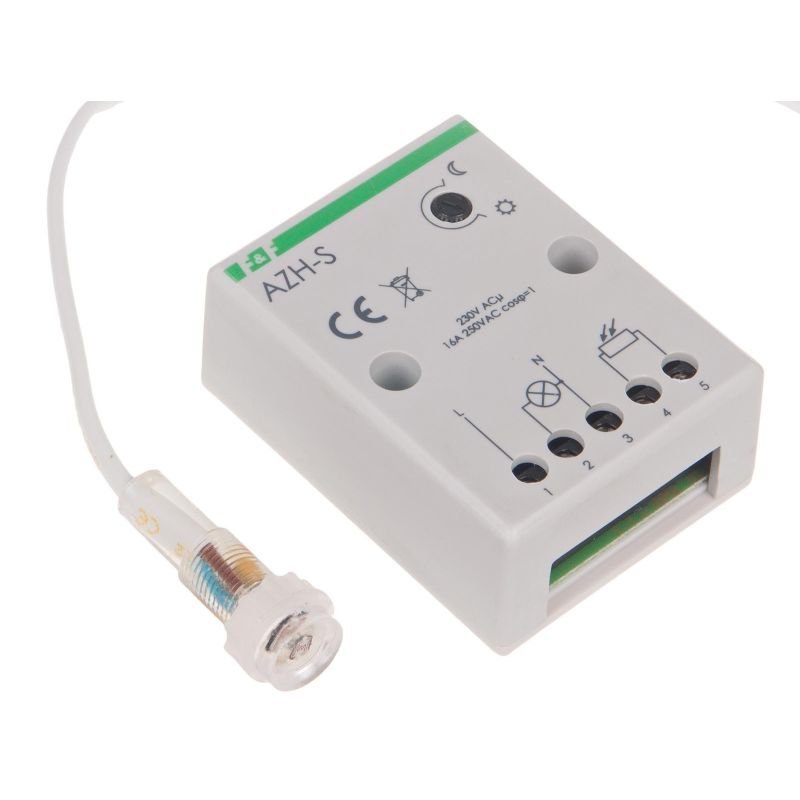

Sonda Ø10 jest standardowo wyposażona w 1-metrowy przewód 2×0,5 mm², z możliwością przedłużenia do 10 m.

Przewodu przyłączeniowego sondy nie należy prowadzić blisko równoległego przewodu znajdującego się pod napięciem sieci lub przewodzącego duże prądy.

Jak prawidłowo umieścić sondę?

Miejsce montażu sondy ma znaczenie dla prawidłowego działania automatu. Powinna ona odbierać światło odpowiadające warunkom, na podstawie których ma następować załączanie i wyłączanie oświetlenia.

Należy również zwrócić uwagę, aby załączane źródło światła nie oświetlało czujnika automatu zmierzchowego.

Dzięki zewnętrznej sondzie można uniknąć sytuacji, w której miejsce montażu automatu nie zapewnia odpowiednich warunków do pomiaru światła.

Regulacja progu zadziałania

AZH-S umożliwia regulację progu załączenia w zakresie 2–1000 lx. Histereza wynosi około 15 lx.

Dzięki regulacji można dopasować moment przełączenia oświetlenia do warunków panujących w miejscu zamontowania sondy.

Automat wykorzystuje również układ opóźniający. Opóźnienie załączenia wynosi około 10 sekund, a wyłączenia około 20 sekund.

Takie rozwiązanie ogranicza wpływ krótkotrwałych zmian i zakłóceń oświetlenia na pracę automatu.

Montaż natynkowy i miejsce instalacji

AZH-S jest przeznaczony do montażu natynkowego. Wymiary automatu wynoszą 50 × 67 × 26 mm, a zakres temperatury pracy -25–50°C. Stopień ochrony samego automatu wynosi IP20.

Ważne jest rozróżnienie ochrony automatu i sondy: IP20 dotyczy samego urządzenia AZH-S, natomiast zastosowana sonda Ø10 jest określona jako hermetyczna.

Oznacza to, że nie należy utożsamiać AZH-S z modelami, których sama obudowa automatu ma stopień ochrony IP65.

Podłączenie i dobór obciążenia

AZH-S posiada zaciski śrubowe i styk 1 × NO. Maksymalny prąd obciążenia wynosi 16 A w kategorii AC-1.

Podana wartość 16 A dotyczy kategorii obciążenia AC-1. Przy doborze automatu należy więc uwzględnić charakter konkretnego odbiornika, a nie tylko jego wartość prądową.

Jeżeli przekaźnik automatu okaże się niewystarczający dla danego obciążenia, należy zastosować odpowiednio dobrany zewnętrzny element przełączający, np. stycznik.

AZH-S czy AZH 230 V?

Najważniejsza różnica między tymi modelami dotyczy sposobu pomiaru światła:

• AZH 230 V – element światłoczuły jest wbudowany w urządzenie,
• AZH-S 230 V – pomiar wykonuje zewnętrzna sonda Ø10.

Oba modele pracują przy napięciu 195–253 V AC, ale AZH-S daje większą swobodę w wyborze miejsca pomiaru światła.

Jeżeli automat ma być zamontowany w miejscu, które nie odpowiada warunkom, jakie powinny być monitorowane, wersja z zewnętrzną sondą jest bardziej odpowiednim rozwiązaniem konstrukcyjnym.

AZH-S czy AZH-S PLUS?

Warto również odróżnić AZH-S od wariantu AZH-S PLUS. Oba modele mają zewnętrzną sondę, ale są to różne konstrukcje:

• AZH-S – sonda Ø10,
• AZH-S PLUS – sonda PLUS.

Sonda Ø10 jest małym czujnikiem światłoczułym z 1-metrowym przewodem 2×0,5 mm² i możliwością przedłużenia do 10 m. Sonda PLUS jest natomiast wykonana w specjalnej małogabarytowej puszce z tworzywa, z kołnierzem uszczelniającym, dławnicą PG7 i pokrywą z uszczelką silikonową.

To porównanie ma znaczenie przede wszystkim wtedy, gdy istotny jest sposób wykonania i montażu zewnętrznego punktu pomiarowego.
