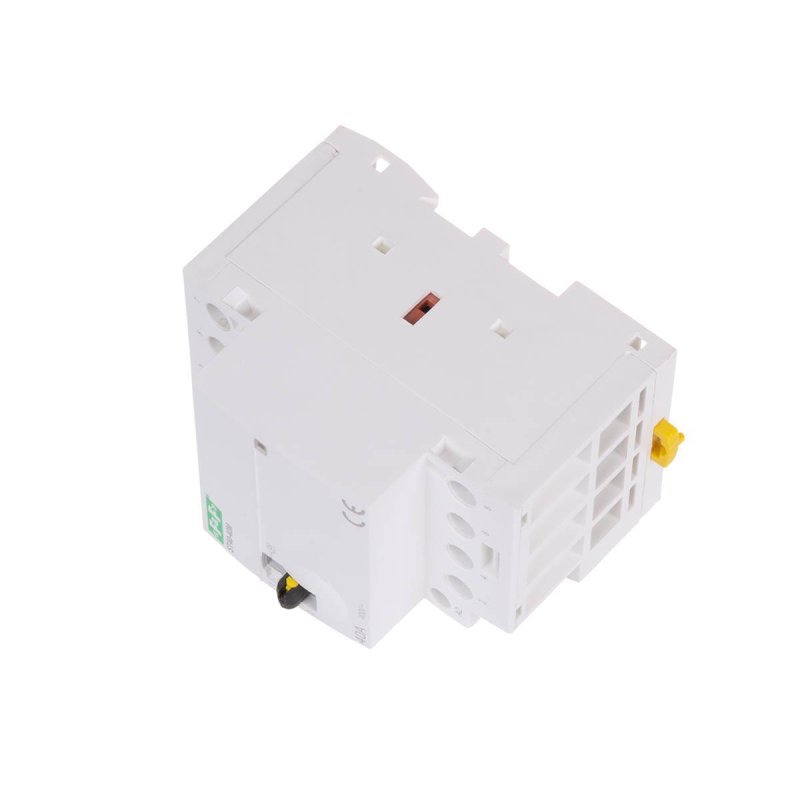

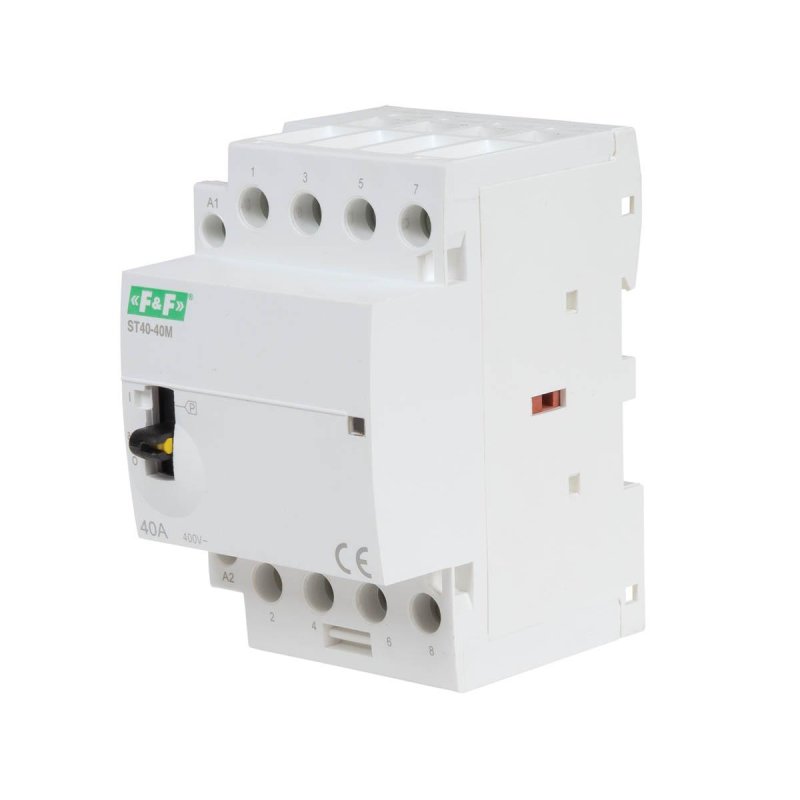

Stycznik modułowy ST40-40-M

Styczniki ze sterowaniem ręcznym F&F

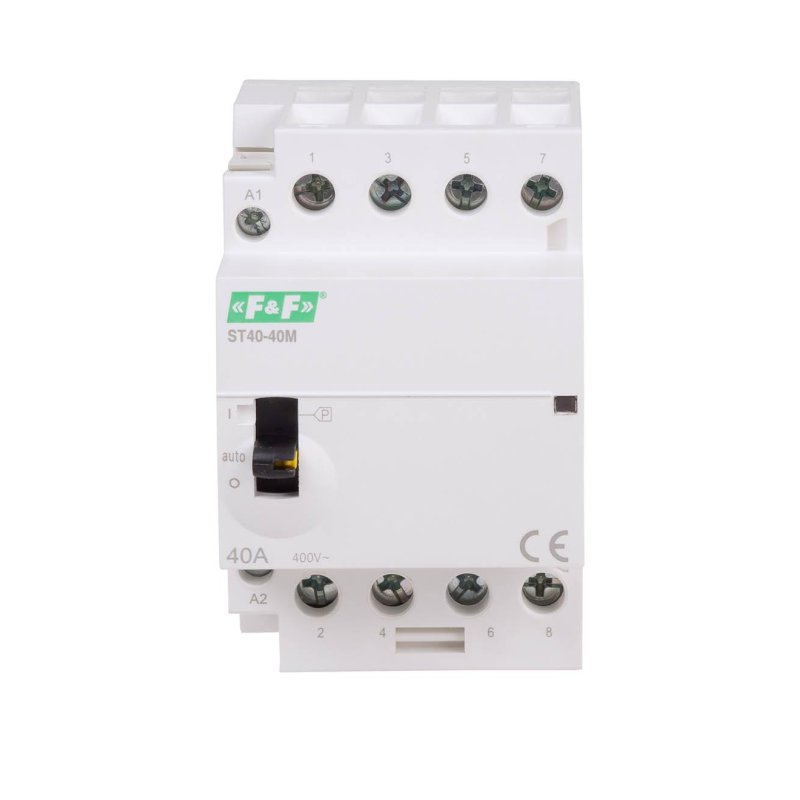

Styczniki elektromagnetyczne w obudowach modułowych do bezpośredniego montażu na szynie 35 mm. Dodatkowy manipulator na czołówce umożliwia ręczne sterowanie stykami stycznika, niezależnie od stanu cewki. Pozwala to na ręczne załączanie lub rozłączanie obwodów, np. podczas prac instalacyjnych/ konserwacyjnych.

Zasada działania stycznika

Działanie stycznika uzależnione jest od ustawień przełącznika trybu pracy:

Pozycja „I” (górna pozycja)
Jeżeli cewka stycznika nie jest zasilona, to styki stycznika są zamknięte. Po podłączeniu zasilania stycznika przełącznik przestawia się samoczynnie w pozycję „Auto” i od tego momentu
działa w trybie automatycznym. Aby zablokować styki w pozycji załączonej niezależnie od zasilania stycznika, to w pozycji „I” należy przesunąć w lewo żółtą dźwignię blokady.



Pozycja „Auto” (środkowa pozycja)
Podanie zasilanie załącza stycznik i zamyka styki. Po odłączeniu zasilania następuje wyłączenie stycznika i otwarcie styków.



Pozycja „O” (dolna pozycja)
Styki stycznika pozostają otwarte niezależnie od obecności napięcia zasilania.

SCHEMAT
