Awaria zasilania i agregat prądotwórczy wymagają odpowiedniego sposobu przełączania źródła energii. Można zastosować ręczny przełącznik sieć–agregat, który wymaga działania użytkownika. Można też wykorzystać rozwiązanie automatyczne, takie jak PSR-463-AUTO, które może przełączać zasilanie bez ręcznej obsługi.
Które rozwiązanie wybrać? Najważniejsze są potrzeby instalacji: sposób pracy, znaczenie ciągłości zasilania oraz to, czy podczas awarii użytkownik będzie dostępny, aby wykonać przełączenie.

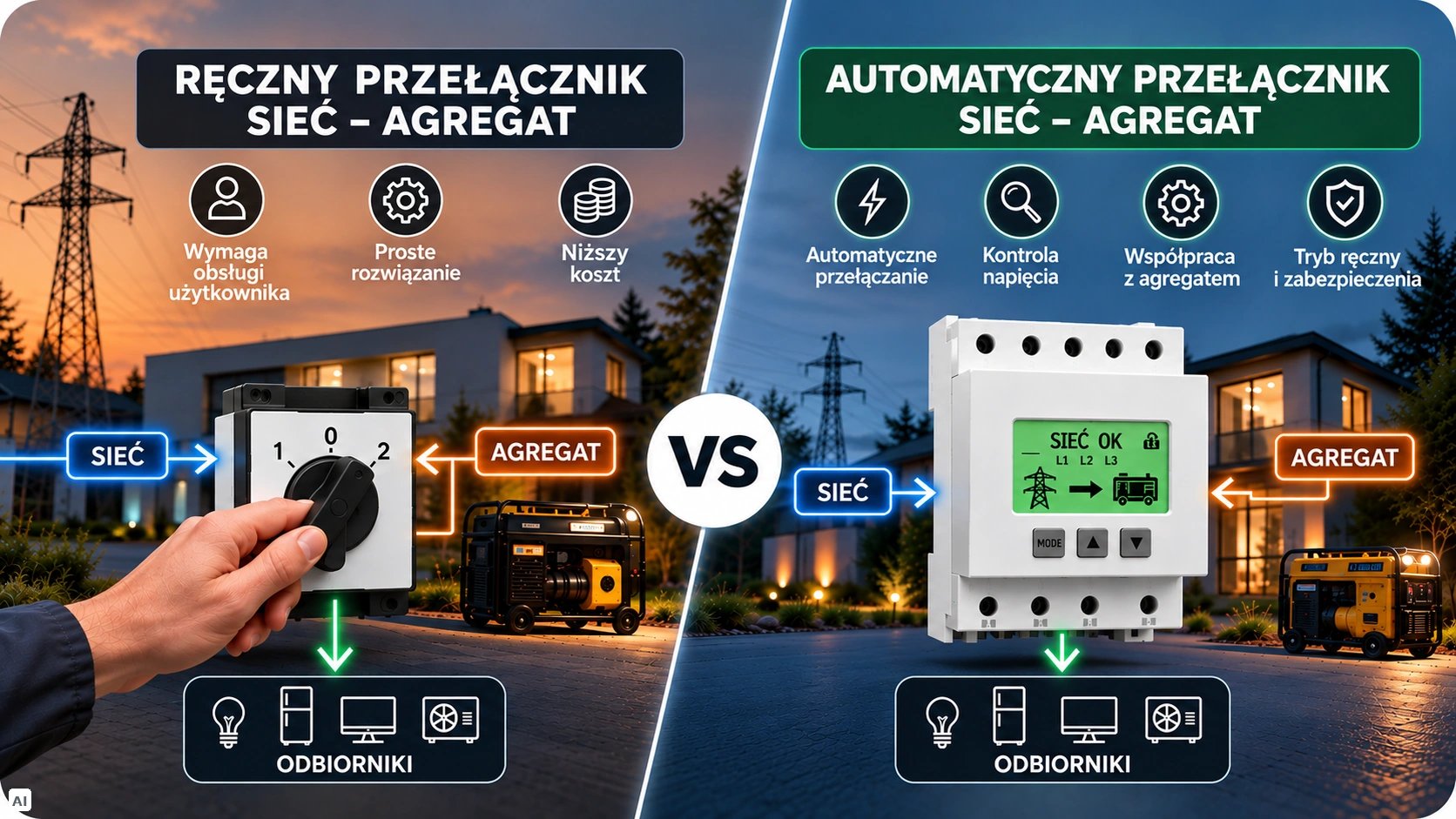

Ręczny przełącznik czy PSR-463-AUTO – najważniejsza różnica
Ręczny przełącznik sieć–agregat służy do fizycznego wyboru źródła zasilania. W przypadku ręcznego modelu F&F PSR-463 przełączanie odbywa się obrotowo, a urządzenie realizuje program 1-0-2. Mechaniczna konstrukcja zapobiega jednoczesnemu połączeniu obu źródeł.
PSR-463-AUTO również może pracować ręcznie, ale dodatkowo ma tryb automatyczny. Jest to 4-biegunowy przełącznik przeznaczony do przełączania między dwiema trójfazowymi liniami zasilającymi, np. między siecią a agregatem. Obsługuje prąd znamionowy 63 A, a czas przełączania wynosi maksymalnie 5 sekund.
| Kryterium | Ręczny przełącznik sieć–agregat | PSR-463-AUTO |
|---|---|---|
| Przełączenie po zaniku prawidłowego zasilania | wymaga obsługi użytkownika | może odbywać się automatycznie |
| Tryb ręczny | zależny od modelu | tak |
| Kontrola parametrów napięcia | zależna od modelu | tak |
| Współpraca z agregatem | zależna od rozwiązania | tak, z wyjściem do sterowania generatorem |
| Wejście bezpieczeństwa | zależne od modelu | tak |
| Liczba biegunów | zależna od modelu | 4P |
| Prąd znamionowy | zależny od modelu | 63 A |
| Czas przełączania | zależny od obsługi i rozwiązania | ≤5 s |
W trybie automatycznym PSR-463-AUTO wybiera linię zasilającą na podstawie parametrów napięcia. Po zaniku prawidłowego zasilania głównego może przełączyć obciążenie na linię pomocniczą, a po powrocie właściwych parametrów przywrócić zasilanie z linii priorytetowej.
Jak działa PSR-463-AUTO?
PSR-463-AUTO wykorzystuje napęd silnikowy oraz układ kontroli napięcia. W trybie automatycznym urządzenie ocenia dostępne linie zasilające i może przełączyć instalację na źródło pomocnicze, gdy parametry źródła podstawowego przestaną być prawidłowe. Po powrocie właściwych parametrów może przywrócić zasilanie z linii priorytetowej.
Istotnym elementem konstrukcji jest mechaniczne zabezpieczenie przed jednoczesnym załączeniem obu źródeł. Przełącznik realizuje program I–0–II, a załączanie i wyłączanie styków głównych L1, L2, L3 oraz N odbywa się jednocześnie.
Co z agregatem?
PSR-463-AUTO może współpracować z agregatem prądotwórczym. Wyjścia przekaźnikowe umożliwiają sygnalizację stanu urządzenia oraz przekazanie sygnału do załączenia generatora. Wejście bezpieczeństwa pozwala wymusić wyłączenie zasilania i ustawienie aparatu w pozycji 0 w sytuacji zagrożenia lub pożaru.
Dzięki temu przełącznik może być elementem układu zasilania rezerwowego, w którym przełączenie między źródłami nie musi zależeć od obecności użytkownika.
Kiedy zwykły ręczny przełącznik sieć–agregat wystarczy?
Ręczny przełącznik może być rozsądnym wyborem, jeżeli:
- awarie zasilania zdarzają się sporadycznie,
- użytkownik jest zwykle obecny w obiekcie,
- ręczne przełączenie źródła nie stanowi problemu,
- instalacja nie wymaga automatycznego przełączania,
- priorytetem jest prostota rozwiązania.
Przykładowo, w domu letniskowym używanym okresowo automatyczne przełączanie może nie być potrzebne, jeżeli podczas awarii użytkownik jest na miejscu i może samodzielnie obsłużyć układ.
Kiedy warto wybrać PSR-463-AUTO?
Automatyczny przełącznik ma większe znaczenie tam, gdzie sposób przełączania powinien być niezależny od obecności użytkownika lub gdzie potrzebna jest kontrola parametrów napięcia.
Dom z agregatem
Jeżeli agregat ma pełnić funkcję rezerwowego źródła zasilania domu, automatyczne przełączenie może ograniczyć konieczność ręcznej obsługi. PSR-463-AUTO zachowuje przy tym możliwość pracy ręcznej.
Firma lub lokal usługowy
W przedsiębiorstwie przerwa w zasilaniu może zakłócić pracę urządzeń. Automatyczne przełączanie ogranicza zależność procesu od obecności pracownika.
Instalacja działająca również pod nieobecność użytkownika
Jeżeli awaria może wystąpić wtedy, gdy nikogo nie ma w obiekcie, ręczny przełącznik wymaga późniejszej interwencji. PSR-463-AUTO został przeznaczony do automatycznego przełączania między źródłami zasilania.
Układ wymagający kontroli napięcia
PSR-463-AUTO ma funkcję kontroli poprawności napięcia oraz zabezpieczenie nadnapięciowe i podnapięciowe. Dla tego modelu podane są progi 270 V / 165 V z tolerancją ±5 V.
PSR-463-AUTO – najważniejsze funkcje
Najważniejsze parametry i funkcje tego modelu to:
- 4-biegunowe przełączanie (4P),
- prąd znamionowy 63 A,
- napięcie pracy 3×230/400 V AC,
- częstotliwość 50/60 Hz,
- tryb automatyczny i ręczny,
- napęd silnikowy,
- czas przełączania ≤5 s,
- kontrola napięcia linii wejściowych,
- wyjścia przekaźnikowe,
- wyjście do sterowania generatorem,
- wejście bezpieczeństwa do alarmowego wyłączenia,
- mechaniczne zabezpieczenie przed jednoczesnym załączeniem obu źródeł,
- montaż na płycie instalacyjnej,
- stopień ochrony IP20.
PSR-463-AUTO nie jest więc wyłącznie ręcznym przełącznikiem wyposażonym w napęd. Jest urządzeniem przeznaczonym do automatycznego przełączania źródła zasilania i współpracy z układem zasilania rezerwowego.
Czy PSR-463-AUTO jest lepszy od ręcznego przełącznika?
Nie w każdym przypadku.
Jeżeli potrzebujesz jedynie ręcznego wyboru między siecią a agregatem i możesz reagować na awarię osobiście, ręczny przełącznik może być wystarczający.
Jeżeli natomiast potrzebujesz automatycznego przełączania, kontroli napięcia, możliwości współpracy z generatorem oraz ograniczenia konieczności ręcznej obsługi, PSR-463-AUTO oferuje funkcje, których prosty ręczny przełącznik może nie mieć.
Wybór powinien więc wynikać z funkcji całego układu zasilania awaryjnego, a nie tylko z ceny samego aparatu.
PSR-463-AUTO czy ręczny przełącznik – szybka decyzja
Wybierz ręczny przełącznik, jeśli zależy Ci na prostym rozwiązaniu i możesz samodzielnie reagować na awarię.
Wybierz PSR-463-AUTO, jeśli zależy Ci na automatycznym przełączaniu, kontroli napięcia, współpracy z generatorem i ograniczeniu konieczności ręcznej obsługi.
PSR-463-AUTO nie zastępuje całego systemu zasilania awaryjnego. Dobór agregatu, zabezpieczeń, przewodów i pozostałych elementów instalacji powinien być wykonany odpowiednio do konkretnego układu przez osobę posiadającą wymagane kwalifikacje.
Zobacz PSR-463-AUTO w Gniazdko Elektryka
Zobacz kategorię przełączników sieć–agregat
FAQ
Czy PSR-463-AUTO działa automatycznie?
Tak. Model może pracować w trybie automatycznym lub ręcznym. W trybie automatycznym wybiera źródło zasilania na podstawie parametrów napięcia.
Czy PSR-463-AUTO może współpracować z agregatem?
Tak. Urządzenie jest przeznaczone m.in. do przełączania między linią zasilającą a agregatem i ma wyjście umożliwiające przekazanie sygnału do załączenia generatora.
Czy PSR-463-AUTO można obsługiwać ręcznie?
Tak. Urządzenie ma tryb Manual oraz ręczną dźwignię przełączania.
Jaki prąd obsługuje PSR-463-AUTO?
Model ma prąd znamionowy 63 A i jest wykonany jako urządzenie 4-biegunowe.
Jak szybko przełącza zasilanie PSR-463-AUTO?
Deklarowany czas przełączania wynosi maksymalnie 5 sekund.
Czy PSR-463-AUTO zapobiega jednoczesnemu połączeniu sieci i agregatu?
Tak. Konstrukcja mechaniczna zapobiega jednoczesnemu załączeniu obu źródeł zasilania i wymusza przejście przez pozycję 0.
