Zanik zasilania w domu, firmie czy obiekcie technicznym nie zawsze oznacza konieczność ręcznego przepinania przewodów. Jeśli instalacja korzysta z agregatu prądotwórczego jako rezerwowego źródła energii, można zastosować automatyczne przełączanie sieć–agregat. Układ kontroluje dostępność zasilania podstawowego i w razie potrzeby przełącza odbiorniki na drugie źródło.

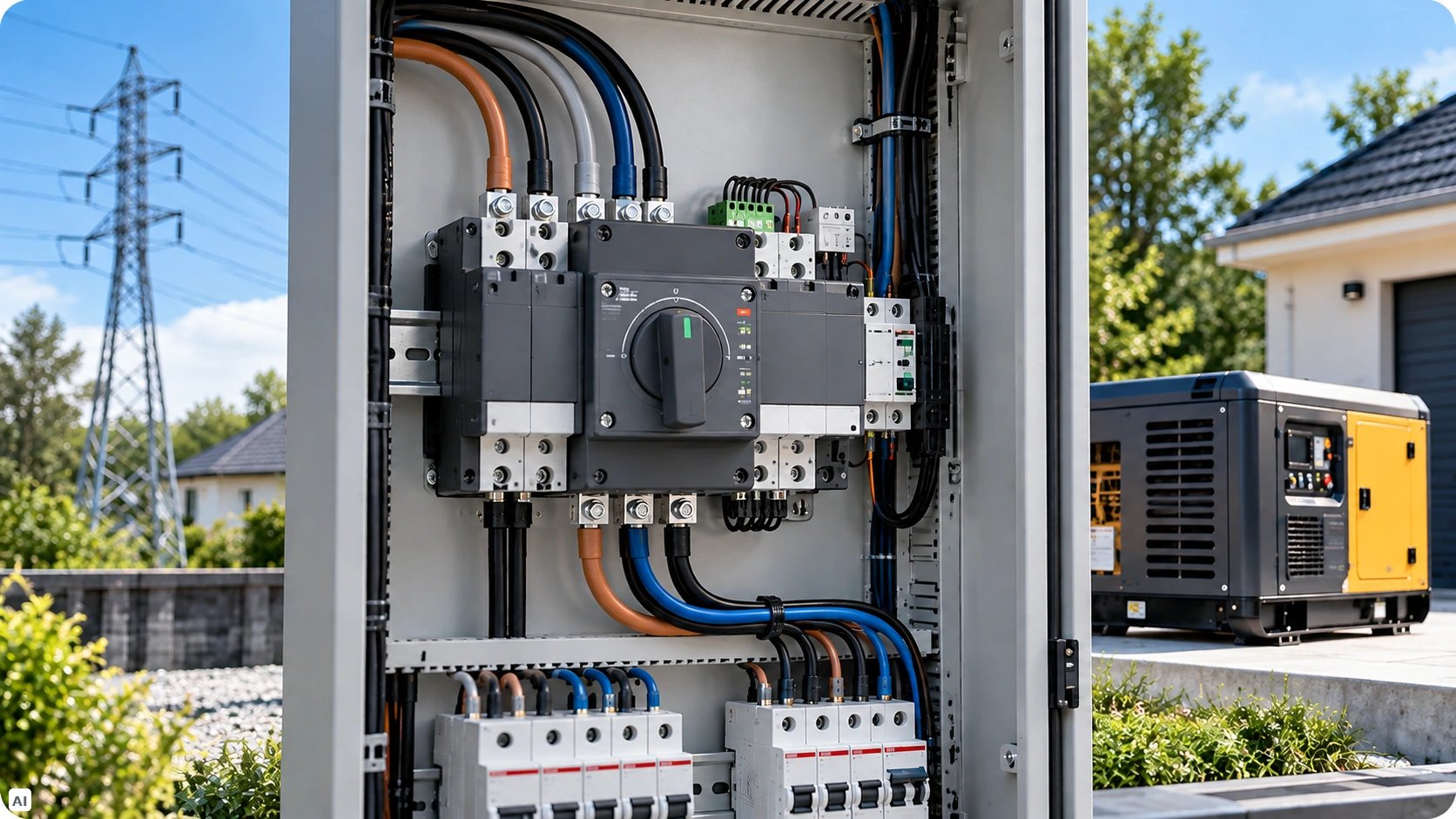

Jednym z urządzeń przeznaczonych do takiego zastosowania jest PSR-463-AUTO – 4-biegunowy automatyczny przełącznik sieć–agregat o prądzie znamionowym 63 A. Urządzenie może pracować w trybie automatycznym lub ręcznym, kontroluje parametry napięcia, posiada wyjście do sterowania generatorem oraz mechaniczne zabezpieczenie przed jednoczesnym załączeniem obu źródeł

Czym jest automatyczne przełączanie sieć–agregat?

W typowym układzie występują dwa źródła zasilania:

• źródło podstawowe – najczęściej sieć elektroenergetyczna,
• źródło rezerwowe – np. agregat prądotwórczy.

Automatyczny przełącznik kontroluje stan zasilania i decyduje, które źródło ma zostać połączone z odbiorami. Dzięki temu użytkownik nie musi każdorazowo podchodzić do rozdzielnicy i ręcznie zmieniać pozycji przełącznika.

W przypadku PSR-463-AUTO urządzenie może automatycznie przełączać zasilanie pomiędzy siecią główną a źródłem pomocniczym, np. agregatem prądotwórczym. Po powrocie prawidłowych parametrów zasilania podstawowego może również przywrócić zasilanie z linii priorytetowej.

Ważne jest również rozdzielenie obu źródeł. Przełącznik powinien uniemożliwiać ich jednoczesne połączenie. W PSR-463-AUTO zastosowano mechaniczne zabezpieczenie zapobiegające jednoczesnemu załączeniu obu źródeł zasilania.

---

Ręczny przełącznik czy automatyczny?

Ręczny przełącznik sieć–agregat wymaga działania operatora. Przykładem jest PSR-463, który realizuje program przełączeń 1-0-2. Użytkownik ręcznie wybiera jedno z dwóch źródeł zasilania albo pozycję 0.

Automatyczny przełącznik wykonuje zmianę źródła bez konieczności ręcznej obsługi. Jest więc szczególnie przydatny tam, gdzie ważna jest ciągłość zasilania lub gdzie instalacja nie może być stale nadzorowana przez operatora.

PSR-463-AUTO ma napęd elektryczny oraz dwa tryby pracy: Auto i Manual. Dzięki temu może realizować automatyczne przełączanie, ale umożliwia również ręczną obsługę urządzenia.

Nie oznacza to jednak, że automatyczny przełącznik zastępuje wszystkie elementy układu zasilania awaryjnego. Sposób współpracy z agregatem, jego sterowaniem, zabezpieczeniami i odbiorami powinien zostać odpowiednio zaprojektowany dla konkretnej instalacji.

---

Co oznaczają ATS i SZR?

ATS (Automatic Transfer Switch) to określenie automatycznego przełącznika źródeł zasilania. Jego zadaniem jest przełączenie odbiorów pomiędzy źródłem podstawowym i rezerwowym.

Z kolei SZR, czyli samoczynne załączenie rezerwy, określa funkcję lub układ automatycznego przełączania na źródło rezerwowe.

Producent proponuje zarówno automatyczne przełączniki sieć–agregat, jak i osobne sterowniki załączania rezerwy, dlatego nie należy automatycznie utożsamiać każdego urządzenia ATS z kompletnym sterownikiem całego agregatu.

W praktyce pojęcia ATS i SZR często pojawiają się obok siebie, ale przy projektowaniu instalacji warto sprawdzić, czy dane urządzenie jest tylko aparatem przełączającym, czy również realizuje określone funkcje sterowania całym układem.

---

Kiedy potrzebny jest automatyczny przełącznik?

Automatyczne przełączanie ma sens wszędzie tam, gdzie wykorzystuje się agregat jako rezerwowe źródło zasilania i istotne jest ograniczenie ręcznej obsługi.

Może dotyczyć m.in.:

• domu jednorodzinnego,
• firmy lub biura,
• obiektu handlowego,
• gospodarstwa rolnego,
• instalacji technicznych,
• układów automatyki,
• systemów zasilania awaryjnego.

Przełączniki sieć–agregat są stosowane do przełączania pomiędzy podstawowym i rezerwowym źródłem zasilania, w tym pomiędzy siecią a agregatem prądotwórczym.

Warto jednak pamiętać, że nie każda instalacja wymaga automatycznego zasilania całego obiektu. W zależności od projektu agregat może zasilać tylko wybrane obwody lub odbiorniki.

---

Jak działa PSR-463-AUTO?

PSR-463-AUTO jest 4-biegunowym automatycznym przełącznikiem sieć–agregat o prądzie znamionowym 63 A. Jest przeznaczony do pracy w sieciach 230/400 V AC, 50/60 Hz. Producent podaje czas przełączania ≤5 s, napięcie izolacji 500 V oraz napięcie udarowe 4 kV.

Najważniejsze parametry PSR-463-AUTO

PSR-463-AUTO posiada również wyjście do załączenia generatora, wyjścia przekaźnikowe do sygnalizacji oraz wejście bezpieczeństwa przeznaczone do alarmowego wyłączenia zasilania.

---

3 fazy, 4 bieguny i 63 A – co to oznacza?

3 fazy

Napięcie 3×230/400 V oznacza możliwość pracy w typowej instalacji trójfazowej. Urządzenie może być również stosowane w odpowiednio wykonanych układach jednofazowych zgodnie z instrukcją producenta.

4 bieguny

4P oznacza cztery przełączane tory.

W PSR-463-AUTO są to:

• L1,
• L2,
• L3,
• N.

Producent podaje, że załączenie i wyłączenie tych styków głównych następuje jednocześnie.

63 A

63 A to znamionowy prąd urządzenia w określonych warunkach pracy. Nie oznacza automatycznie, że każdą instalację zabezpieczoną na 63 A można podłączyć bez dodatkowej analizy.

Przy doborze trzeba uwzględnić między innymi:

• zabezpieczenia,
• przewody,
• sposób zasilania,
• charakter odbiorników,
• parametry agregatu,
• wymagania całej instalacji.

---

Co dzieje się po zaniku napięcia?

Schemat działania można uprościć do kilku etapów.

1. Normalna praca

Instalacja jest zasilana z podstawowej linii, np. sieci energetycznej.

2. Wykrycie nieprawidłowego zasilania

Układ kontroluje parametry źródła. PSR-463-AUTO posiada funkcję kontroli poprawności napięcia oraz zabezpieczenia związane z nieprawidłowymi parametrami zasilania.

3. Uruchomienie źródła rezerwowego

PSR-463-AUTO posiada wyjście przeznaczone do sterowania zewnętrznym generatorem. Oznacza to możliwość przekazania sygnału do układu sterowania agregatu. Nie należy jednak utożsamiać tego wyjścia z kompletnym sterownikiem agregatu.

4. Przełączenie zasilania

Po odpowiednim przygotowaniu źródła rezerwowego przełącznik zmienia położenie i zasila odbiory z drugiej linii.

Urządzenie zapewnia mechaniczne zabezpieczenie przed jednoczesnym załączeniem obu źródeł.

5. Powrót do pracy z sieci

Gdy zasilanie podstawowe ponownie spełnia wymagane warunki, układ może przywrócić zasilanie z linii priorytetowej. PSR-463-AUTO jest przeznaczony do automatycznego przełączania pomiędzy linią główną i pomocniczą.

---

Przykład zastosowania w domu

Wyobraźmy sobie dom jednorodzinny wyposażony w agregat prądotwórczy.

Podczas normalnej pracy odbiorniki korzystają z sieci energetycznej.

Dochodzi do awarii i parametry zasilania z sieci przestają być prawidłowe. Układ automatycznego przełączania wykrywa problem i może przekazać sygnał do układu sterowania agregatu.

Po przygotowaniu źródła rezerwowego przełącznik zmienia źródło zasilania i zasila odbiorniki z drugiej linii.

Po usunięciu awarii sieci układ może ponownie przełączyć instalację na zasilanie podstawowe.

W praktyce nie zawsze konieczne jest zasilanie całego domu. Projekt instalacji może przewidywać zasilanie wybranych obwodów, np. urządzeń, dla których ciągłość pracy jest szczególnie istotna.

---

Przykład zastosowania w firmie

W firmie konsekwencje zaniku napięcia mogą być bardziej odczuwalne niż w typowym gospodarstwie domowym. Przerwa może zatrzymać urządzenia, systemy automatyki, infrastrukturę IT albo inne odbiorniki wymagające zasilania.

W takim przypadku układ sieć–agregat może stanowić element zasilania rezerwowego.

PSR-463-AUTO posiada wyjścia przekaźnikowe oraz wyjście do sterowania zewnętrznym generatorem, dzięki czemu może współpracować z pozostałymi elementami instalacji.

Nie oznacza to jednak, że sam przełącznik jest kompletnym systemem zasilania awaryjnego. Dobór agregatu, zabezpieczeń, przewodów i odbiorów musi uwzględniać wymagania konkretnego obiektu.

---

Automatyczne przełączanie sieć–agregat – co trzeba sprawdzić przed zakupem?

Przed wyborem przełącznika warto sprawdzić kilka podstawowych parametrów.

1. Liczbę biegunów

W instalacji trójfazowej istotne jest, które przewody mają być przełączane. PSR-463-AUTO ma 4 bieguny: L1, L2, L3 i N.

2. Prąd znamionowy

Dla PSR-463-AUTO jest to 63 A. Nie należy jednak dobierać urządzenia wyłącznie na podstawie tej wartości.

3. Napięcie i częstotliwość

PSR-463-AUTO pracuje w sieciach 230/400 V AC, 50/60 Hz.

4. Sposób współpracy z agregatem

Należy sprawdzić, w jaki sposób agregat jest uruchamiany i czy przełącznik może przekazać wymagany sygnał sterujący.

5. Sposób przełączania

W przypadku PSR-463-AUTO dostępne są tryby:

• Auto,
• Manual.

Urządzenie wykorzystuje również mechaniczną blokadę uniemożliwiającą jednoczesne załączenie obu źródeł.

6. Zakres odbiorów

Trzeba określić, czy agregat ma zasilać:

• cały obiekt,
• wybrane obwody,
• czy tylko konkretne odbiorniki.

Ma to bezpośredni wpływ na dobór aparatury i moc źródła rezerwowego.

---

PSR-463 czy PSR-463-AUTO – jaka jest różnica?

PSR-463 jest ręcznym, obrotowym przełącznikiem sieć–agregat realizującym program 1-0-2.

PSR-463-AUTO posiada natomiast napęd elektryczny i funkcję automatycznego przełączania, a dodatkowo może współpracować z układem sterowania generatora oraz sygnalizować stan pracy.

Jeżeli operator ma samodzielnie wybierać źródło zasilania, wystarczający może być przełącznik ręczny.

Jeżeli przełączanie ma odbywać się automatycznie po wykryciu nieprawidłowych parametrów zasilania, potrzebne jest rozwiązanie takie jak PSR-463-AUTO.

---

Automatyczne przełączanie sieć–agregat – najważniejsze wnioski

Jeżeli agregat ma być rzeczywistym źródłem zasilania rezerwowego, samo jego posiadanie nie rozwiązuje problemu przełączania instalacji.

Potrzebny jest odpowiednio zaprojektowany układ, który:

• kontroluje parametry źródeł,
• zapewnia ich odpowiednią separację,
• uruchamia źródło rezerwowe zgodnie z przyjętym rozwiązaniem,
• przełącza odbiory,
• umożliwia powrót do źródła podstawowego.

PSR-463-AUTO łączy automatyczne i ręczne przełączanie zasilania. Ma 4 bieguny, prąd znamionowy 63 A, napięcie pracy 3×230/400 V AC oraz czas przełączania ≤5 s. Posiada także wyjście do sterowania generatorem, kontrolę napięcia oraz mechaniczne zabezpieczenie przed jednoczesnym załączeniem obu źródeł.

Najważniejsze jest jednak prawidłowe zaprojektowanie całego układu. Dobór zabezpieczeń, przewodów, agregatu, sposobu sterowania oraz zakresu odbiorów powinien odpowiadać konkretnej instalacji.

Prace przy instalacji elektrycznej powinny wykonywać osoby posiadające odpowiednie kwalifikacje.

---

FAQ

Czy automatyczny przełącznik sieć–agregat uruchamia agregat?

PSR-463-AUTO posiada wyjście przeznaczone do sterowania zewnętrznym generatorem, dlatego może współpracować z układem sterowania agregatu. Sam przełącznik nie powinien być jednak utożsamiany z kompletnym sterownikiem generatora.

Czy PSR-463-AUTO można obsługiwać ręcznie?

Tak. PSR-463-AUTO ma tryb automatyczny i ręczny.

Co oznacza 4P w przełączniku sieć–agregat?

4P oznacza cztery przełączane bieguny. W PSR-463-AUTO są to tory L1, L2, L3 i N, których załączenie i wyłączenie odbywa się jednocześnie.

Czy 63 A oznacza, że przełącznik pasuje do każdej instalacji 63 A?

Nie. 63 A jest znamionowym prądem urządzenia w określonych warunkach pracy. Ostateczny dobór powinien uwzględniać cały układ elektryczny, zastosowane zabezpieczenia, przewody, sposób zasilania i charakter obciążenia.

Jaka jest różnica między PSR-463 a PSR-463-AUTO?

PSR-463 jest ręcznym przełącznikiem sieć–agregat realizującym program 1-0-2. PSR-463-AUTO ma napęd elektryczny, tryb automatyczny i ręczny oraz funkcje umożliwiające współpracę z układem sterowania generatora.

Czy PSR-463-AUTO może przełączać zasilanie jednofazowe?

Producent podaje możliwość pracy urządzenia w układach 1-fazowych i 3-fazowych. W przypadku konkretnej instalacji sposób podłączenia należy wykonać zgodnie z dokumentacją producenta.

Czy automatyczny przełącznik zasila cały dom?

Niekoniecznie. Układ może być zaprojektowany tak, aby agregat zasilał tylko wybrane obwody lub odbiorniki. Zakres zasilania rezerwowego powinien wynikać z projektu instalacji i możliwości agregatu.

Czy PSR-463-AUTO zabezpiecza przed jednoczesnym połączeniem sieci i agregatu?

Tak. Urządzenie posiada mechaniczne zabezpieczenie zapobiegające jednoczesnemu załączeniu obu źródeł zasilania.

Jak szybko PSR-463-AUTO przełącza zasilanie?

Producent podaje czas przełączania ≤5 s. Rzeczywisty przebieg całego procesu zasilania rezerwowego zależy również od przygotowania i sterowania źródłem rezerwowym.

Czy do automatycznego przełączania potrzebny jest agregat z funkcją automatycznego startu?

Przełącznik PSR-463-AUTO posiada wyjście przeznaczone do sterowania zewnętrznym generatorem, ale sposób współpracy zależy od konstrukcji i sterowania konkretnego agregatu. Przed zastosowaniem należy sprawdzić kompatybilność obu urządzeń oraz wymagany sposób sterowania.

---

Gdzie znaleźć PSR-463-AUTO?

PSR-463-AUTO – automatyczny przełącznik sieć–agregat

Przełączniki sieć–agregat – cała kategoria

PSR-463 – ręczny przełącznik sieć–agregat

---

Najważniejsze do zapamiętania

Sieć → normalne źródło zasilania
Agregat → źródło rezerwowe
PSR-463-AUTO → automatyczne przełączanie między źródłami

W przypadku PSR-463-AUTO kluczowe parametry to 4P, 63 A, 3×230/400 V AC, 50/60 Hz oraz czas przełączania ≤5 s. Urządzenie może pracować automatycznie lub ręcznie i posiada funkcje umożliwiające współpracę z agregatem.
