Zanik zasilania nie musi oznaczać całkowitego wyłączenia instalacji. Agregat prądotwórczy może pełnić funkcję rezerwowego źródła energii, ale samo posiadanie generatora nie rozwiązuje problemu. Kluczowe jest odpowiednie zorganizowanie drogi zasilania oraz przełączania pomiędzy siecią a agregatem.
Najważniejsza zasada jest prosta: agregatu nie należy łączyć z instalacją w sposób, który może doprowadzić do jednoczesnego połączenia z siecią energetyczną. Potrzebny jest odpowiednio dobrany układ przełączania źródeł.
Nie istnieje jeden uniwersalny sposób podłączenia generatora odpowiedni dla każdej instalacji. Ostateczne rozwiązanie zależy m.in. od układu sieci, parametrów agregatu, sposobu prowadzenia przewodu neutralnego, zabezpieczeń oraz charakteru odbiorników.
Dlaczego nie wolno po prostu połączyć agregatu z instalacją?
Agregat jest niezależnym źródłem energii. Jeżeli jego wyjście zostanie połączone z instalacją bez właściwego układu przełączającego, może dojść do niekontrolowanego połączenia dwóch źródeł zasilania.
Dlatego instalacja zasilania rezerwowego powinna zapewniać kontrolowany wybór jednego źródła:
sieć → źródło podstawowe
agregat → źródło rezerwowe
Pomiędzy źródłami a instalacją odbiorczą powinien znajdować się odpowiednio dobrany aparat przełączający.
W przypadku urządzeń z rodziny przełączników sieć–agregat stosowane są rozwiązania umożliwiające wybór jednego ze źródeł oraz ich odpowiednią separację.Producent opisuje dla przełączników tej grupy programy łączeń 1-0-2 oraz I-0-II.
Jak funkcjonalnie wygląda układ sieć–agregat?
Na poziomie funkcjonalnym można przedstawić go następująco:

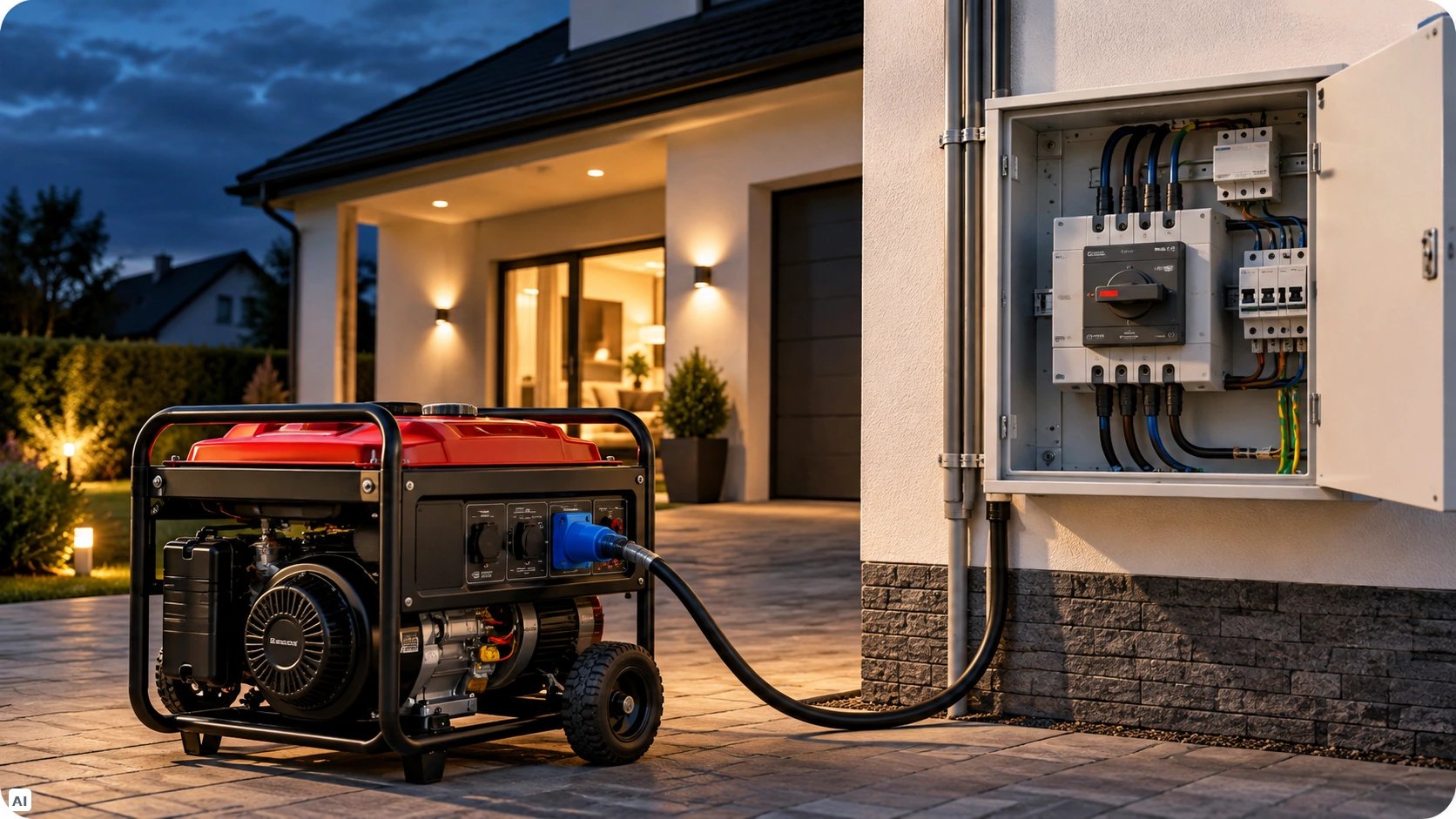

sieć elektryczna → przełącznik sieć–agregat → instalacja odbiorcza
oraz:
agregat → przełącznik sieć–agregat → instalacja odbiorcza
Przełącznik umożliwia wybór źródła zasilania dla instalacji. Jego zadaniem jest takie sterowanie torami zasilania, aby odbiorniki były zasilane z wybranego źródła, a źródła nie zostały ze sobą nieprawidłowo połączone.
Zakres zasilania rezerwowego nie musi obejmować całego budynku. W zależności od projektu i możliwości agregatu źródło rezerwowe może zasilać tylko wybrane obwody lub odbiorniki.
Co robi przełącznik sieć–agregat?
Przełącznik sieć–agregat nie jest zwykłym wyłącznikiem. Jego zadaniem jest umożliwienie kontrolowanego wyboru źródła zasilania.
W zależności od konstrukcji może pracować ręcznie albo automatycznie.
Przełączanie ręczne
W najprostszym wariancie użytkownik sam wybiera źródło zasilania. Przy zaniku sieci:
- instalacja zostaje odłączona od źródła podstawowego,
- agregat zostaje uruchomiony zgodnie z przyjętym sposobem obsługi,
- przełącznik zostaje ustawiony na źródło rezerwowe,
- instalacja otrzymuje zasilanie z agregatu.
Po powrocie zasilania podstawowego układ może zostać ponownie przełączony na sieć.
Rozwiązanie ręczne może być wystarczające tam, gdzie nie jest wymagana automatyczna reakcja na zanik zasilania.
Przełączanie automatyczne
W układzie automatycznym decyzję o zmianie źródła podejmuje układ sterujący. Monitoruje on stan zasilania i w przypadku wykrycia sytuacji wymagającej przełączenia może skierować zasilanie na źródło rezerwowe.
PSR-463-AUTO został wyposażony m.in. w napęd elektryczny, tryb automatyczny i ręczny, kontrolę poprawności napięcia, wyjście do załączenia generatora oraz wejście pożarowe do alarmowego wyłączenia zasilania.
Czym jest ATS?
ATS to skrót od Automatic Transfer Switch, czyli automatycznego układu przełączania źródeł zasilania.
W praktyce ATS może realizować kilka funkcji:
- kontrolę parametrów zasilania,
- wykrycie zaniku lub nieprawidłowych parametrów,
- przekazanie sygnału do uruchomienia generatora,
- przełączenie odbiorów na źródło rezerwowe,
- powrót na zasilanie podstawowe po jego odzyskaniu.
Warto rozróżnić agregat od układu ATS. Generator wytwarza energię, natomiast układ przełączania odpowiada za wybór źródła i przełączenie instalacji.
Nie każdy agregat i nie każdy przełącznik muszą być ze sobą kompatybilne pod względem sposobu sterowania. Przed zastosowaniem należy sprawdzić dokumentację obu urządzeń.
Jak działa automatyczny przełącznik sieć–agregat?
Dobrym przykładem jest PSR-463-AUTO
Jest to 4-biegunowy automatyczny przełącznik sieć–agregat o prądzie znamionowym 63 A. Producent podaje dla tego modelu 4 bieguny, napięcie znamionowe AC 400 V, częstotliwość 50–60 Hz, obciążalność 63 A oraz czas przełączania ≤5 s. Urządzenie ma napęd elektryczny i może pracować w trybie automatycznym lub ręcznym.
Aktualna karta produktu określa napięcie pracy jako 3×230/400 V i potwierdza możliwość pracy automatycznej i ręcznej, sterowania zewnętrznym generatorem oraz mechaniczne zabezpieczenie przed jednoczesnym załączeniem obu źródeł.
PSR-463-AUTO posiada również kontrolę napięcia. Producent podaje zabezpieczenie:
- nadnapięciowe: 270 V ±5 V,
- podnapięciowe: 165 V ±5 V.
Funkcjonalnie proces może wyglądać następująco:
1. Sieć działa prawidłowo
Instalacja jest zasilana z podstawowego źródła.
2. Pojawia się zanik lub nieprawidłowy parametr napięcia
Układ kontroli rozpoznaje sytuację wymagającą zmiany źródła.
3. Agregat otrzymuje sygnał do uruchomienia
PSR-463-AUTO ma wyjście przeznaczone do sterowania generatorem.
4. Zasilanie zostaje przełączone na źródło rezerwowe
Napęd elektryczny zmienia położenie przełącznika.
5. Po powrocie właściwego zasilania podstawowego układ może wrócić do pracy z siecią.
Dokładny przebieg całego procesu zależy jednak również od sposobu sterowania i możliwości konkretnego agregatu.
Dlaczego ważna jest separacja źródeł?
Najważniejszym zadaniem układu przełączania jest niedopuszczenie do niekontrolowanego połączenia dwóch źródeł zasilania.
PSR-463-AUTO posiada mechaniczne zabezpieczenie zapobiegające jednoczesnemu załączeniu obu źródeł.
W modelu tym jednocześnie załączane i wyłączane są główne tory L1, L2, L3 oraz N.
Nie oznacza to jednak, że każdy układ powinien automatycznie korzystać z przełącznika 4P. Liczba biegunów musi odpowiadać rzeczywistej konfiguracji instalacji, agregatu oraz przyjętemu sposobowi prowadzenia przewodów.
Co oznacza 4P w przełączniku sieć–agregat?
Oznaczenie 4P oznacza cztery bieguny przełącznika.
Dla PSR-463-AUTO producent podaje:
- 4P,
- napięcie znamionowe AC: 400 V,
- napięcie pracy: 3×230/400 V,
- prąd znamionowy: 63 A,
- częstotliwość: 50–60 Hz,
- cztery wyjścia sterujące typu przekaźnikowego,
- jedno wejście sterujące bezpotencjałowe.
W tym modelu przełączane są jednocześnie tory L1, L2, L3 i N.
Nie należy jednak przyjmować zasady „4P zawsze jest najlepsze”. Dobór liczby biegunów powinien wynikać z konkretnego układu instalacji.
Jak dobrać przełącznik sieć–agregat?
Sam prąd agregatu nie wystarczy do prawidłowego wyboru urządzenia.
Przed doborem należy sprawdzić przede wszystkim:
1. Liczbę faz
Czy instalacja i agregat są:
- jednofazowe,
- czy trójfazowe?
To podstawowa informacja wpływająca na konfigurację układu.
2. Prąd znamionowy
Dla PSR-463-AUTO jest to 63 A. Nie oznacza to jednak, że każda instalacja o zabezpieczeniu 63 A będzie automatycznie odpowiednia dla tego aparatu.
Należy uwzględnić sposób zabezpieczenia, charakter obciążenia oraz parametry całego układu.
3. Napięcie i częstotliwość
PSR-463-AUTO jest przeznaczony do pracy w sieciach 50/60 Hz, przy napięciu pracy 3×230/400 V.
4. Liczbę biegunów
Trzeba ustalić, które przewody powinny być przełączane i czy właściwe jest zastosowanie aparatu 2P, 4P lub innego rozwiązania.
5. Sposób sterowania agregatem
Jeżeli układ ma automatycznie współpracować z generatorem, trzeba sprawdzić, czy sposób sterowania agregatu odpowiada wyjściu sterującemu przełącznika.
PSR-463-AUTO posiada wyjście do sterowania zewnętrznym generatorem.
6. Rodzaj odbiorników
Nie każda instalacja ma taki sam charakter obciążenia. Szczególnej uwagi mogą wymagać odbiorniki o dużej mocy rozruchowej, urządzenia elektroniczne, silniki czy instalacje wymagające ciągłości zasilania.
Dlatego dobór powinien obejmować cały układ zasilania, a nie tylko wartość prądu.
Ręczny czy automatyczny przełącznik sieć–agregat?
Wybór zależy przede wszystkim od sposobu użytkowania instalacji.
Przełącznik ręczny może być odpowiedni, gdy:
- użytkownik może sam zareagować na awarię,
- nie jest potrzebne automatyczne przełączenie,
- agregat jest uruchamiany ręcznie,
- prostota układu jest ważniejsza niż automatyzacja.
Przełącznik automatyczny ma sens, gdy:
- zależy nam na ograniczeniu ręcznej obsługi,
- wymagane jest automatyczne reagowanie na zanik lub nieprawidłowe napięcie,
- agregat może współpracować z układem automatycznego startu,
- istotna jest kontrola stanu obu źródeł.
PSR-463-AUTO może pracować zarówno automatycznie, jak i ręcznie. Posiada również napęd elektryczny, kontrolę napięcia, wyjście do sterowania generatorem oraz wejście pożarowe do alarmowego wyłączenia zasilania.
Czy PSR-463-AUTO jest odpowiedni do każdej instalacji?
Nie.
Nie należy traktować pojedynczego modelu jako uniwersalnego rozwiązania dla wszystkich instalacji z agregatem.
PSR-463-AUTO ma określone parametry, m.in. 4 bieguny, 63 A, napięcie znamionowe AC 400 V, napięcie pracy 3×230/400 V, częstotliwość 50–60 Hz oraz określone parametry sterowania i montażu.
Przed zastosowaniem trzeba zestawić je z:
- parametrami sieci,
- parametrami agregatu,
- układem instalacji,
- zabezpieczeniami,
- wymaganiami dotyczącymi przewodu neutralnego,
- charakterem odbiorników,
- sposobem uruchamiania generatora.
W przypadku wątpliwości rozwiązanie powinno zostać zweryfikowane przez osobę posiadającą odpowiednie kwalifikacje.
Czy można samodzielnie wykonać takie podłączenie?
Poradnik może wyjaśnić zasadę działania, ale nie powinien zastępować projektu ani instrukcji montażu konkretnego układu.
Podłączenie agregatu do instalacji budynku wymaga uwzględnienia m.in. zabezpieczeń, uziemienia, przewodu neutralnego, sposobu ochrony przeciwporażeniowej oraz parametrów źródła rezerwowego.
Dlatego nie należy kopiować przypadkowego schematu znalezionego w internecie i traktować go jako rozwiązania uniwersalnego.
Dokumentacja producenta powinna być punktem odniesienia dla konkretnego aparatu, natomiast poprawność całego układu należy ocenić dla konkretnej instalacji.
Najważniejsze zasady w skrócie
Jeżeli planujesz zasilanie instalacji z agregatu, zapamiętaj:
- Nie łącz agregatu z instalacją w sposób umożliwiający równoległe połączenie z siecią.
- Zastosuj odpowiedni układ przełączania źródeł.
- Dobierz liczbę biegunów do rzeczywistego układu instalacji.
- Sprawdź prąd, napięcie i częstotliwość zarówno agregatu, jak i przełącznika.
- Jeżeli potrzebujesz automatycznego startu agregatu, sprawdź sposób współpracy obu urządzeń.
- Nie zakładaj, że jeden schemat pasuje do każdej instalacji.
- Przed wykonaniem instalacji zweryfikuj rozwiązanie z osobą posiadającą odpowiednie kwalifikacje.
FAQ
Czy agregat można podłączyć bezpośrednio do rozdzielnicy?
Nie należy wykonywać połączenia, które może doprowadzić do jednoczesnego połączenia agregatu i sieci. Do zasilania instalacji budynku z generatora stosuje się odpowiednio zaprojektowany układ przełączania źródeł.
Co to jest przełącznik sieć–agregat?
To aparat, który pozwala wybrać jedno z dwóch źródeł zasilania – np. sieć albo agregat – i przełączyć zasilanie instalacji pomiędzy nimi.
Co oznacza ATS?
ATS, czyli Automatic Transfer Switch, to automatyczny układ przełączania źródeł zasilania. W instalacji z agregatem może automatycznie realizować przejście pomiędzy siecią a źródłem rezerwowym.
Czym różni się przełącznik ręczny od automatycznego?
W przełączniku ręcznym użytkownik sam wybiera źródło zasilania. Przełącznik automatyczny wykorzystuje układ sterujący do monitorowania warunków zasilania i realizacji przełączenia bez ręcznej zmiany położenia aparatu.
Czy PSR-463-AUTO może pracować ręcznie?
Tak. Producent przewidział dla PSR-463-AUTO zarówno tryb automatyczny, jak i ręczny.
Co oznacza 4P w PSR-463-AUTO?
4P oznacza cztery bieguny. W tym modelu jednocześnie załączane i wyłączane są tory L1, L2, L3 oraz N
Jak szybko PSR-463-AUTO przełącza zasilanie?
Producent podaje czas przełączania ≤5 s.
Czy PSR-463-AUTO może sterować agregatem?
Tak. Urządzenie posiada wyjście przeznaczone do sterowania zewnętrznym generatorem. Sposób współpracy należy jednak sprawdzić z dokumentacją konkretnego agregatu.
Czy automatyczny przełącznik musi zasilać cały dom?
Nie. Zakres zasilania rezerwowego może obejmować tylko wybrane obwody lub odbiorniki. Powinien wynikać z projektu instalacji oraz możliwości agregatu.
