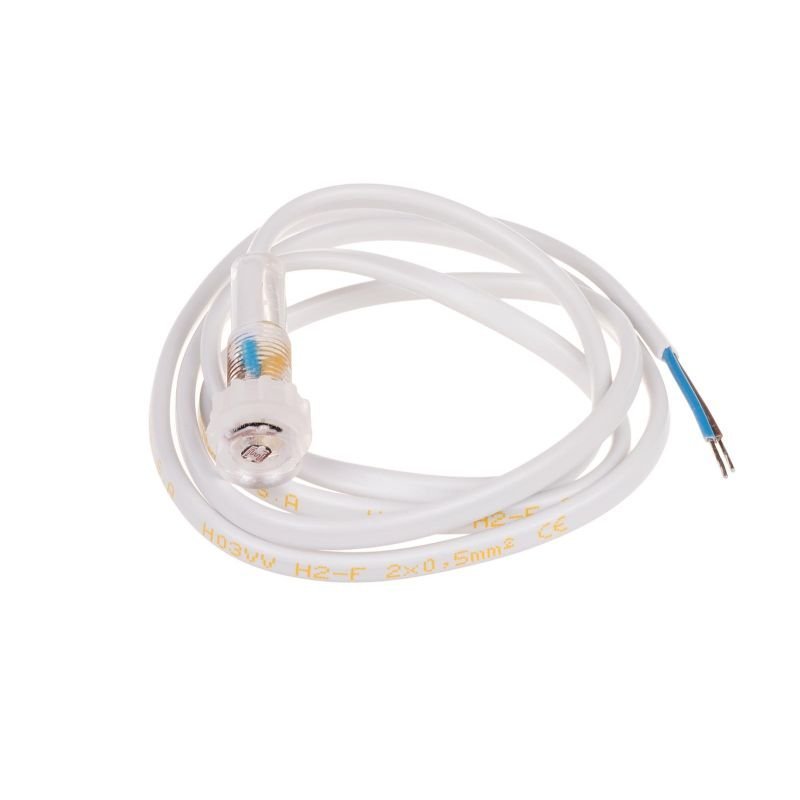

Sonda-AZ Ø10

Zewnętrzna sonda do automatu zmierzchowego

Sonda-AZ Ø10 jest zewnętrznym czujnikiem jasności przeznaczonym do współpracy z wybranymi automatami zmierzchowymi F&F. Jej zadaniem jest pomiar poziomu światła, na podstawie którego współpracujący automat może sterować podłączonym obwodem.

Zastosowanie oddzielnej sondy pozwala rozdzielić miejsce pomiaru światła od miejsca montażu automatu. Jest to przydatne w instalacjach, w których punkt pomiaru powinien znajdować się w innym miejscu niż sam automat.

Z jakimi automatami współpracuje Sonda-AZ Ø10?

Sonda-AZ Ø10 jest przeznaczona do współpracy z modelami:

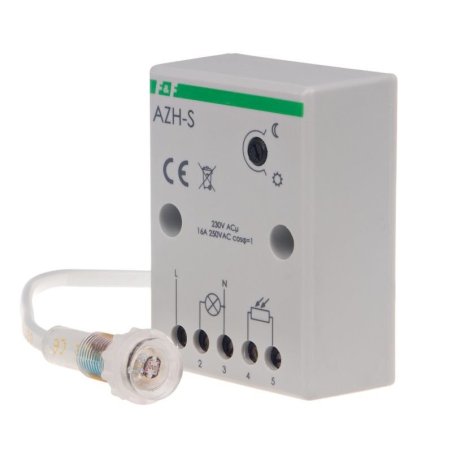

• AZH-S,

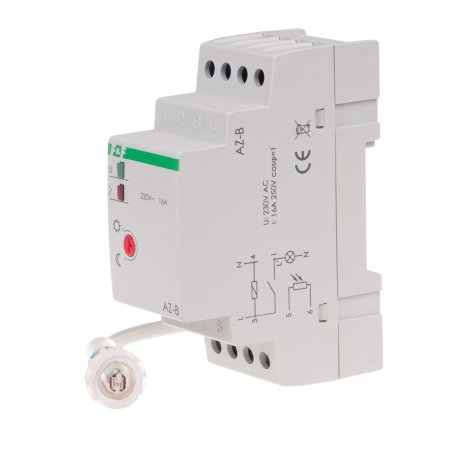

• AZ-B,
• AZ-B UNI,

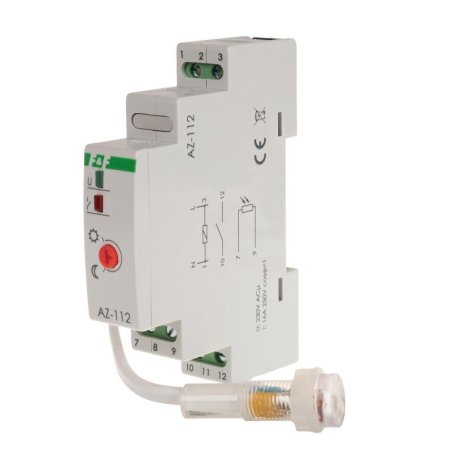

• AZ-112.

Sonda jest dostępna również jako osobny element, dlatego może być wykorzystana jako zamienny element pomiarowy w kompatybilnym układzie.

Przy zakupie warto sprawdzić model posiadanego automatu, ponieważ F&F stosuje również osobną Sondę PLUS, przeznaczoną do innych wariantów urządzeń. Sonda Ø10 i Sonda PLUS nie powinny być traktowane jako uniwersalne zamienniki.

Hermetyczna konstrukcja IP65 do zastosowań zewnętrznych

Sonda-AZ Ø10 ma stopień ochrony IP65 i jest przeznaczona do pracy w warunkach zewnętrznych. Zakres temperatury pracy wynosi -25°C do 50°C.

Hermetyczna konstrukcja pozwala umieścić punkt pomiaru poza pomieszczeniem, w miejscu odpowiadającym warunkom oświetleniowym, na które ma reagować współpracujący automat.

Montaż w otworze Ø9,6 mm

Sonda została zaprojektowana jako niewielki element montowany w otworze o średnicy Ø9,6 mm. Takie rozwiązanie pozwala na dyskretne umieszczenie czujnika w wybranym punkcie instalacji.

Sonda jest wyposażona w 1-metrowy przewód OMY 2×0,5 mm². Przewód można przedłużyć do 10 m, a miejsce wykonania połączenia należy zabezpieczyć przed wpływem warunków atmosferycznych.

Prawidłowe miejsce pomiaru światła ma znaczenie

Sondę należy umieścić w miejscu, które odpowiednio reprezentuje poziom światła, na który ma reagować automat. Należy jednocześnie unikać sytuacji, w której światło sterowanego źródła pada bezpośrednio na sondę.

Takie rozmieszczenie pozwala uniknąć wpływu własnego oświetlenia na pomiar światła i zapewnić prawidłową pracę układu.

Jeżeli przewód sondy jest przedłużany, miejsce wykonania połączenia powinno być odpowiednio zabezpieczone przed warunkami atmosferycznymi. Należy również unikać prowadzenia przewodu sondy blisko równoległych przewodów znajdujących się pod napięciem sieciowym lub przewodzących duże prądy.

Do jakich zastosowań można wykorzystać sondę?

Sonda-AZ Ø10 może być stosowana jako element układów automatycznego sterowania oświetleniem wykorzystujących kompatybilny automat zmierzchowy.

W zależności od zastosowanego automatu układ może być wykorzystywany m.in. przy:

• oświetleniu ulicznym,
• oświetleniu podjazdów,
• oświetleniu elewacji,
• oświetleniu terenów zewnętrznych,
• instalacjach obiektów przemysłowych.

Sama Sonda-AZ Ø10 jest elementem pomiarowym – nie steruje oświetleniem samodzielnie. Do jej działania potrzebny jest kompatybilny automat zmierzchowy.

Sonda-AZ Ø10 jako element wymienny

Sonda-AZ Ø10 jest dostępna jako osobny element, dlatego może być wykorzystana przy wymianie sondy w istniejącym układzie wyposażonym w kompatybilny automat.

Jeżeli automat zmierzchowy nadal działa prawidłowo, a problem dotyczy samego zewnętrznego czujnika jasności, wymiana sondy może pozwolić na przywrócenie prawidłowego pomiaru bez wymiany całego automatu. Przed zakupem należy jednak potwierdzić zgodność sondy z konkretnym modelem urządzenia.
