Czujnik kolejności i zaniku fazy CKF-320-TRMS

Kontrola parametrów zasilania trójfazowego

CKF-320-TRMS służy do kontroli zasilania silników elektrycznych oraz innych odbiorników pracujących w sieci 3 × 400 V + N. Urządzenie monitoruje zanik napięcia, spadek napięcia poniżej ustawionej wartości, wzrost napięcia powyżej ustawionej wartości, asymetrię napięć między fazami oraz nieprawidłową kolejność faz.

W przypadku wystąpienia nieprawidłowych warunków czujnik zmienia stan przekaźnika, umożliwiając wykorzystanie go w obwodzie sterowania chronionego urządzenia, np. we współpracy ze stycznikiem.

Regulowane progi napięciowe

CKF-320-TRMS wyróżnia się możliwością niezależnego ustawienia dolnego i górnego progu napięciowego. Dolny próg można regulować w zakresie 180–220 V, a górny w zakresie 240–280 V.

Czujnik kontroluje napięcie fazowe w odniesieniu do ustawionego okna. Minimalne napięcie fazy wynosi 150 V, a maksymalne 280 V. Histereza napięciowa wynosi 5 V.

Takie rozwiązanie pozwala dopasować zakres kontroli do wymaganych warunków pracy instalacji, zamiast korzystać wyłącznie ze stałego progu napięciowego.

Kontrola zaniku, asymetrii i kolejności faz

Urządzenie wykrywa zanik fazy oraz asymetrię napięć między fazami, a także kontroluje prawidłową kolejność faz zasilających.

Kontrola kolejności faz ma szczególne znaczenie przy silnikach trójfazowych. Nieprawidłowa kolejność faz może spowodować zmianę kierunku wirowania, dlatego CKF-320-TRMS nie pozwala na uruchomienie układu przy niewłaściwej kolejności faz.

Dla asymetrii napięć i przekroczenia ustawionego okna napięciowego czas opóźnienia wyłączenia można ustawić w zakresie 1–10 s. W przypadku braku fazy opóźnienie wyłączenia wynosi 1 s, natomiast opóźnienie załączenia wynosi 4 s.

Pomiar napięcia TrueRMS

TrueRMS pozwala na pomiar rzeczywistej wartości skutecznej napięcia. Dzięki temu CKF-320-TRMS może prawidłowo kontrolować napięcie również w przypadku występowania zakłóceń lub odkształceń napięcia zasilającego.

Funkcja ta ma znaczenie w instalacjach, w których jakość napięcia może odbiegać od idealnego przebiegu sinusoidalnego.

Separowane styki przekaźnika

CKF-320-TRMS wyposażono w dwa separowane styki 2 × NO/NC o maksymalnym prądzie obciążenia 2 × 8 A (AC-1).

Separowane wyjścia pozwalają wykorzystać czujnik w obwodzie sterowania, między innymi do współpracy z układem sterowania stycznikiem lub sygnalizacji stanu zasilania. Dzięki temu CKF-320-TRMS może pełnić funkcję elementu kontrolnego w układzie zabezpieczenia napędu.

Kompaktowa obudowa i montaż na szynie TH-35

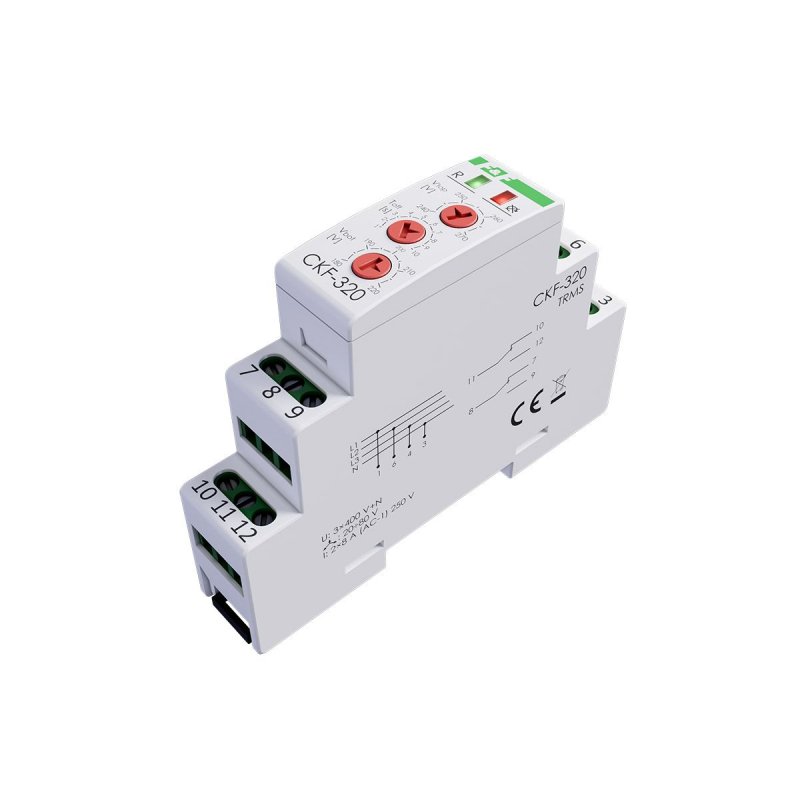

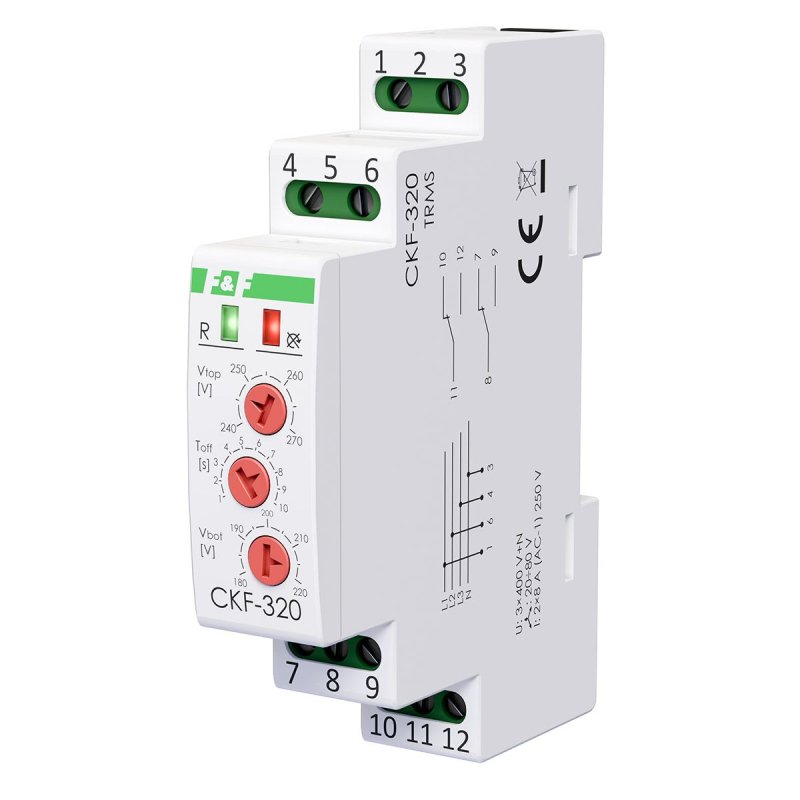

CKF-320-TRMS ma kompaktową obudowę o szerokości 1 modułu (18 mm) i jest przeznaczony do montażu na szynie TH-35. Dzięki temu można umieścić go bezpośrednio w rozdzielnicy lub szafie sterowniczej.

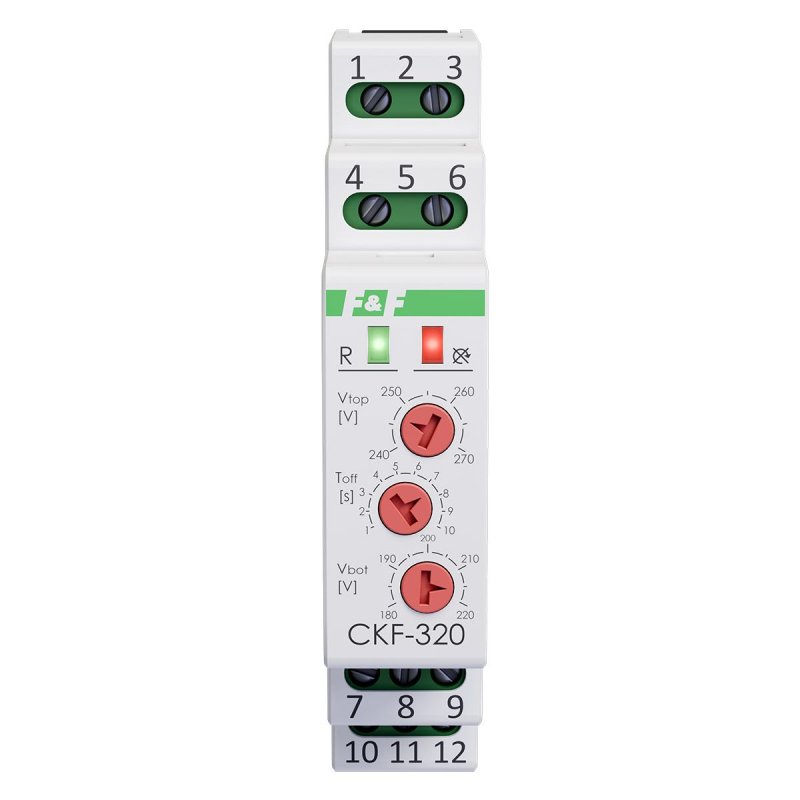

Urządzenie posiada zaciski śrubowe 2,5 mm², dwie diody LED sygnalizujące stan kontroli zasilania oraz pokrętła do regulacji progów napięciowych i czasu reakcji. Stopień ochrony obudowy wynosi IP20.

Kiedy wybrać CKF-320-TRMS?

CKF-320-TRMS będzie dobrym wyborem wtedy, gdy potrzebna jest rozbudowana kontrola zasilania trójfazowego obejmująca zanik fazy, asymetrię napięć, kolejność faz oraz regulowane dolny i górny próg napięciowy.

Model jest przeznaczony do instalacji 3 × 400 V + N i sprawdzi się szczególnie w układach ochrony silników oraz automatyki, w których istotna jest kontrola warunków zasilania przed uruchomieniem i podczas pracy.

CKF-320-TRMS nie jest przeznaczony do współpracy z agregatami prądotwórczymi.
