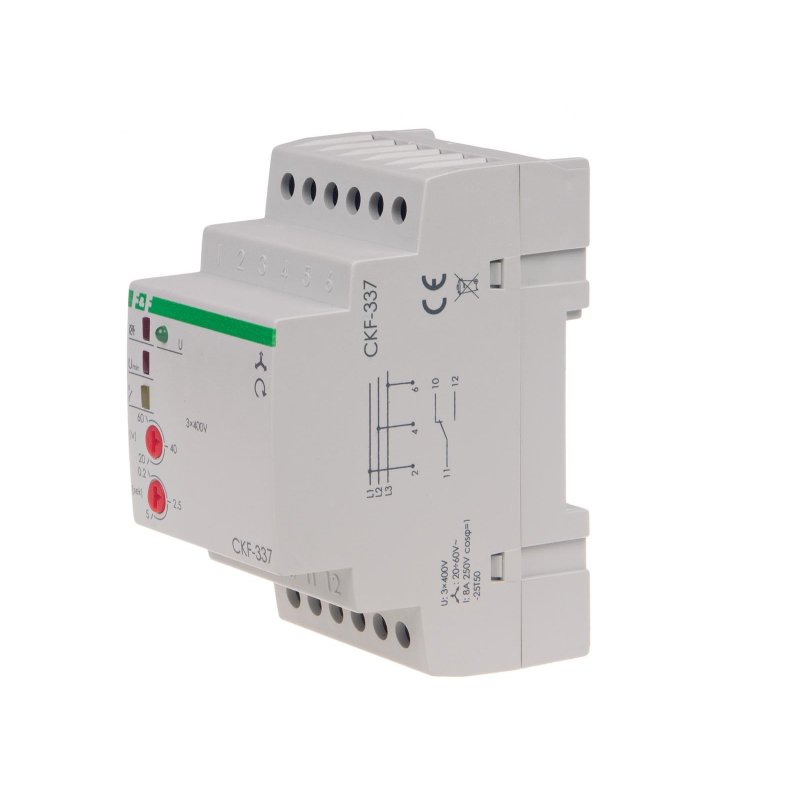

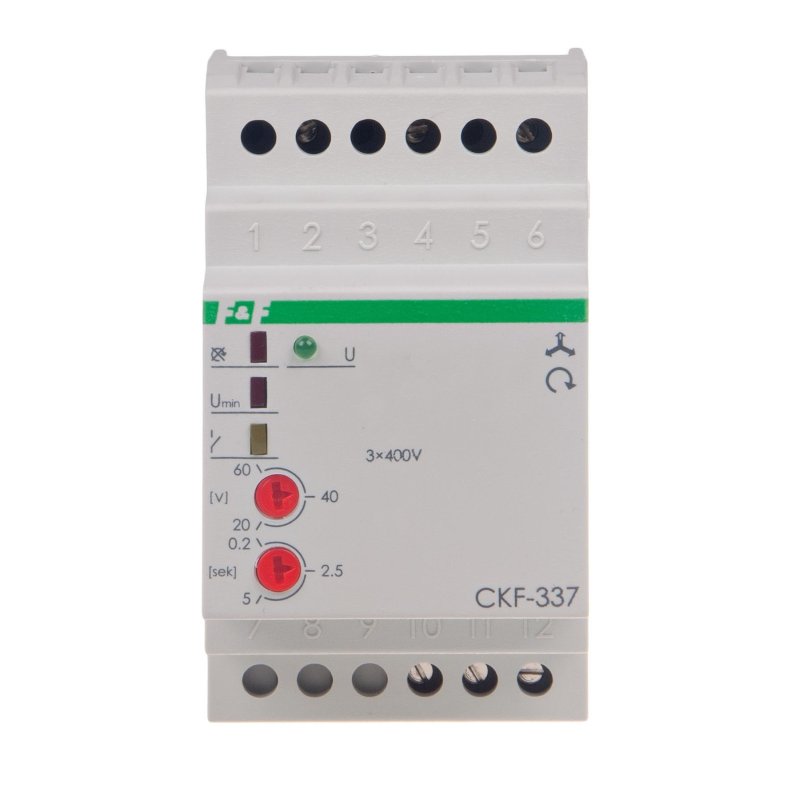

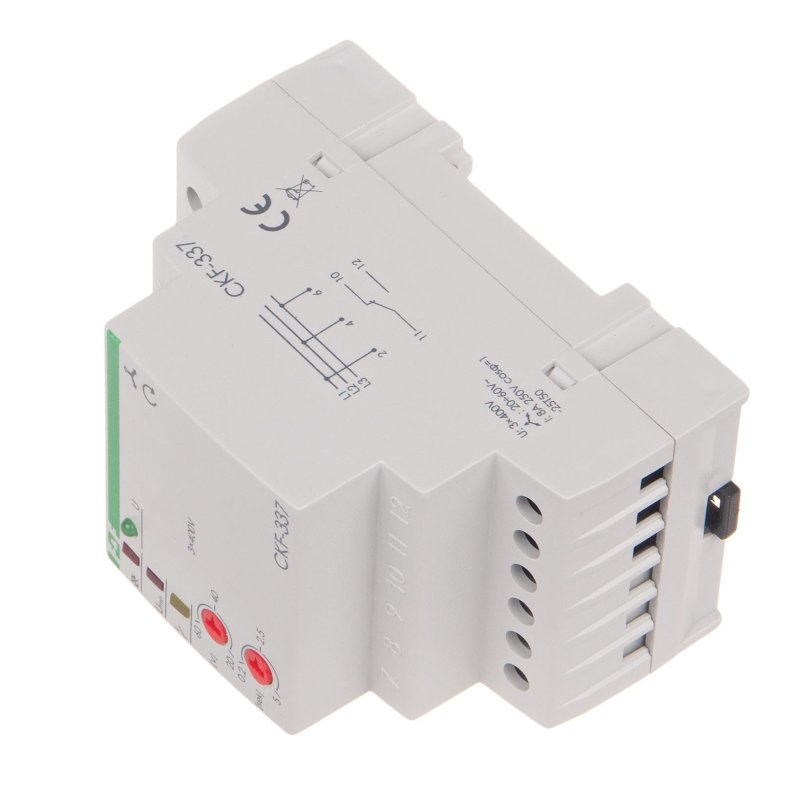

Czujnik kolejności i zaniku fazy CKF-337

Zabezpieczenie silnika bez przewodu neutralnego

CKF-337 został przeznaczony do kontroli zasilania silników elektrycznych oraz innych odbiorników trójfazowych pracujących w sieci 3 × 400 V, bez konieczności doprowadzania przewodu neutralnego.

Czujnik monitoruje obecność faz, ich kolejność oraz parametry napięcia międzyfazowego. Reaguje na sytuacje, które mogą prowadzić do nieprawidłowej pracy chronionego napędu, w tym zanik fazy, asymetrię napięć oraz symetryczny spadek napięcia międzyfazowego.

Kontrola zaniku i spadku napięcia

CKF-337 reaguje na zanik napięcia w dowolnej fazie oraz na przekroczenie ustawionego progu asymetrii napięciowej.

Urządzenie kontroluje również symetryczny spadek napięć międzyfazowych we wszystkich trzech fazach poniżej 320 V. Dzięki temu zabezpieczenie obejmuje nie tylko sytuację całkowitego zaniku jednej fazy, ale również obniżenie napięcia całej sieci trójfazowej.

Przy wykryciu nieprawidłowych warunków uruchomienie silnika zostaje zablokowane, a pracujący silnik zostaje wyłączony z ustawionym czasem opóźnienia.

Regulowany próg asymetrii

Próg zadziałania zabezpieczenia przy asymetrii napięciowej można ustawić w zakresie 20–60 V. Pozwala to dopasować czułość kontroli do warunków konkretnej instalacji.

Opóźnienie wyłączenia można regulować w zakresie 0,2–5 s, dzięki czemu użytkownik może dobrać czas reakcji zabezpieczenia do charakteru układu. Histereza napięciowa wynosi 5 V.

Kontrola kolejności faz

CKF-337 kontroluje również kolejność faz zasilających. Funkcja ta ma szczególne znaczenie w przypadku silników trójfazowych, ponieważ zmiana kolejności faz może spowodować niepożądany kierunek wirowania.

Jeżeli przed czujnikiem nastąpi zmiana kolejności faz powodująca nieprawidłowy kierunek obrotów, CKF-337 nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po przywróceniu właściwej kolejności faz.

Współpraca z agregatem prądotwórczym

CKF-337 jest przystosowany do współpracy z agregatami prądotwórczymi. Jest to istotna cecha przy wyborze czujnika kolejności i zaniku fazy do instalacji, w których źródłem zasilania może być również agregat.

Separowany styk do układu sterowania

Urządzenie posiada separowany styk przełączny 1 × NO/NC o maksymalnym prądzie obciążenia 8 A. Styk może zostać wykorzystany w obwodzie sterowania, między innymi do współpracy z cewką stycznika.

Takie rozwiązanie pozwala wykorzystać CKF-337 jako element kontrolny układu zabezpieczenia silnika, podczas gdy przełączanie obwodu mocy pozostaje po stronie odpowiednio dobranego urządzenia wykonawczego.

Czytelna sygnalizacja i montaż na szynie TH-35

CKF-337 wyposażono w 4 diody LED, które ułatwiają kontrolę stanu zasilania i diagnostykę nieprawidłowości związanych z napięciem oraz kolejnością faz.

Obudowa ma szerokość 3 modułów, czyli 52,5 mm, a urządzenie jest przeznaczone do montażu na szynie TH-35. Dzięki modułowej konstrukcji można zamontować je w rozdzielnicy lub szafie sterowniczej. Czujnik posiada zaciski śrubowe i stopień ochrony IP20.

Kiedy wybrać CKF-337?

CKF-337 warto wybrać wtedy, gdy potrzebna jest kontrola kolejności i zaniku faz w instalacji 3 × 400 V bez przewodu neutralnego, a jednocześnie istotna jest ochrona przed asymetrią oraz spadkiem napięcia międzyfazowego.

Model oferuje regulowany próg asymetrii 20–60 V, regulowane opóźnienie wyłączenia 0,2–5 s, kontrolę kolejności faz oraz możliwość współpracy z agregatem prądotwórczym.

CKF-337 nie wykorzystuje pomiaru TrueRMS. Jeżeli w danej instalacji wymagana jest kontrola napięcia z wykorzystaniem pomiaru TrueRMS, należy wybrać odpowiedni model z serii TRMS.
