CZF-BS-TRMS
Czujnik zaniku fazy CZF-BS TRMS
Czujnik zaniku fazy TrueRMS do ochrony silników trójfazowych
Dlaczego warto wybrać CZF-BS-TRMS?
Zasilanie 3 × 400 V + N
Pomiar napięcia TrueRMS
Kontrola zaniku fazy
Próg asymetrii 55 V
Styk separowany 1 × NO/NC
Obciążenie styków do 16 A
Sygnalizacja 3 × LED
Montaż na szynie DIN TH-35
Obudowa 2 moduły, IP20
Czujnik mierzy rzeczywistą wartość skuteczną napięcia, co zwiększa wiarygodność detekcji w instalacjach z odkształconym przebiegiem zasilania. To ważne w automatyce przemysłowej, gdzie obecność zakłóceń może wpływać na standardowe układy pomiarowe.
Urządzenie odłącza silnik przy zaniku fazy, przekroczeniu progów napięcia fazowego lub asymetrii między fazami. Chroni napęd przed warunkami pracy grożącymi uszkodzeniem, zwiększając niezawodność maszyn i instalacji.
Separowany styk przełączny umożliwia włączenie czujnika w obwód sterowania stycznikiem oraz wykorzystanie go do sygnalizacji awarii. Ułatwia to integrację z rozdzielnicami, układami sterowania i systemami zabezpieczeń.
Do sieci trójfazowej
Przystosowany do instalacji 3 × 400 V + N.
Automatyczny powrót
Załącza przekaźnik po powrocie prawidłowych parametrów sieci.
Niski pobór mocy
Pobór mocy wynosi 1,6 W podczas pracy.

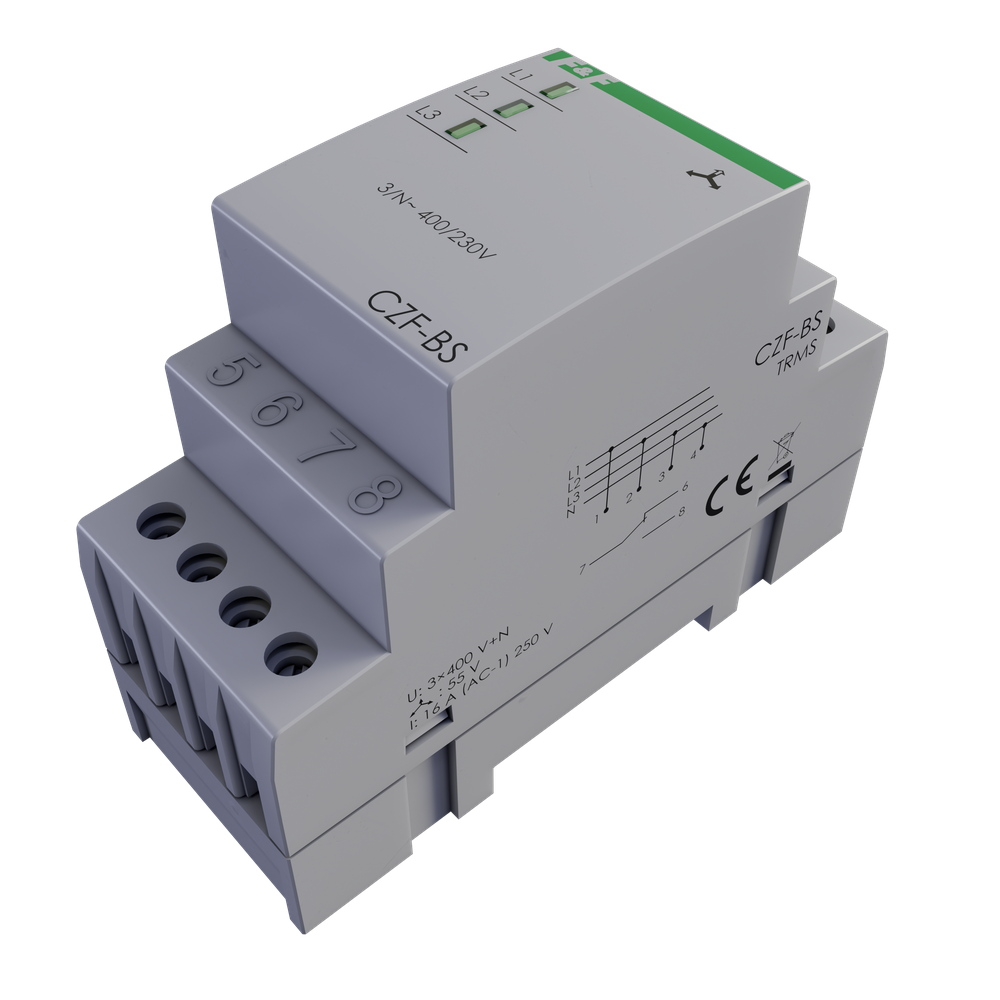

CZF-BS-TRMS – wizualizacja urządzenia
Poznaj inne zalety CZF-BS-TRMS

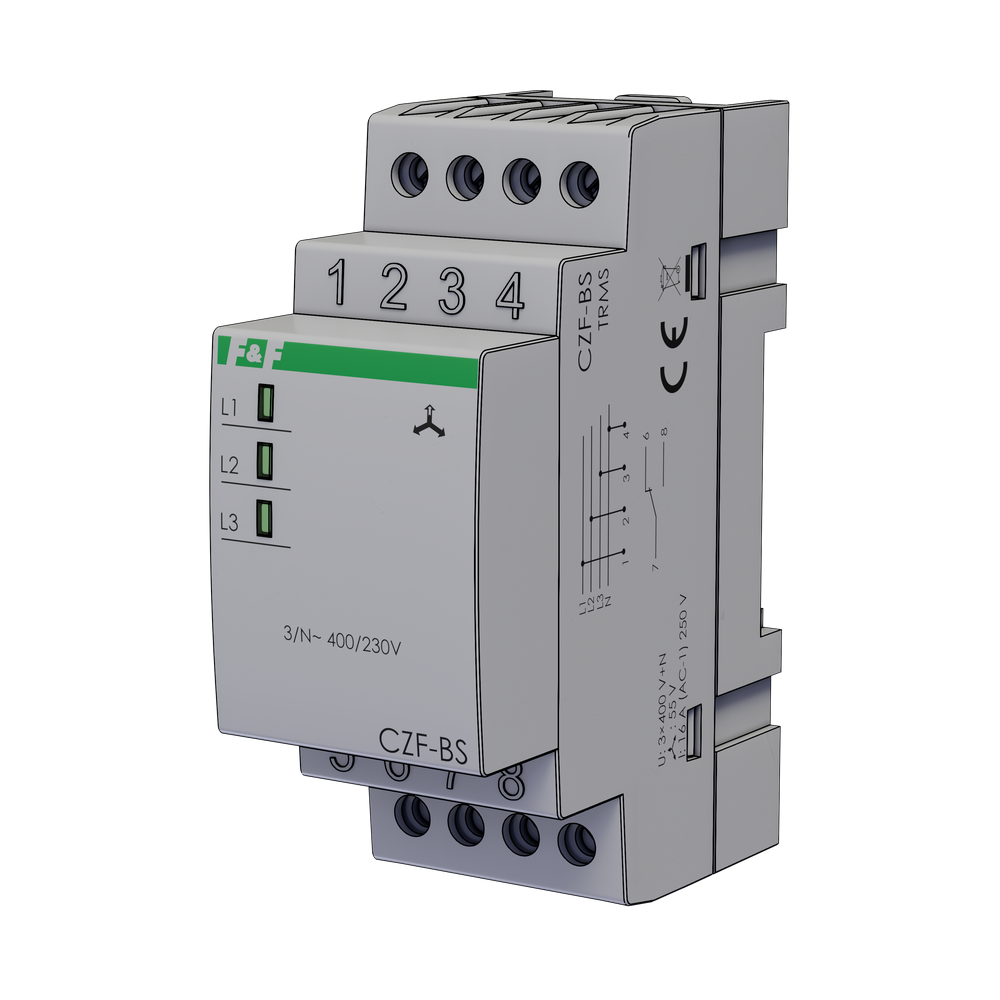

Kompaktowa obudowa o szerokości 2 modułów, czyli 35 mm, przeznaczona do montażu w rozdzielnicy.
Widoczne zaciski przyłączeniowe umożliwiają podłączenie faz, przewodu neutralnego oraz styków wyjściowych przekaźnika.

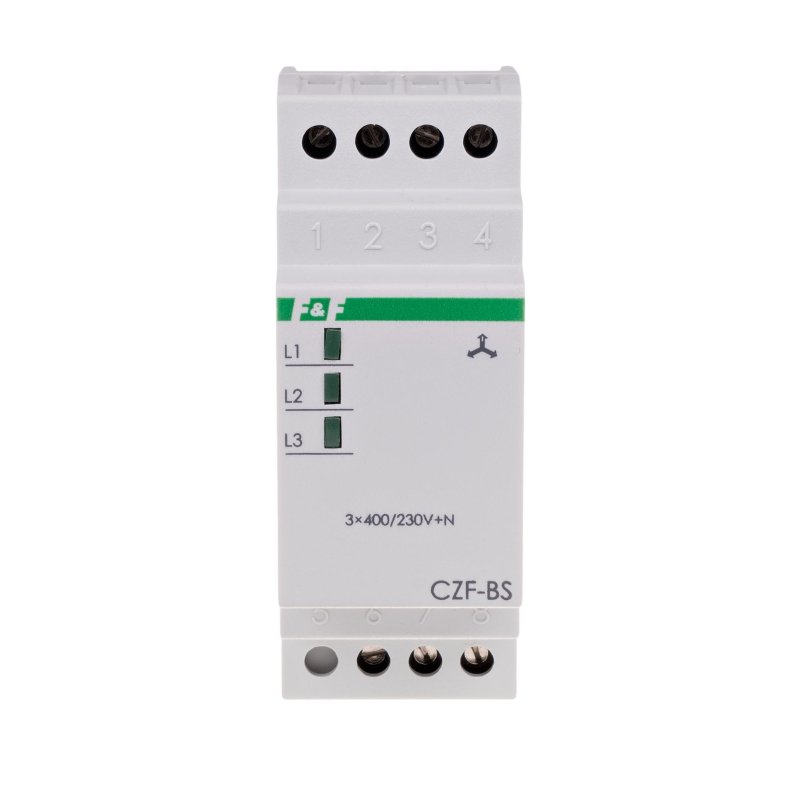

Na panelu czołowym znajdują się zielone diody L1, L2 i L3 sygnalizujące stan poszczególnych faz.
Front urządzenia zawiera nazwę modelu, oznaczenie zasilania 3 × 400 V + N oraz numerację zacisków.
Konstrukcja obudowy jest przystosowana do montażu na standardowej szynie TH35 w szafie sterowniczej.
Materiały dodatkowe
Przekaźniki kontroli faz CKF-318, CZF-BT , przekaźnik napięciowy CP-710-zasada pracy na przykładach. — Zobacz także nasze inne urządzenie
Video Poradnik Praktyka Elektryka - CKF 318 - czujnik kolejności faz — Zobacz także nasze inne urządzenie
Video Poradnik Praktyka Elektryka - CP 710 - przekaźnik napięciowy — Zobacz także nasze inne urządzenie
Schematy
Wymiary
Schemat podłączenia
Parametry Techniczne
Z odłączalnymi zaciskami
Nie
Wymagane zewnętrzne źródło zasilania
Tak
Kontrola kolejności faz
Nie
Detekcja zaniku fazy
Tak
Funkcja kontroli podnapięciowej
Tak
Funkcja kontroli nadnapięciowej
Tak
Kontrola asymetrii faz
Tak
Minimalna regulowana zwłoka czasowa przy zaniku zasilania
1 s
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania
1 s
Liczba styków przełącznych
1
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Napięcie zasilające dla AC 50 Hz
150-280 V
Minimalna regulowana zwłoka czasowa przy podaniu zasilania
4 s
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania
4 s
Liczba styków rozwiernych
0
Liczba styków zwiernych
0
Napięcie pracy dla AC 50 Hz
150-280 V
Znamionowy prąd załączania
16 A
Rodzaj napięcia zasilającego
AC
Rodzaj napięcia zasilania
AC
Głębokość
0 mm
Wysokość
0 mm
Szerokość
0 mm
O firmie F&F
F&F to polski producent automatyki domowej i przemysłowej z wieloletnim doświadczeniem. Od lat dostarczamy innowacyjne, niezawodne i łatwe w obsłudze rozwiązania, które podnoszą komfort oraz bezpieczeństwo w domach i na halach produkcyjnych. Nasze urządzenia projektujemy i w całości produkujemy w Polsce, kładąc szczególny nacisk na jakość, nowoczesne technologie i wsparcie techniczne dla naszych klientów.
Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4 s, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach styk przekaźnika jest rozłączony i uruchomienie silnika jest niemożliwe.
Dzięki pomiarowi rzeczywistej skutecznej wartości napięcia (TrueRMS) czujnik gwarantuje poprawne działanie również w przypadku pracy w mocno zakłóconej sieci zasilającej.
- Napięcie zasilania
- 3 × 400 V + N
- Montaż
- na szynie 35 mm
- Element wykonawczy
- przekaźnik
- Współpraca z agregatami prądotwórczymi
- NIE
- Kontrola zaniku / asymetrii faz
- TAK
- Kontrola kolejności faz
- NIE
- Kontrola styków stycznika
- NIE
- Maksymalny prąd obciążenia
- 16 A
- Konfiguracja styków
- 1 × NO/NC
- Separacja styku
- TAK
- Asymetria napięciowa zadziałania
- 55 V
- Histereza napięciowa
- 5 V
- Opóźnienie wyłączenia
- 4 s
- Kontrola zasilania
- 3 × LED zielona
- Przyłącze
- zaciski śrubowe 4,0 mm²
- Moment dokręcający
- 0,5 Nm
- Pobór mocy
- 1,6 W
- Temperatura pracy
- -25÷40°C
- Wymiary
- 2 moduły (35 mm)
- Stopień ochrony
- IP20
- TrueRMS
- TAK
