Czujnik zaniku fazy CZF-BT
91,08 zł
-
-
Zobacz wszystkie w: Oprawy oświetleniowe
-
-
Polecane serie:
-
-
- Nowość
CZF-312-TRMS
Czujnik zaniku fazy CZF-312 TRMS
Czujnik zaniku fazy TrueRMS do ochrony silników
Dlaczego warto wybrać CZF-312-TRMS?
Pomiar napięcia TrueRMS
Zasilanie 3×400 V+N
Progi asymetrii 40–80 V
Styki przekaźnika separowane 1×NO + 1×NC
Obciążenie styków 2×8 A
Montaż na szynie DIN TH-35
Sygnalizacja 3×LED zielona
Opóźnienie wyłączenia 0,5 s
Obudowa 1 moduł 18 mm
Pomiar rzeczywistej wartości skutecznej napięcia pozwala na prawidłową ocenę parametrów sieci również przy odkształconym lub zakłóconym przebiegu napięcia. Dzięki temu czujnik skuteczniej wspiera pracę instalacji, w których występują zakłócenia typowe dla układów przemysłowych i napędowych.
Urządzenie wykrywa zanik napięcia w dowolnej fazie, przekroczenie dopuszczalnych progów napięcia fazowego oraz asymetrię ustawianą w zakresie 40–80 V. Po wykryciu anomalii rozłącza obwód sterowania stycznika, chroniąc silnik przed warunkami mogącymi prowadzić do przegrzania lub uszkodzenia.
Trzy diody LED informują o stanie poszczególnych faz, przekroczeniu progów napięciowych, asymetrii oraz błędnym podłączeniu przewodu neutralnego. Ułatwia to szybkie uruchomienie, serwis i lokalizację problemów w rozdzielnicy bez konieczności rozbudowanej diagnostyki zewnętrznej.
Do sieci trójfazowej
Pracuje w instalacjach 3×400 V+N wymagających nadzoru napięć fazowych.
Automatyczny powrót
Przekaźnik załącza się ponownie po powrocie prawidłowych parametrów sieci.
Kompaktowy montaż
Szerokość 18 mm ułatwia instalację w ograniczonej przestrzeni rozdzielnicy.

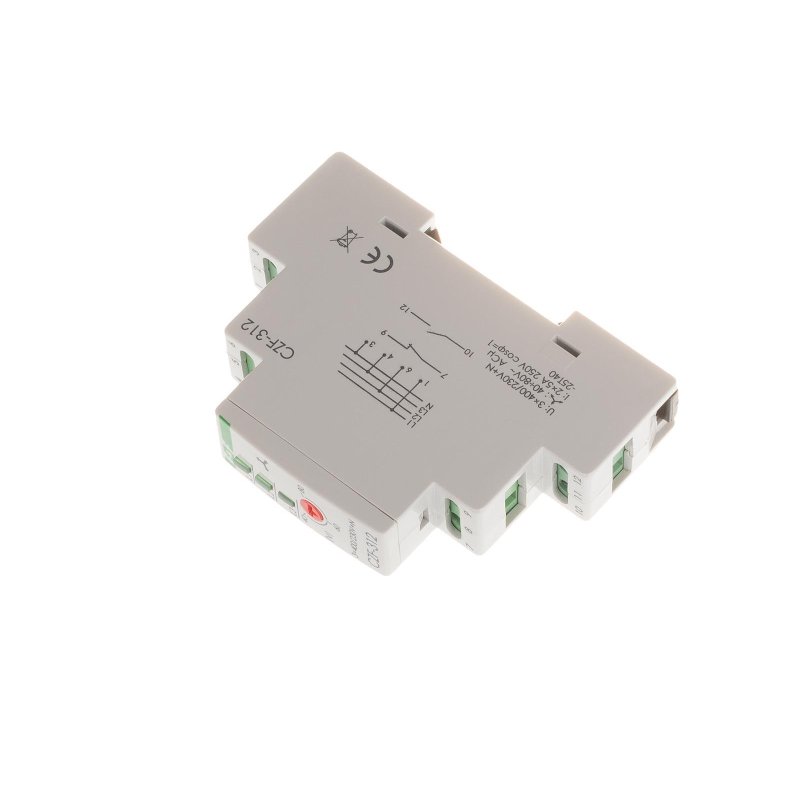

CZF-312-TRMS – wizualizacja urządzenia
Poznaj inne zalety CZF-312-TRMS

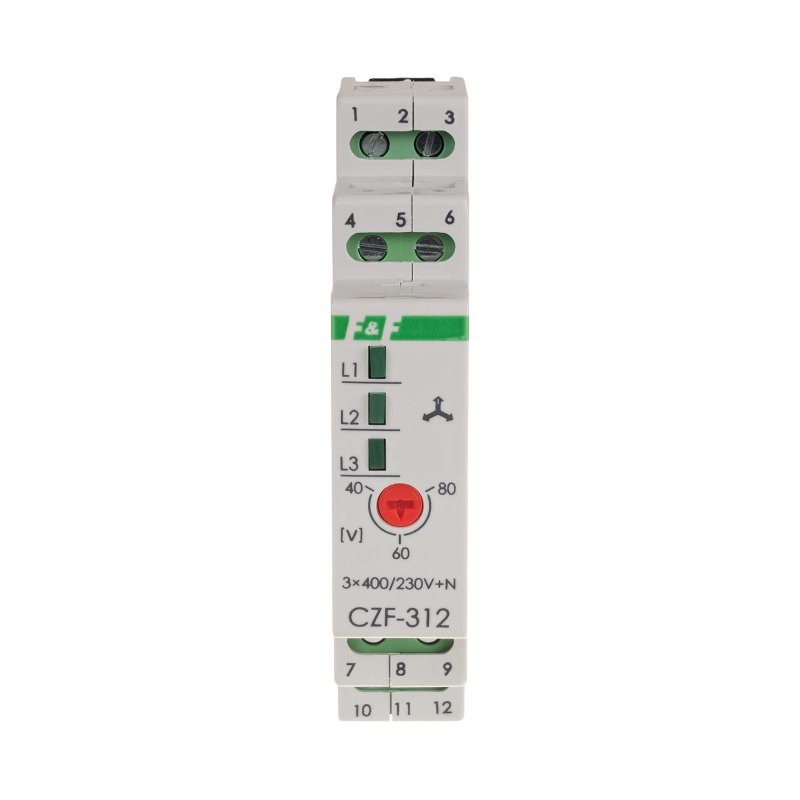

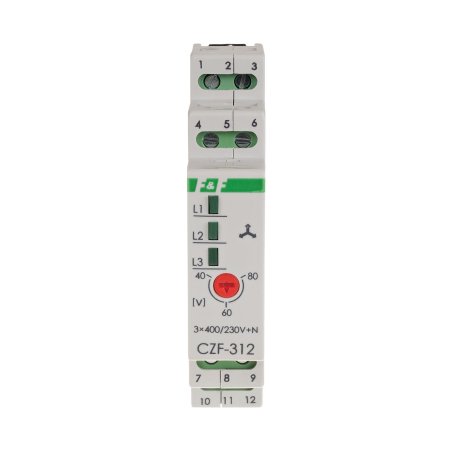

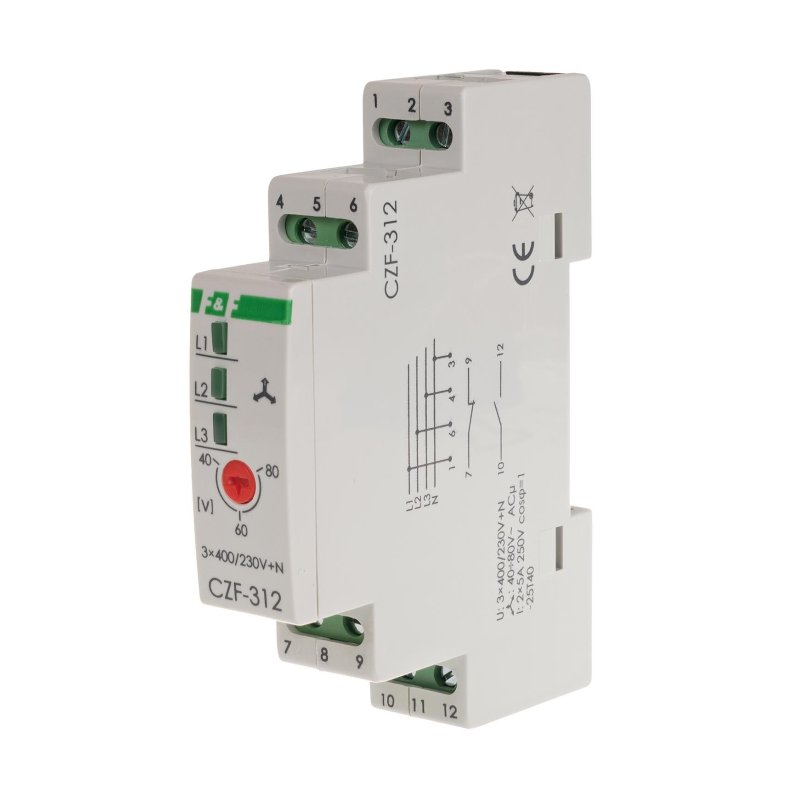

Urządzenie ma wąską obudowę o szerokości 1 modułu, przeznaczoną do montażu w rozdzielnicy elektrycznej.
Na froncie widoczne są opisane zaciski śrubowe do podłączenia przewodów fazowych, neutralnych oraz styków przekaźnika.
Panel czołowy wyposażono w trzy zielone diody LED sygnalizujące stan napięcia w poszczególnych fazach.
Widoczne pokrętło umożliwia ustawienie progu asymetrii napięciowej w zakresie oznaczonym na skali 40–80 V.
Kształt obudowy jest przystosowany do montażu na szynie TH35 w standardowej rozdzielnicy.
Materiały dodatkowe
Przekaźniki kontroli faz CKF-318, CZF-BT , przekaźnik napięciowy CP-710-zasada pracy na przykładach. — Zobacz także nasze inne urządzenie
Video Poradnik Praktyka Elektryka - CKF 318 - czujnik kolejności faz — Zobacz także nasze inne urządzenie
Video Poradnik Praktyka Elektryka - CP 710 - przekaźnik napięciowy — Zobacz także nasze inne urządzenie
Schematy
Wymiary
Schemat podłączenia
Parametry Techniczne
Z odłączalnymi zaciskami
Nie
Wymagane zewnętrzne źródło zasilania
Tak
Kontrola kolejności faz
Nie
Detekcja zaniku fazy
Tak
Funkcja kontroli podnapięciowej
Tak
Funkcja kontroli nadnapięciowej
Tak
Kontrola asymetrii faz
Tak
Minimalna regulowana zwłoka czasowa przy zaniku zasilania
0,5 s
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania
0,5 s
Liczba styków rozwiernych
1
Liczba styków zwiernych
1
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Napięcie zasilające dla AC 50 Hz
150-280 V
Minimalna regulowana zwłoka czasowa przy podaniu zasilania
4 s
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania
4 s
Liczba styków przełącznych
0
Napięcie pracy dla AC 50 Hz
150-280 V
Znamionowy prąd załączania
8 A
Rodzaj napięcia zasilającego
AC
Rodzaj napięcia zasilania
AC
Głębokość
0 mm
Wysokość
0 mm
Szerokość
0 mm
Poznaj nasze inne rozwiązania!
O firmie F&F
F&F to polski producent automatyki domowej i przemysłowej z wieloletnim doświadczeniem. Od lat dostarczamy innowacyjne, niezawodne i łatwe w obsłudze rozwiązania, które podnoszą komfort oraz bezpieczeństwo w domach i na halach produkcyjnych. Nasze urządzenia projektujemy i w całości produkujemy w Polsce, kładąc szczególny nacisk na jakość, nowoczesne technologie i wsparcie techniczne dla naszych klientów.
Działanie
Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 0,5 s, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach styk przekaźnika jest rozłączony i uruchomienie silnika jest niemożliwe.
Dzięki pomiarowi rzeczywistej skutecznej wartości napięcia (TrueRMS) czujnik gwarantuje poprawne działanie również w przypadku pracy w mocno zakłóconej sieci zasilającej.
SCHEMAT
- Napięcie zasilania
- 3 × 400 V + N
- Montaż
- na szynie 35 mm
- Element wykonawczy
- 2 × przekaźnik
- Współpraca z agregatami prądotwórczymi
- NIE
- Kontrola zaniku / asymetrii faz
- TAK
- Kontrola kolejności faz
- NIE
- Kontrola styków stycznika
- NIE
- Maksymalny prąd obciążenia
- 2 × 8 A
- Konfiguracja styków
- 1×NO+1×NC
- Separacja styku
- TAK
- Asymetria napięciowa zadziałania
- 40÷80 V
- Histereza napięciowa
- 5 V
- Opóźnienie wyłączenia
- 0,5 s
- Kontrola zasilania
- 3 × LED zielona
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Moment dokręcający
- 0,4 Nm
- Pobór mocy
- 0,8 W
- Temperatura pracy
- -25÷40°C
- Wymiary
- 1 moduł (18 mm)
- Stopień ochrony
- IP20
- TrueRMS
- TAK
