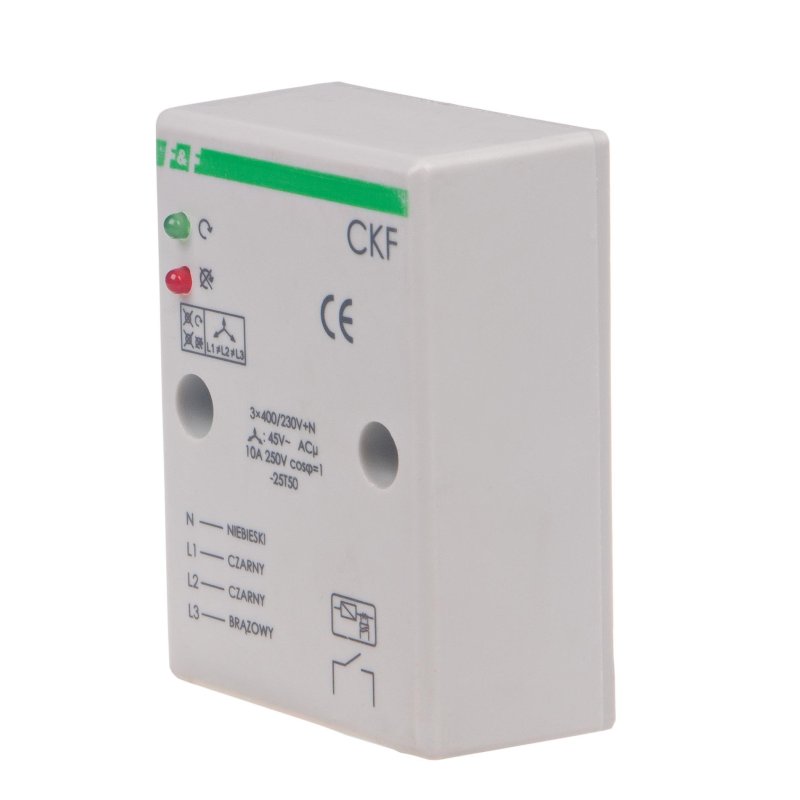

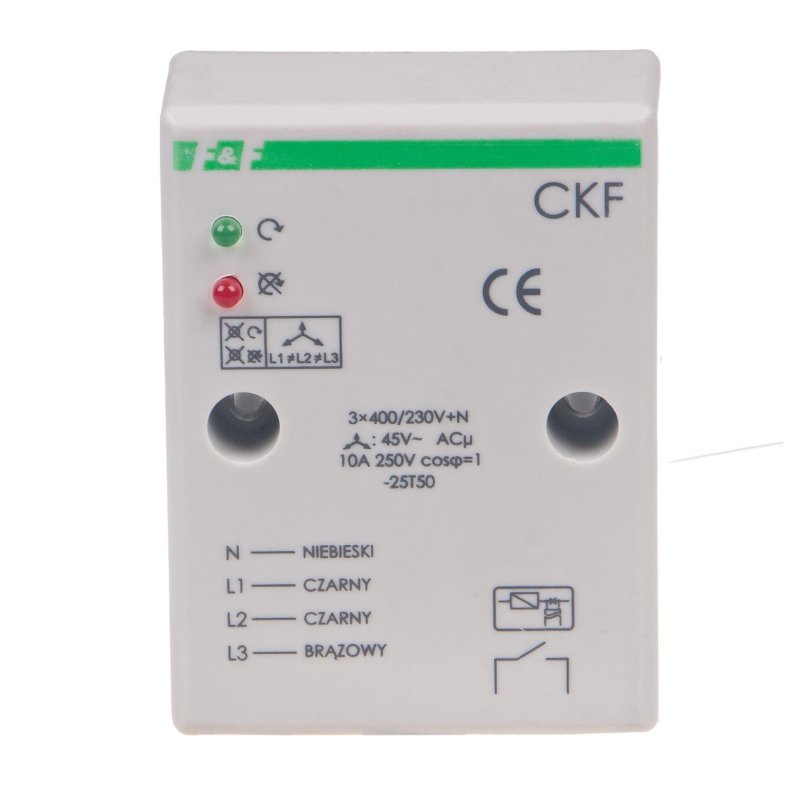

Czujnik kolejności i zaniku fazy CKF-TRMS

Kontrola zasilania silnika trójfazowego

CKF-TRMS został przeznaczony do kontroli warunków zasilania silników elektrycznych pracujących w sieci 3 × 400 V + N.

Czujnik kontroluje zanik fazy, asymetrię napięć, wartości napięcia fazowego oraz kolejność faz. W przypadku wystąpienia nieprawidłowych warunków zmienia stan wyjścia przekaźnikowego, dzięki czemu może zostać wykorzystany w obwodzie sterowania silnikiem.

Takie rozwiązanie pozwala wykorzystać CKF-TRMS jako element kontroli warunków zasilania w układzie zabezpieczenia napędu.

TrueRMS – rzeczywista wartość skuteczna napięcia

Najważniejszą cechą CKF-TRMS jest zastosowanie pomiaru TrueRMS, czyli rzeczywistej wartości skutecznej napięcia.

Ma to znaczenie w instalacjach, w których przebieg napięcia może być odkształcony lub zakłócony. Pomiar TrueRMS pozwala uwzględnić rzeczywistą wartość skuteczną takiego przebiegu podczas kontroli napięcia.

Dzięki temu CKF-TRMS może być stosowany w układach, w których istotna jest kontrola napięcia również w warunkach odbiegających od idealnego przebiegu sinusoidalnego.

Stały próg asymetrii 45 V

CKF-TRMS wykorzystuje stały próg asymetrii napięciowej 45 V. Użytkownik nie musi więc regulować tego parametru podczas konfiguracji urządzenia.

Histereza napięciowa wynosi 5 V.

Stały próg jest dobrym rozwiązaniem w instalacjach, w których określony poziom asymetrii jest wystarczający i nie ma potrzeby indywidualnego dopasowywania czułości zabezpieczenia.

Kontrola napięcia fazowego

CKF-TRMS kontroluje również wartość napięcia fazowego. Dla tego modelu minimalne napięcie fazy wynosi 150 V, a maksymalne 280 V.

Dzięki temu zabezpieczenie obejmuje nie tylko całkowity zanik fazy i asymetrię napięć, ale również sytuacje, w których napięcie fazowe znajduje się poza określonym zakresem.

W połączeniu z pomiarem TrueRMS pozwala to kontrolować rzeczywistą wartość skuteczną napięcia w monitorowanym układzie.

Kontrola kolejności faz

CKF-TRMS kontroluje również kolejność faz zasilających silnik. Jest to istotne w przypadku napędów, dla których kierunek obrotów ma znaczenie.

Nieprawidłowa kolejność faz może spowodować zmianę kierunku wirowania silnika. Kontrola kolejności pozwala wykryć taki stan i uniemożliwić uruchomienie napędu w nieprawidłowych warunkach.

Funkcja ta ma szczególne znaczenie podczas uruchamiania instalacji oraz po zmianach w sposobie podłączenia przewodów fazowych.

Opóźnienie reakcji na nieprawidłowe zasilanie

CKF-TRMS wykorzystuje różne czasy reakcji zależnie od rodzaju wykrytej nieprawidłowości.

• asymetria napięciowa – 4 s,
• zanik fazy – 1 s,
• ponowne załączenie – 4 s.

Rozdzielenie czasów pozwala urządzeniu inaczej reagować na asymetrię napięć i całkowity zanik fazy.

Po powrocie prawidłowych warunków zasilania ponowne załączenie następuje po określonym przez producenta opóźnieniu.

Wyjście przekaźnikowe do obwodu sterowania

CKF-TRMS posiada separowany styk 1 × NO o maksymalnym prądzie obciążenia 10 A (AC-1).

Wyjście może zostać wykorzystane w obwodzie sterowania silnikiem lub innym urządzeniem wykonawczym. Dzięki temu czujnik może przekazywać informację o prawidłowym lub nieprawidłowym stanie zasilania do dalszej części układu.

Montaż natynkowy

CKF-TRMS różni się od modułowych czujników z tej rodziny sposobem montażu. Producent przewidział dla niego montaż natynkowy, a obudowa ma wymiary 51 × 67 × 26 mm.

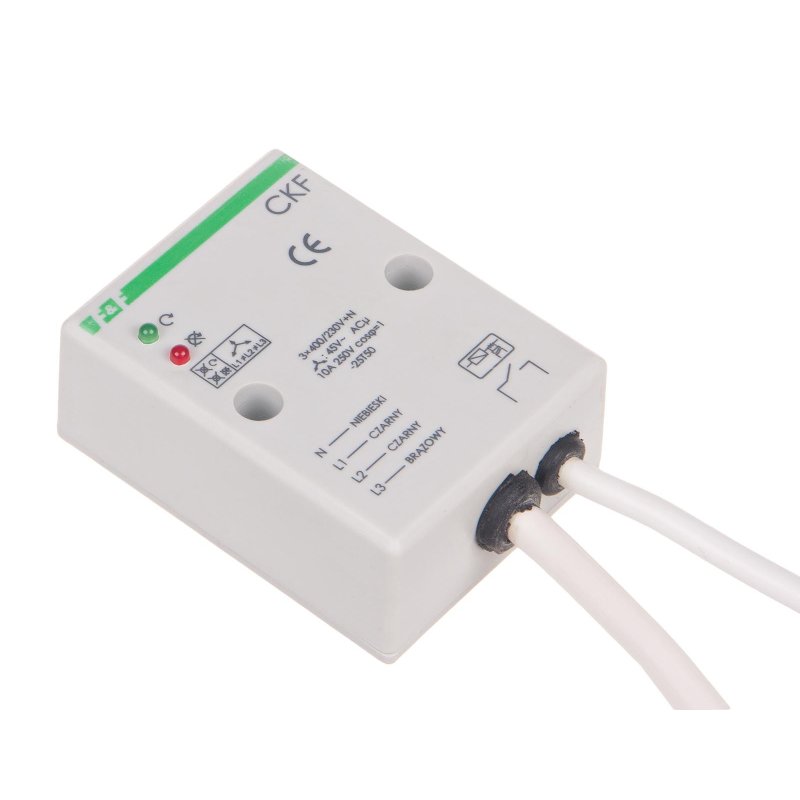

Do podłączenia zastosowano przewody OMY 4 × 1 mm² oraz 2 × 0,75 mm² o długości 0,5 m.

Takie wykonanie pozwala umieścić urządzenie bezpośrednio przy chronionym układzie lub w innym miejscu, w którym montaż natynkowy jest wygodniejszy od instalacji modułowej w rozdzielnicy.

CKF-TRMS czy CKF-B TRMS?

Oba modele wykorzystują TrueRMS, pracują w sieci 3 × 400 V + N i mają stały próg asymetrii.

Różnią się jednak konstrukcją i parametrami:

• CKF-TRMS – próg asymetrii 45 V, styk 1 × NO / 10 A, montaż natynkowy,
• CKF-B TRMS – próg asymetrii 55 V, styk 1 × NO / 16 A, montaż na szynie TH-35.

CKF-TRMS warto więc wybrać wtedy, gdy potrzebny jest natynkowy czujnik TrueRMS ze stałym progiem 45 V.

Jeżeli urządzenie ma być montowane modułowo w rozdzielnicy i potrzebny jest styk o większej obciążalności, warto rozważyć CKF-B TRMS.

CKF-TRMS czy CKF-BR TRMS?

Oba modele wykorzystują TrueRMS, ale różnią się sposobem ustawiania progu asymetrii.

CKF-TRMS ma stały próg asymetrii 45 V, natomiast CKF-BR TRMS umożliwia regulację progu w zakresie 40–80 V.

To podstawowa różnica przy wyborze między tymi modelami:

stały próg 45 V → CKF-TRMS
regulowany próg 40–80 V → CKF-BR TRMS.

Jeżeli instalacja wymaga indywidualnego dopasowania poziomu asymetrii, bardziej elastycznym rozwiązaniem będzie CKF-BR TRMS.

Kiedy warto wybrać CKF-TRMS?

CKF-TRMS będzie odpowiednim wyborem, gdy potrzebny jest czujnik kolejności i zaniku faz do silnika trójfazowego, pracujący w sieci 3 × 400 V + N, a jednocześnie istotne są:

• pomiar TrueRMS,
• kontrola napięcia fazowego 150–280 V,
• stały próg asymetrii 45 V,
• kontrola kolejności faz,
• montaż natynkowy.

Model nie wymaga regulacji progu asymetrii i oferuje separowany styk 1 × NO o obciążalności 10 A.

CKF-TRMS nie jest przeznaczony do współpracy z agregatami prądotwórczymi.
