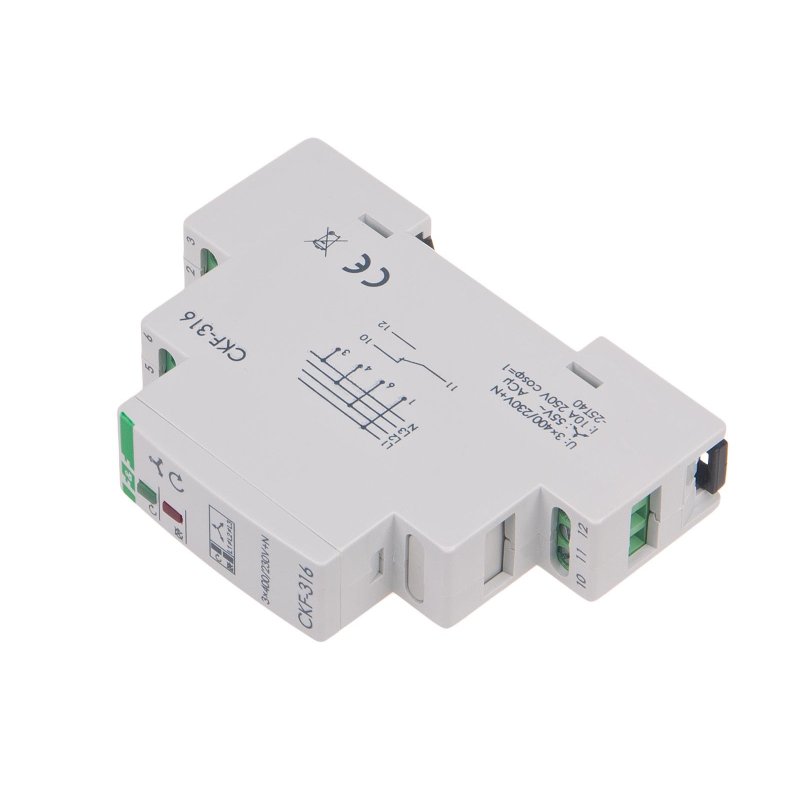

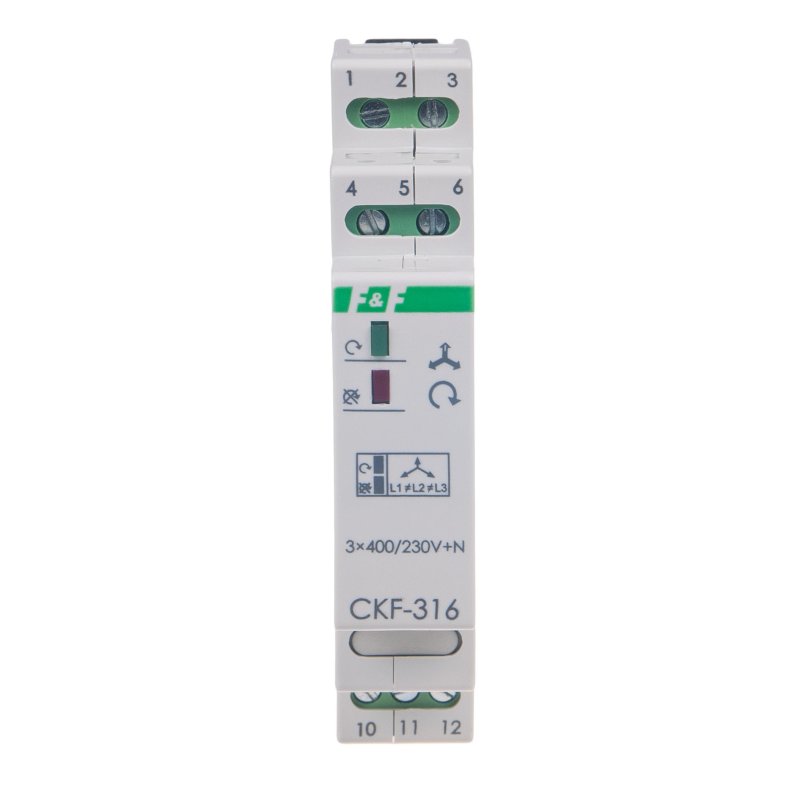

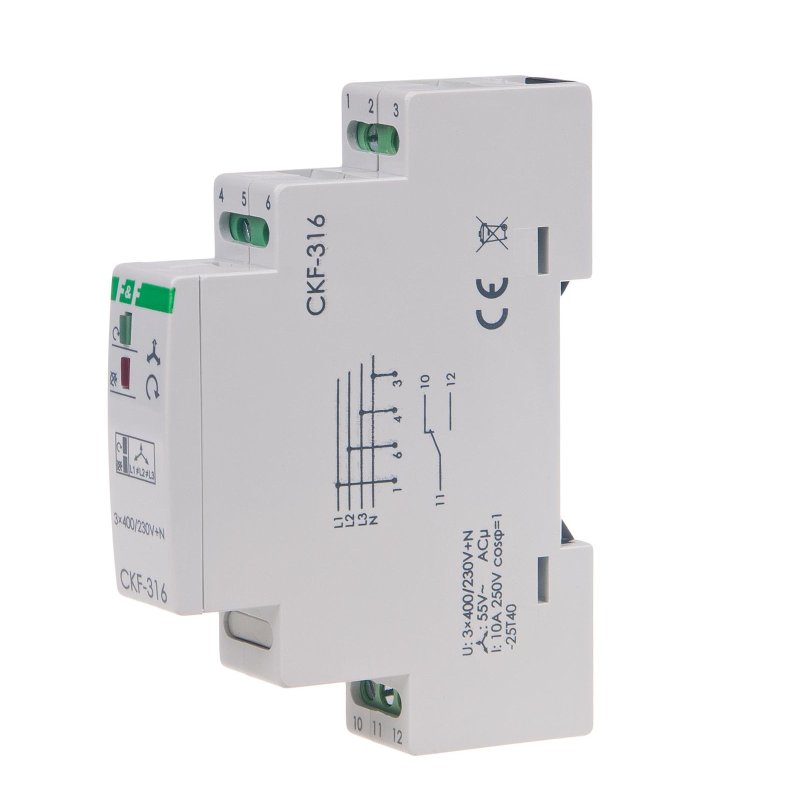

Czujnik kolejności i zaniku fazy CKF-316

Kontrola faz dla bezpiecznej pracy silnika

CKF-316 to czujnik kolejności i zaniku fazy przeznaczony do nadzorowania zasilania silników elektrycznych pracujących w sieci trójfazowej.

Urządzenie kontroluje warunki zasilania i reaguje na nieprawidłowości mogące zakłócić pracę silnika. Obejmuje to przede wszystkim nieprawidłową kolejność faz, zanik napięcia w co najmniej jednej fazie, zbyt niskie lub zbyt wysokie napięcie fazowe oraz asymetrię napięć między fazami.

Dzięki temu CKF-316 może być elementem układu sterowania odpowiedzialnego za nadzorowanie prawidłowych warunków zasilania silnika.

Kontrola kolejności faz

W silniku trójfazowym kolejność faz wpływa na kierunek wirowania. CKF-316 kontroluje kolejność faz i nie pozwala na uruchomienie silnika w przypadku wykrycia nieprawidłowej sekwencji.

Ma to znaczenie w układach, w których prawidłowy kierunek obrotów silnika jest istotny dla działania urządzenia.

Po przywróceniu właściwej kolejności faz ponowne załączenie jest możliwe.

Zanik fazy i kontrola napięcia

CKF-316 nadzoruje trzy fazy zasilania. Producent określa dla urządzenia:

• minimalne napięcie fazy: 150 V,
• maksymalne napięcie fazy: 280 V.

Czujnik reaguje również na zanik napięcia w co najmniej jednej fazie. Przy wystąpieniu takiego stanu sterowany obwód zostaje wyłączony.

Dzięki temu CKF-316 kontroluje nie tylko obecność faz, ale również zakres napięcia, w którym układ może pracować.

Stały próg asymetrii 55 V

CKF-316 posiada stały próg asymetrii napięciowej zadziałania wynoszący 55 V. Jeżeli asymetria napięć między fazami przekroczy tę wartość, czujnik powoduje wyłączenie sterowanego obwodu.

Jest to istotna cecha przy wyborze modelu. W rodzinie CKF znajdują się również urządzenia z regulowanym progiem asymetrii, natomiast w CKF-316 wartość 55 V jest stała.

Opóźnienia reakcji na nieprawidłowe zasilanie

CKF-316 wykorzystuje różne czasy reakcji zależnie od rodzaju wykrytego problemu.

Dla tego modelu:

• opóźnienie wyłączenia przy asymetrii – 4 s,
• opóźnienie wyłączenia przy braku fazy – 1 s,
• opóźnienie załączenia – 4 s.

Takie rozwiązanie pozwala ograniczyć wpływ krótkotrwałych zmian parametrów zasilania, a jednocześnie zapewnia szybszą reakcję w przypadku zaniku fazy.

Histereza napięciowa 5 V

CKF-316 posiada histerezę napięciową 5 V. Po wystąpieniu nieprawidłowości ponowne załączenie następuje po powrocie napięcia do odpowiedniego poziomu z uwzględnieniem wartości histerezy.

Rozwiązanie to ogranicza ryzyko wielokrotnego przełączania urządzenia przy napięciu znajdującym się w pobliżu wartości granicznej.

Separowany styk 1×NO/NC

Jedną z najważniejszych cech CKF-316 jest zastosowanie separowanego styku przełącznego 1×NO/NC. Maksymalne obciążenie tego styku w kategorii AC-1 wynosi 8 A.

Styk NO/NC daje większą swobodę projektowania obwodu sterowania niż pojedynczy styk NO. Może zostać wykorzystany do współpracy z elementem wykonawczym odpowiedzialnym za sterowanie silnikiem.

Przy projektowaniu układu należy uwzględnić parametry obciążenia styku.

Kompaktowy montaż na szynie DIN

CKF-316 został zaprojektowany do montażu na szynie TH-35 i zajmuje tylko 1 moduł, czyli 18 mm szerokości.

Takie wykonanie pozwala umieścić czujnik bezpośrednio w rozdzielnicy razem z pozostałymi aparatami układu sterowania.

Urządzenie wykorzystuje zaciski śrubowe do przewodów o przekroju 2,5 mm².

Gdzie zastosować CKF-316?

CKF-316 jest przeznaczony do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej przed nieprawidłowymi warunkami zasilania.

Może być wykorzystany w układach, w których istotna jest kontrola:

• kolejności faz,
• zaniku napięcia w fazie,
• poziomu napięcia poszczególnych faz,
• asymetrii napięć między fazami.

Najważniejszym zadaniem urządzenia jest nadzorowanie zasilania i wyłączenie sterowanego obwodu w przypadku wykrycia określonych nieprawidłowości.

CKF-316 a podstawowy CKF

Oba urządzenia służą do kontroli kolejności i zaniku faz, ale różnią się sposobem montażu, konfiguracją styku i progiem asymetrii.

CKF-316 ma:

• styk 1×NO/NC,
• stały próg asymetrii 55 V,
• montaż na szynie TH-35,
• szerokość 1 modułu (18 mm),
• zaciski śrubowe 2,5 mm².

Podstawowy CKF ma natomiast styk 1×NO, stały próg asymetrii 45 V oraz wykonanie natynkowe z fabrycznymi przewodami przyłączeniowymi.

Jeżeli więc potrzebny jest czujnik montowany na szynie DIN z przełącznym stykiem NO/NC, CKF-316 jest wariantem lepiej dopasowanym do takiej zabudowy.

CKF-316 czy CKF-317?

Warto zwrócić uwagę również na różnicę pomiędzy CKF-316 i CKF-317.

CKF-316 ma stały próg asymetrii 55 V, natomiast CKF-317 umożliwia jego regulację w zakresie 40–80 V. Oba modele wykorzystują styk 1×NO/NC, montaż na szynie TH-35 i zaciski śrubowe 2,5 mm².

Jeżeli wymagana jest konkretna, stała wartość progu, CKF-316 będzie prostszym wyborem. Jeżeli próg asymetrii powinien być dopasowywany do konkretnej instalacji, warto sprawdzić CKF-317.
