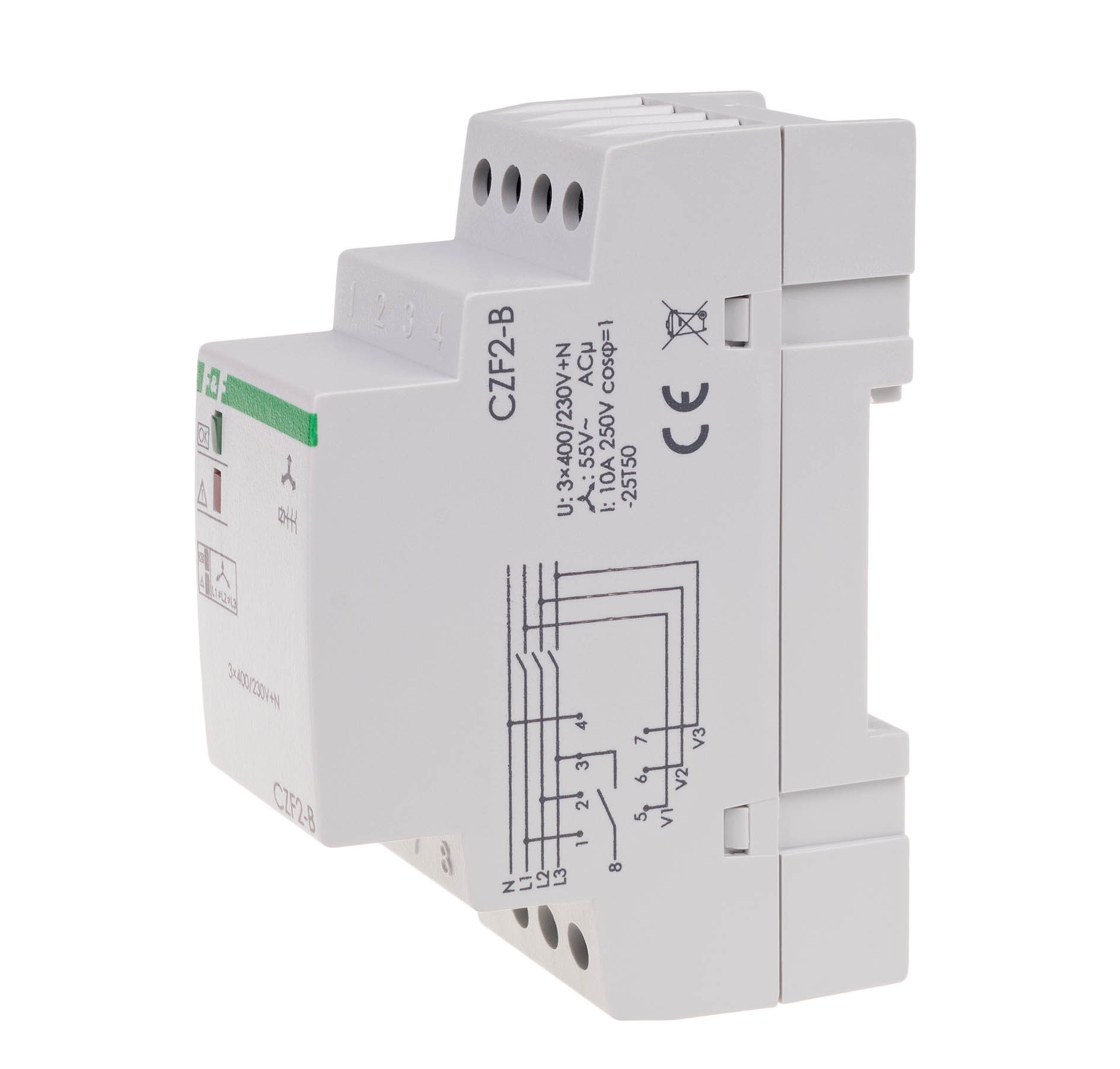

Czujnik zaniku fazy CZF-2

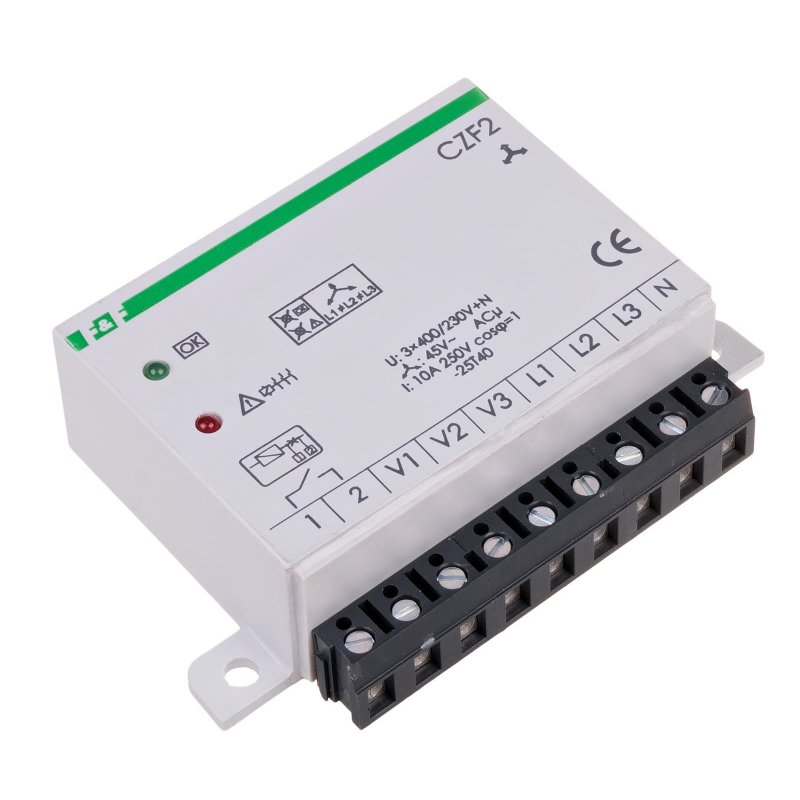

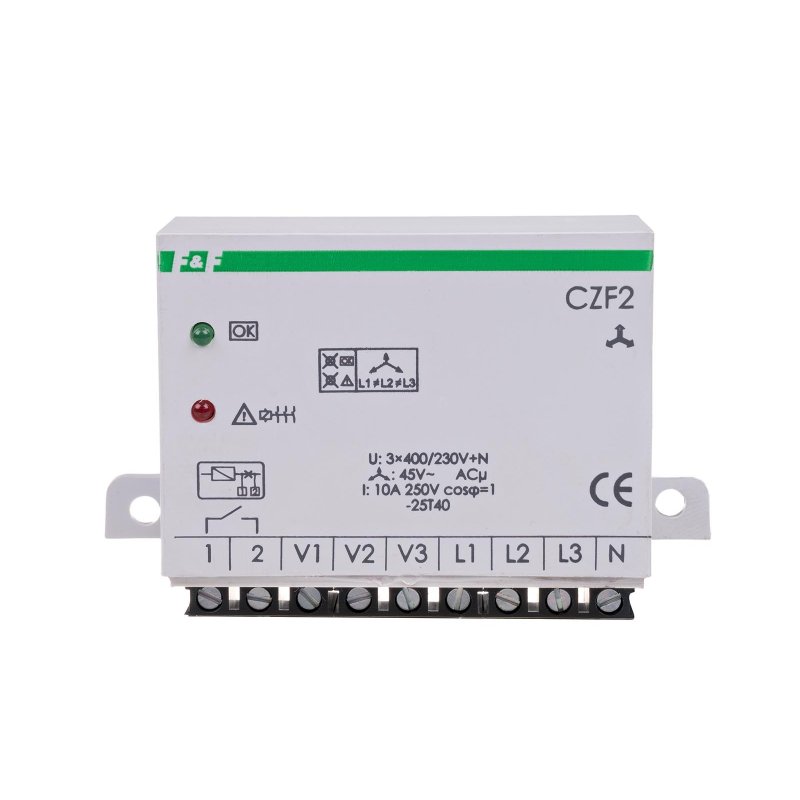

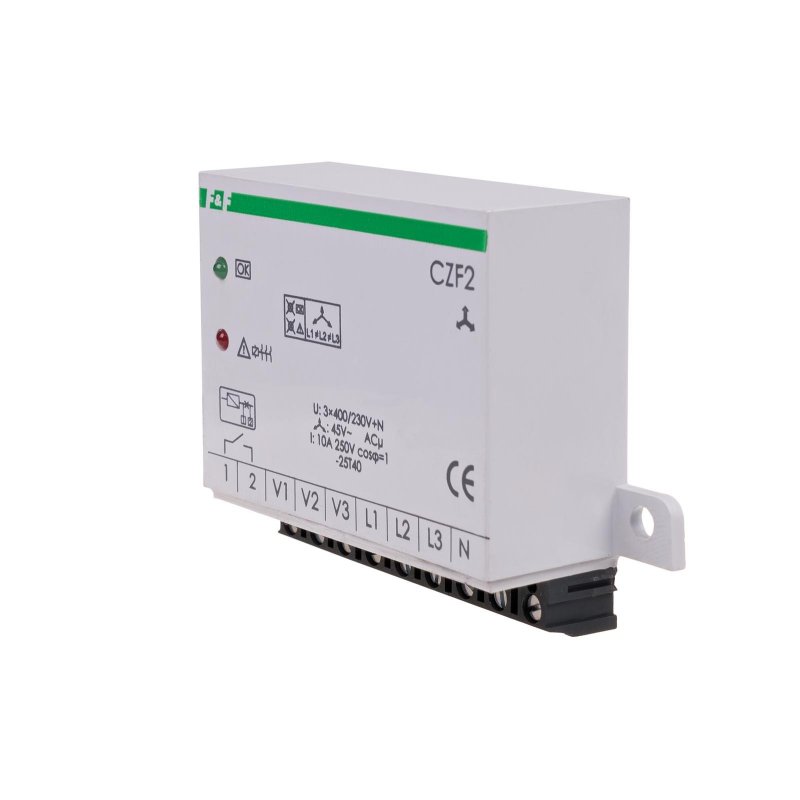

Czujnik zaniku fazy CZF2 – kontrola zasilania i styków stycznika

W układach napędowych nieprawidłowe napięcie zasilania lub uszkodzenie stycznika może zakłócić pracę silnika elektrycznego i zwiększyć ryzyko jego uszkodzenia. Czujnik zaniku fazy F&F CZF2 monitoruje zasilanie trójfazowe oraz kontroluje styki stycznika załączającego silnik. Dzięki temu wykrywa zarówno nieprawidłowości napięcia, jak i awarię elementu wykonawczego.

Najważniejsza różnica względem podstawowego modelu CZF to kontrola styków stycznika. Jeżeli czujnik wykryje ich awarię, wyłącza silnik na stałe. Ponowne uruchomienie jest możliwe dopiero po usunięciu usterki i ponownym załączeniu zasilania.

Jak działa czujnik zaniku fazy CZF2?

Urządzenie przeznaczone jest do instalacji trójfazowych 3 × 400 V + N. Monitoruje napięcia między fazami i reaguje na:

• zanik napięcia w dowolnej fazie;
• asymetrię napięć między fazami przekraczającą próg zadziałania;
• awarię styków stycznika załączającego silnik.

Próg asymetrii napięciowej jest stały i wynosi 45 V. Wyłączenie z powodu nieprawidłowości napięcia następuje z opóźnieniem 4 sekund, co ogranicza ryzyko niepotrzebnego zatrzymania silnika wskutek chwilowego spadku napięcia.

Po powrocie napięcia do prawidłowych wartości czujnik może automatycznie przywrócić pracę układu. Ponowne załączenie następuje przy wzroście napięcia o 5 V powyżej poziomu zadziałania, zgodnie z histerezą napięciową urządzenia.

Kontrola styków stycznika – najważniejsza zaleta CZF2

W porównaniu z podstawowym czujnikiem CZF model CZF2 oferuje dodatkową funkcję kontroli styków stycznika załączającego silnik. Ma ona znaczenie w instalacjach, w których oprócz monitorowania zasilania istotne jest również wykrywanie awarii elementu sterującego pracą napędu.

Jeśli urządzenie wykryje uszkodzenie któregokolwiek z kontrolowanych styków stycznika, wyłącza silnik na stałe. Sam powrót prawidłowego napięcia nie powoduje ponownego uruchomienia.

Aby przywrócić pracę układu, należy całkowicie odłączyć zasilanie, usunąć usterkę stycznika, a następnie ponownie załączyć zasilanie. Takie działanie zapobiega automatycznemu wznowieniu pracy z niesprawnym elementem wykonawczym.

Gdzie sprawdzi się CZF2?

CZF2 można stosować w układach sterowania i zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej, w których wymagane jest monitorowanie napięcia oraz kontrola styków stycznika.

Przykładowe zastosowania obejmują:

• układy napędowe maszyn i urządzeń;
• automatykę przemysłową;
• instalacje techniczne wykorzystujące silniki trójfazowe;
• układy sterowania silnikiem za pośrednictwem stycznika;
• instalacje, w których awaria stycznika może zakłócić bezpieczną pracę napędu.

Przy doborze urządzenia należy uwzględnić parametry silnika, sposób sterowania oraz pozostałe zabezpieczenia wymagane w danej instalacji.

CZF2 a podstawowy CZF – czym różnią się te modele?

Oba czujniki służą do wykrywania zaniku fazy i nadmiernej asymetrii napięć. Model CZF2 ma jednak dodatkową funkcję kontroli styków stycznika załączającego silnik.

W praktyce oznacza to, że CZF2 warto rozważyć wtedy, gdy sam monitoring napięcia nie jest wystarczający i potrzebna jest również kontrola stanu stycznika. Jeśli instalacja wymaga wyłącznie wykrywania zaniku fazy i asymetrii napięć, można rozważyć podstawowy model CZF.

Co należy wiedzieć przed zakupem?

CZF2 nie kontroluje kolejności faz, dlatego nie wykrywa zamiany kolejności przewodów fazowych jako osobnego rodzaju nieprawidłowości. Nie jest również przeznaczony do współpracy z agregatami prądotwórczymi.

Przed zakupem warto sprawdzić wymagane funkcje zabezpieczenia, parametry zasilania i sposób włączenia czujnika do układu sterowania. Należy także pamiętać, że czujnik kontroli faz nie zastępuje pozostałych zabezpieczeń silnika wymaganych w konkretnej instalacji.

CZF2 to rozwiązanie dla układów, w których potrzebna jest kontrola zaniku fazy i asymetrii napięć połączona z nadzorem styków stycznika załączającego silnik.
