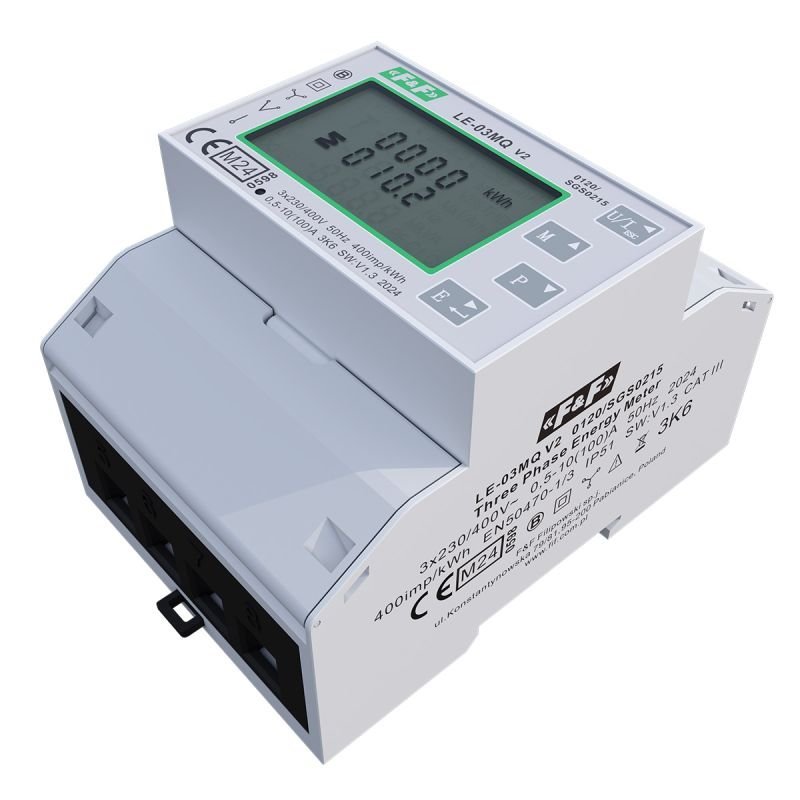

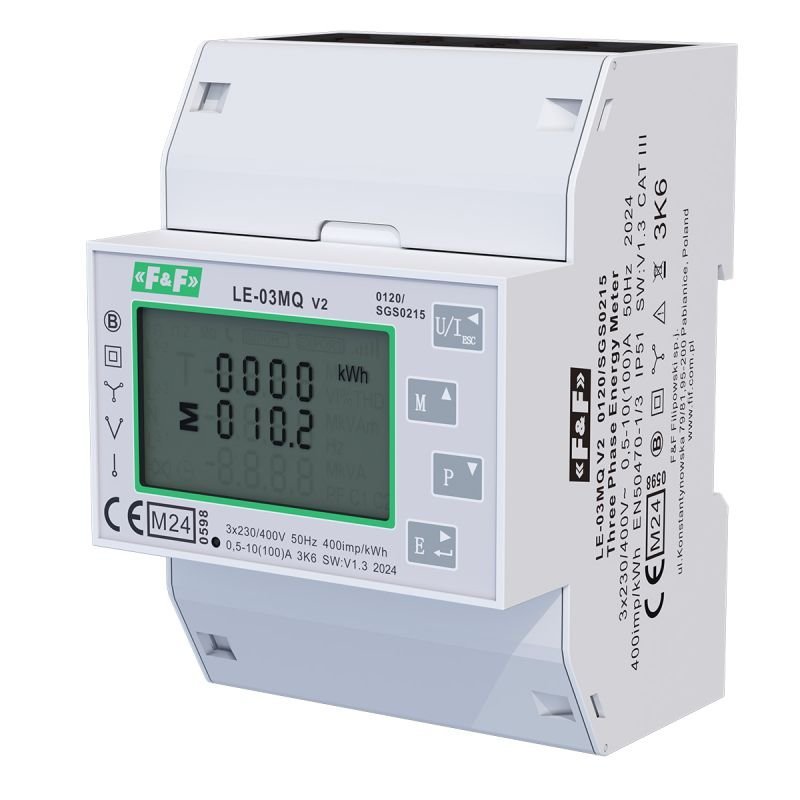

Licznik zużycia energii LE-01
110,79 zł
-
-
Zobacz wszystkie w: Oprawy oświetleniowe
-
-
Polecane serie:
-
-
- Nowość
LE-03MQ
Licznik zużycia energii LE-03MQ
LE-03MQ – licznik energii z Modbus RTU
Dlaczego warto wybrać LE-03MQ?
Trójfazowy pomiar bezpośredni do 100A
Dwukierunkowy pomiar energii czynnej i biernej
Klasa dokładności B
Komunikacja Modbus RTU
Certyfikat MID 2014/32/EU
Podświetlany wyświetlacz LCD
2 wyjścia impulsowe SO
Montaż na szynie TH-35
Zabezpieczenie konfiguracji hasłem
Interfejs RS-485 z protokołem Modbus RTU pozwala włączyć licznik do przewodowej sieci zdalnego odczytu. Ułatwia to integrację z systemami monitorowania energii, automatyką budynkową oraz rozwiązaniami przemysłowymi, w których liczy się stały dostęp do danych pomiarowych bez konieczności ręcznego spisywania wskazań.
LE-03MQ rejestruje energię czynną i bierną w kierunku poboru oraz oddawania. Taka funkcjonalność zwiększa zakres zastosowań urządzenia, szczególnie w instalacjach wymagających rozdzielenia przepływów energii, kontroli obciążeń i dokładnej analizy bilansu energetycznego.
Oprócz wskazań energii licznik prezentuje napięcia, prądy, częstotliwość, moce, współczynnik mocy, harmoniczne THD oraz zapotrzebowanie. Dzięki temu wspiera diagnostykę instalacji, ocenę jakości zasilania i wykrywanie niekorzystnych warunków pracy odbiorników.
Dokładny pomiar
Klasa B i zgodność MID wspierają wiarygodne rozliczanie energii.
Integracja systemowa
RS-485 i Modbus RTU ułatwiają podłączenie do automatyki.
Elastyczne zastosowanie
Obsługuje instalacje jednofazowe i trójfazowe w rozdzielnicach.
Poznaj inne zalety LE-03MQ
Urządzenie ma modułową obudowę o szerokości 4,5 modułu, przystosowaną do zabudowy w rozdzielnicy na szynie TH-35.

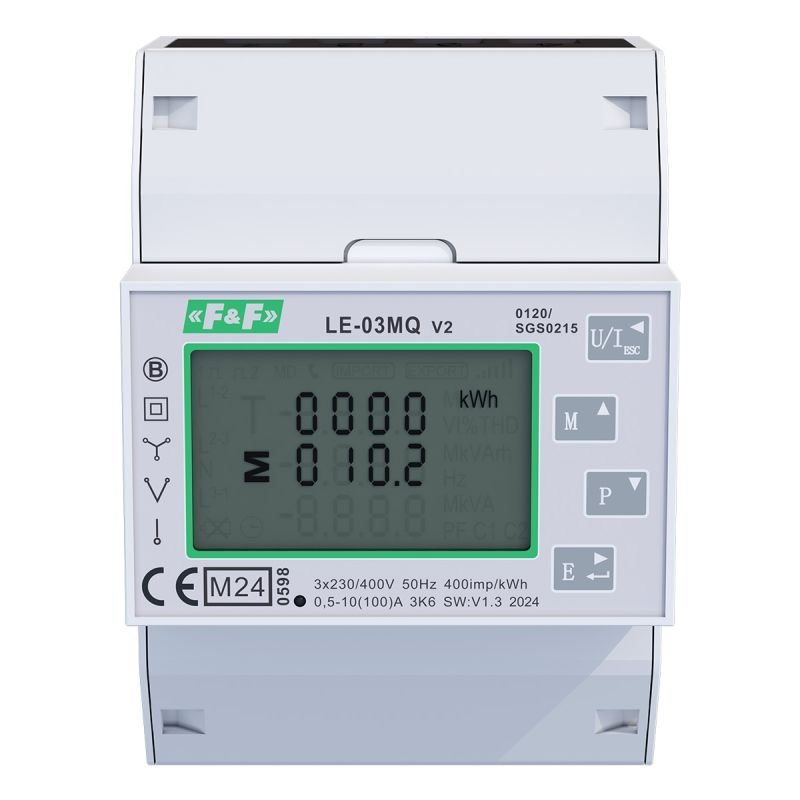

Na froncie znajduje się wielofunkcyjny wyświetlacz LCD z podświetleniem, przeznaczony do prezentacji energii i parametrów sieci.
Cztery przyciski na panelu czołowym umożliwiają przełączanie ekranów pomiarowych oraz obsługę menu konfiguracyjnego.
Przyłącza śrubowe znajdują się w górnej i dolnej części obudowy, pod osłonami zacisków z możliwością plombowania.
Widoczne diody LED służą do sygnalizacji sczytywania lub impulsów, ułatwiając kontrolę pracy licznika podczas eksploatacji.
Materiały dodatkowe
Liczniki energii elektrycznej - liczniki do pomiaru bezpośredniego i półpośredniego. 5 lat gwarancji — Zobacz także nasze inne urządzenie
NOWOŚĆ F&F 2026 // LE-03 seria 4Q - pomiar energii indukcyjnej i pojemnościowej — Zobacz także nasze inne urządzenie
Liczniki zużycia energii elektrycznej FOX 40A, 100A, 200A, 400A (zdalny odczyt) - przegląd oferty — Zobacz także nasze inne urządzenie
Schematy
Wymiary
Schemat podłączenia
Parametry Techniczne
Prąd znamionowy (In)
10 A
Maksymalny prąd (Imax)
100 A
Napięcie znamionowe (Un) N-L
160-265 V
Model
Pomiar bezpośredni
Pomiar profilu obciążenia
Nie
Blokada cofania licznika
Tak
Legalizowany
Tak
Liczba impulsów
0,01-100 imp/kWh (kvarh)
Szerokość wyrażona liczbą modułów
4,5
EDL40/EEC40
Nie
Z blokadą kodem
Tak
Zakres częstotliwości
50-50 Hz
Typ licznika
Elektroniczny
Klasa dokładności
B
Liczba faz
Trójfazowe / trójfazowe z przewodem neutralnym
Rodzaj energii mierzonej
Moc czynna i bierna
Odpowiednie do
Pobór/zwrot
Liczba taryf licznika
Jednotaryfowy
Dopuszczenie
MID (Measuring Instruments Directive)
Wyjście impulsowe
Elektryczny
Rodzaj wyjścia impulsowego
S0
Rodzaj wskaźnika
Cyfrowy
Sposób montażu
Adapter szyny DIN
Rodzaj interfejsu
Modbus
Stopień ochrony (IP)
IP51
Liczba pozycji licznika
7
Wysokość
100 mm
Głębokość
65 mm
Szerokość
72 mm
Pobór mocy
2 W
Poznaj nasze inne rozwiązania!
Pliki do pobrania
LE-03MQ-declaration-pref-origin-status-1.pdf
LE-03MQ-declaration-RoHS-pl-1.pdf
Karta katalogowa.pdf
le-03mq-instrukcja-obslugi.pdf
LE-03MQ instrukcja skrócona.pdf
le-03mq-schemat-cad-dxf.dxf
LE-03MQ v2 deklaracja CE.pdf
LE-03MQ v2 instrukcja skrócona.pdf
LE-03MQ v2 instrukcja obsługi.pdf
le-03mq-mid-certyfikat.pdf
ff-certyfikat-reach-pl-2026.pdf
O firmie F&F
F&F to polski producent automatyki domowej i przemysłowej z wieloletnim doświadczeniem. Od lat dostarczamy innowacyjne, niezawodne i łatwe w obsłudze rozwiązania, które podnoszą komfort oraz bezpieczeństwo w domach i na halach produkcyjnych. Nasze urządzenia projektujemy i w całości produkujemy w Polsce, kładąc szczególny nacisk na jakość, nowoczesne technologie i wsparcie techniczne dla naszych klientów.
LE-03MQ jest statycznym (elektronicznym), wzorcowanym licznikiem energii elektrycznej prądu przemiennego 1-fazowego lub 3-fazowego w układzie bezpośrednim.
Służy do wskazań i rejestracji pobranej energii elektrycznej oraz parametrów sieci zasilającej z możliwością zdalnego odczytu wskazań poprzez przewodową sieć standardu Modbus RTU.
Konfiguracja licznika odbywa się poprzez menu konfiguracyjne dostępne z panelu czołowego oraz poprzez port komunikacyjny zgodnie z funkcjami programowymi Modbus RTU.
Funkcje
* 3-fazowy
* dwukierunkowy
* pomiar bezpośredni 100 A
* wskazanie kWh/kvar (pobrana/oddana)
* wskazania parametrów sieci
* zgodność z MID
* protokół Modbus RTU
* port RS-485
* wyjście impulsowe SO
* podświetlany, wielofunkcyjny wyświetlacz LCD
* zabezpieczenie konfiguracji licznika hasłem
Mierzone wartości
| Energia czynna pobrana/oddana | AE+/AE- | [kWh] |
| Energia bierna pobrana/oddana | RE+/RE- | [kvarh] |
| Napięcia fazowe | U1, U2, U3 | [V] |
| Prądy fazowe | I1, I2, I3 | [A] |
| Częstotliwość | F | [Hz] |
| Moc czynna | P | [W] |
| Moc bierna | Q | [var] |
| Moc pozorna | S | [VA] |
| Współczynnik mocy | cosϕ | |
| Harmoniczne | THD | |
| Zapotrzebowanie na moc i prąd |
Program serwisowy
LE Config
Program umożliwia testowy odczyt wartości naliczonej energii oraz dokonanie nastaw podstawowych parametrów licznika.
Program LE Config > pobierz
Komunikacja PC-LE za pomocą konwertera USB CN-USB-485 ►
Program bezpłatny.
Programy do zdalnego odczytu wskazań liczników
LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW, LE-03MW-CT
MeternetPRO
Program MeternetPRO umożliwia zdalny odczyt stanów oraz wskazań liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Aplikacja jest integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Dane można dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu umożliwia dowolna przeglądarka internetowa. W przypadku sieci LAN z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.
Moduł rozliczeń abonentowych zużycia energii elektrycznej
Jest to moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.
Schemat
- Typ
- trójfazowy
- Montaż
- na szynie 35 mm
- Pomiar
- Bezpośredni
- Minimalny prąd mierzony
- 0,02 A
- Prąd bazowy
- 0,5÷10 A
- Napięcie odniesienia
- 3×400 V+N
- Prąd maksymalny
- 3×100 A
- Pobór własny licznika
- 10 VA; 2 W
- Zakres wskazań liczydła
- 0÷99999,99 kWh
- Zgodność
- MID
- Protokół komunikacyjny
- MODBUS RTU
- Porty
- RS-485
- Podświetlenie LCD
- TAK
- Sygnalizacja sczytywania
- 2 x LED
- Klasa dokładności
- B
- Stała licznika kWh/kvarh
- 0,01; 0,1; 1; 10; 100; 1000 imp.
- Wyjście impulsowe kWh/kvarh
- otwarty kolektor
- Napięcie podłączenia kWh/kvarh
- maks. 30 V DC
- Prąd podłączenia kWh/kvarh
- maks. 27 mA
- Czas impulsu kWh/kvarh
- 60, 100, 200 ms
- Przeciążalność
- 30×lmax/10 ms
- Izolacja
- 4 kV/1 min.; 6 kV/1 μs
- Napięcie mierzone L-N
- 100÷289 V AC
- Napięcie mierzone L-L
- 173÷500 V AC
- Przyłącze
- zaciski śrubowe 25 mm²
- Temperatura pracy
- -20÷55°C
- Wymiary
- 4,5 modułu (75 mm)
- Stopień ochrony
- IP51
- Układ pomiarowy
-
3-fazowy 3 przewodowy
3-fazowy 4 przewodowy - Komunikacja
- Modbus
- 2-kierunkowy pomiar energii
- TAK
