Licznik zużycia energii LE-01
110,79 zł
-
-
Zobacz wszystkie w: Oprawy oświetleniowe
-
-
Polecane serie:
-
-
- Promocja
- Nowość
LE-03M
Licznik zużycia energii LE-03M z transmisją danych
Trójfazowy licznik energii z Modbus RTU
Dlaczego warto wybrać LE-03M?
Pomiar trójfazowy 4-przewodowy
Bezpośredni pomiar do 3×80 A
Komunikacja Modbus RTU
Certyfikat MID 2014/32/EU
Klasa dokładności B
Wyjście impulsowe OC
Stała 800 imp/kWh
Zakres pracy -25÷55°C
Obudowa 4,5 modułu
Port RS-485 i protokół Modbus RTU umożliwiają przewodową transmisję danych do systemów monitorowania energii, sterowników, rejestratorów lub oprogramowania serwisowego. Użytkownik może odczytywać wskazania bez lokalnej kontroli licznika, co usprawnia obsługę rozdzielnic, automatyki budynkowej i instalacji przemysłowych.
Zgodność z dyrektywą MID oraz klasa dokładności B według EN50470-3 potwierdzają wiarygodność pomiaru energii czynnej pobranej. To istotna przewaga w zastosowaniach, w których licznik służy do ewidencji, porównywania zużycia lub przygotowywania danych do rozliczeń wewnętrznych.
LE-03M wykonuje pomiar w układzie bezpośrednim dla instalacji 3×230/400 V i prądów do 3×100 A. Takie rozwiązanie upraszcza montaż w wielu standardowych obwodach trójfazowych, ogranicza liczbę elementów instalacji i ułatwia wdrożenie podliczania energii dla wybranych odbiorów.
Montaż rozdzielnicowy
Kompaktowa konstrukcja modułowa ułatwia montaż w instalacjach elektrycznych.
Do monitoringu
Komunikacja RS-485 wspiera zdalny odczyt danych pomiarowych.
Do podliczania
Przeznaczony do ewidencji energii w obwodach trójfazowych.
Poznaj inne zalety LE-03M

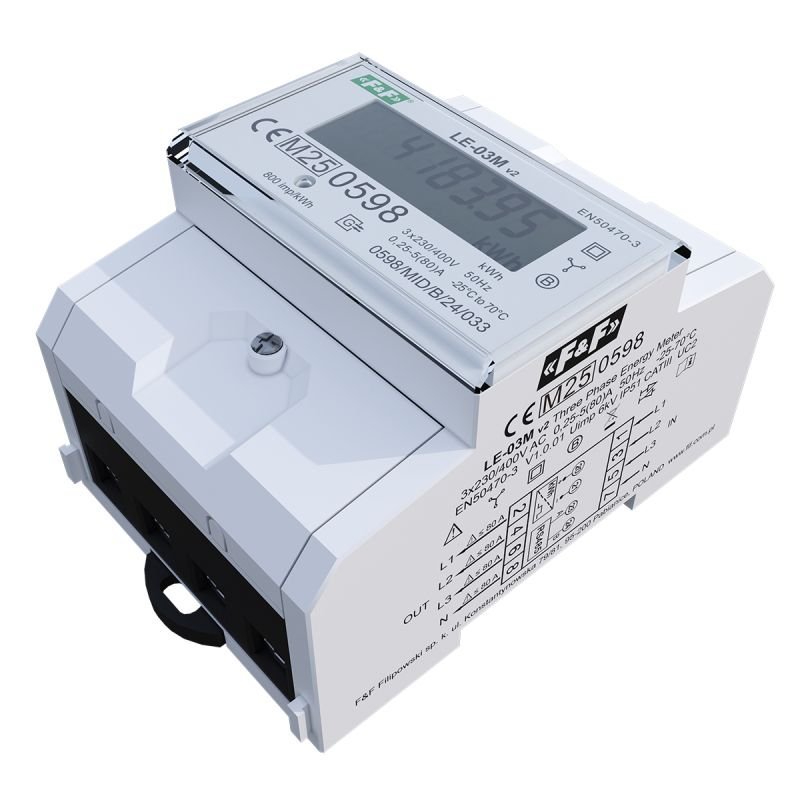

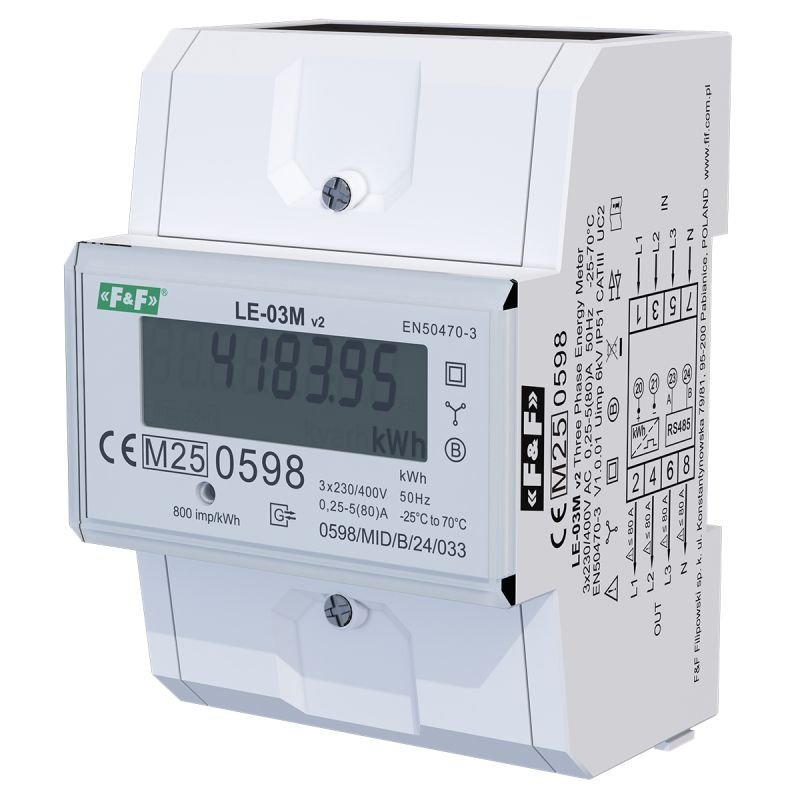

Widoczna obudowa z tworzywa PC+ABS ma szerokość 4,5 modułu, czyli 75 mm, i jest przeznaczona do zabudowy w rozdzielnicy.

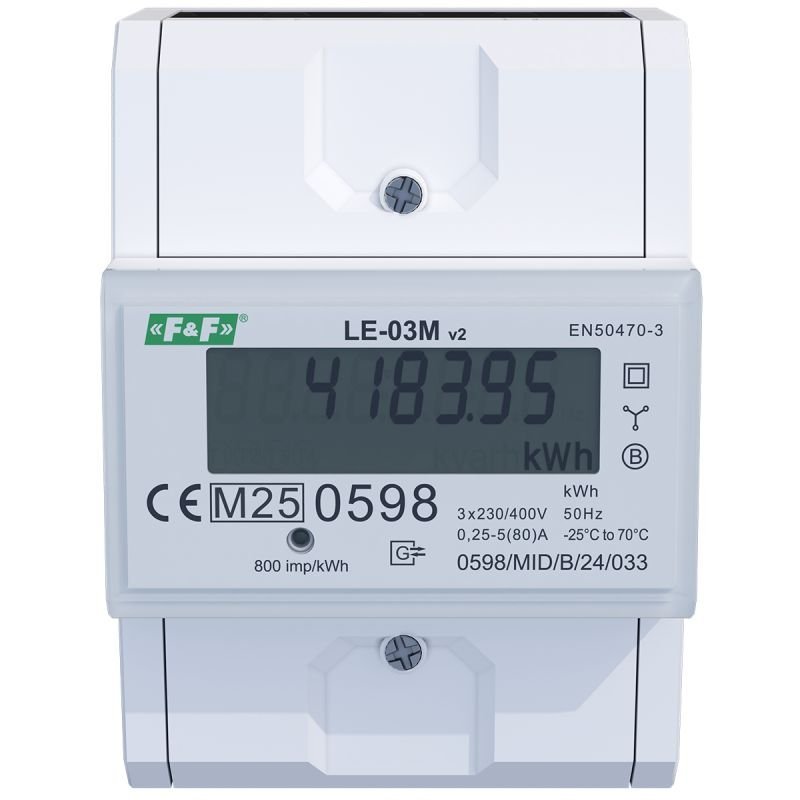

Na panelu przednim znajduje się wyświetlacz LCD prezentujący wskazanie energii pobranej w kWh. Wyświetlacz nie ma podświetlenia.
Na obudowie widoczna jest czerwona dioda LED informująca o sczytywaniu lub poborze energii zgodnie ze stałą 800 imp/kWh.
Urządzenie posiada zaciski śrubowe dla obwodów mocy, wyjścia impulsowego oraz komunikacji RS-485, dostępne w strefie przyłączeniowej licznika.
Konstrukcja licznika przewiduje plombowanie osłony zacisków wejściowych i wyjściowych, co ogranicza nieuprawniony dostęp do połączeń.
Materiały dodatkowe
Liczniki energii elektrycznej - liczniki do pomiaru bezpośredniego i półpośredniego. 5 lat gwarancji — Zobacz także nasze inne urządzenie
NOWOŚĆ F&F 2026 // LE-03 seria 4Q - pomiar energii indukcyjnej i pojemnościowej — Zobacz także nasze inne urządzenie
Liczniki zużycia energii elektrycznej FOX 40A, 100A, 200A, 400A (zdalny odczyt) - przegląd oferty — Zobacz także nasze inne urządzenie
Schematy
Wymiary

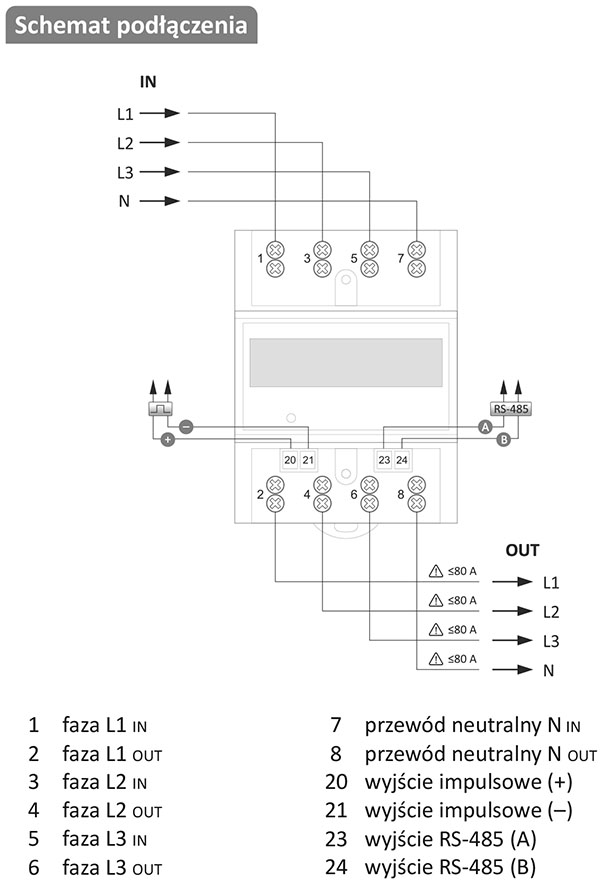

Schemat podłączenia
Parametry Techniczne
Prąd znamionowy (In)
5 A
Maksymalny prąd (Imax)
80 A
Model
Pomiar bezpośredni
Pomiar profilu obciążenia
Nie
Blokada cofania licznika
Tak
Legalizowany
Tak
Szerokość wyrażona liczbą modułów
4,5
EDL40/EEC40
Nie
Z blokadą kodem
Nie
Napięcie znamionowe (Un) N-L
160-265 V
Zakres częstotliwości
50-50 Hz
Liczba impulsów
800-800 imp/kWh (kvarh)
Typ licznika
Elektroniczny
Klasa dokładności
B
Liczba faz
Trójfazowe / trójfazowe z przewodem neutralnym
Rodzaj energii mierzonej
Moc czynna
Odpowiednie do
Pobór
Liczba taryf licznika
Jednotaryfowy
Dopuszczenie
MID (Measuring Instruments Directive)
Wyjście impulsowe
Elektryczny
Rodzaj wyjścia impulsowego
S0
Rodzaj wskaźnika
Cyfrowy
Stopień ochrony (IP)
IP20
Liczba pozycji licznika
8
Wysokość
100 mm
Głębokość
65 mm
Szerokość
75 mm
Pobór mocy
2 W
Sposób montażu
Adapter szyny DIN
Rodzaj interfejsu
Modbus
Poznaj nasze inne rozwiązania!
Pliki do pobrania
LE-03M-declaration-pref-origin-status-1.pdf
LE-03M-declaration-RoHS-pl-1.pdf
Karta katalogowa.pdf
sieci-komunikacyjne-prezentacja-tech.pdf
LE-03M instrukcja skrócona dla wersji z MID.pdf
le-03m-schemat-cad-dxf.dxf
LE-03M instrukcja skrócona dla wersji bez MID.pdf
LE-03M deklaracja CE.pdf
ramka-danych-modbus.pdf
LE-03M v2 instrukcja skrócona.pdf
le-03m-mid-certyfikat.pdf
certyfikat-mid-d.pdf
ff-certyfikat-reach-pl-2026.pdf
O firmie F&F
F&F to polski producent automatyki domowej i przemysłowej z wieloletnim doświadczeniem. Od lat dostarczamy innowacyjne, niezawodne i łatwe w obsłudze rozwiązania, które podnoszą komfort oraz bezpieczeństwo w domach i na halach produkcyjnych. Nasze urządzenia projektujemy i w całości produkujemy w Polsce, kładąc szczególny nacisk na jakość, nowoczesne technologie i wsparcie techniczne dla naszych klientów.
Licznik LE-03M jest statycznym (elektronicznym), wzorcowanym licznikiem zużycia energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim.
Służy do wskazań i rejestracji pobranej energii elektrycznej z możliwością zdalnego odczytu wskazań przez sieć przewodową standardu RS-485.
Działanie
Licznik LE-03M pod wpływem przepływającego prądu i przyłożonego napięcia dokonuje precyzyjnego pomiaru ilości pobieranej energii elektrycznej.
Pobór energii sygnalizowany jest przez miganie diody LED (800 imp/kWh).
Suma energii pobranej przez trzy fazy przeliczana jest na całkowitą energię pobraną przez układ trójfazowy a jej wartość wskazywana jest przez wyświetlacz LCD.
Cyfry po przecinku oznaczają dziesiętne lub setne części kWh (w zależności od zarejestrowanego zużycia energii).
Komunikacja
Komunikacja z licznikiem przy wykorzystaniu interfejsu komunikacyjnego RS-485 obsługującego standard Modbus RTU.
Pełna konfiguracja parametrów komunikacji, takich jaj adres sieciowy, prędkość, kontrola parzystości i liczba bitów stopu.
Mierzone wartości
Energia czynna pobrana AE+ [kWh]
Wyjście impulsowe
Licznik posiada separowane wyjście impulsowe typu otwarty kolektor (OC).
Pozwala to na podłączenie zewnętrznego urządzenia sczytującego (SO) generowane przez licznik impulsy.
Czas trwania impulsu (poziom wysoki) min. 90 ms. Podłączenie odbiornika impulsów nie jest wymagane do poprawnej pracy urządzenia.
LE Config - bezpłatny program serwisowy do licznika prądu
Dzięki programowi LE Config możliwa jest transmisja danych z licznika prądu do komputera PC, testowy odczyt wartości naliczonej energii przez licznik i oraz dokonanie podstawowych ustawień parametrów licznika.
LE Config współpracuje z licznikami prądu:
LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW, LE-03MW-CT
Do pobrania tu: Program LE Config > pobierz
Do komunikacji licznika prądu LE-03M z komputerem niezbędny jest konwerter USB CN-USB-485 ►
Poniżej okno aplikacji LE Config:
MeternetPRO - zdalny odczyt stanów licznika i transmisja danych
Program MeternetPRO umożliwia zdalny odczyt stanów oraz wskazań liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Aplikacja jest integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Dane można dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu jest poprzez dowolną przeglądarkę internetową. W przypadku sieci LAN z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.
Moduł rozliczeń abonentowych zużycia energii elektrycznej
Moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.
- Montaż
- wewnętrzny (zalecana obudowa): IP51; zewnętrzny (wymagana obudowa): IP54
- Pomiar
- Bezpośredni
- Instalacja
- 4-przewodowa
- Napięcie znamionowe
- 3×230/400 V
- Minimalny prąd mierzony
- 0,02 A
- Prąd bazowy
- 3×5 A
- Prąd maksymalny
- 3×80 A
- Zakres pomiarowy napięcia
- 185÷275 V
- Dokładność pomiaru
- (EN50470-3) klasa B
- Częstotliwość znamionowa
- 50 Hz
- Klasa ochronności izolacji
- II klasa
- Obudowa
- tworzywo PC+ABS
- Klasa warunków środowiskowych - mechanicznych
- M1
- Klasa warunków środowiskowych - elektromagnetycznych
- E2
- Pobór własny licznika
- 10 VA; 2 W
- Zakres wskazań liczydła
- 0÷999999,99/9999999,9 kWh
- Stała licznika
- 800 imp/kWh
- Zgodność
- MID
- Porty komunikacyjne
- RS-485
- Protokół komunikacyjny
- MODBUS RTU
- Prędkość transmisji
- 1200, 2400, 4800, 9600, 19200, 38400, 115200 bps
- Parzystość
- NONE, ODD, EVEN
- Bity stopu
- 1, 2
- Wyjście impulsowe - Typ
- otwarty kolektor
- Wyjście impulsowe - Napięcie
- 27 V DC
- Wyjście impulsowe - Prąd
- 27 mA
- Wyjście impulsowe - czas impulsu
- ≥90 ms
- Wyjście impulsowe - stała impulsowania
- 800 imp/kWh
- Wilgotność (bez kondensacji)
- ≤95%
- Podświetlenie LCD
- NIE
- Sygnalizacja sczytywania
- LED czerwona
- Temperatura pracy
- -25÷55°C
- Przyłącze - obwody mocy
- zaciski śrubowe 16 mm²; moment dokręcający 1,5 Nm;
- Przyłącze - wyjście impulsowe
- zaciski śrubowe 1 mm²; moment dokręcający 0,4 Nm;
- Przyłącze - wyjście komunikacyjne
- zaciski śrubowe 1 mm²; moment dokręcający: 0,4 Nm;
- Wymiary
- 4,5 modułu (75 mm)
- Stopień ochrony
- IP20
- Układ pomiarowy
- 3-fazowy 4 przewodowy
- Komunikacja
- Modbus
- 2-kierunkowy pomiar energii
- NIE
- Typ produktu
- Licznik energii
