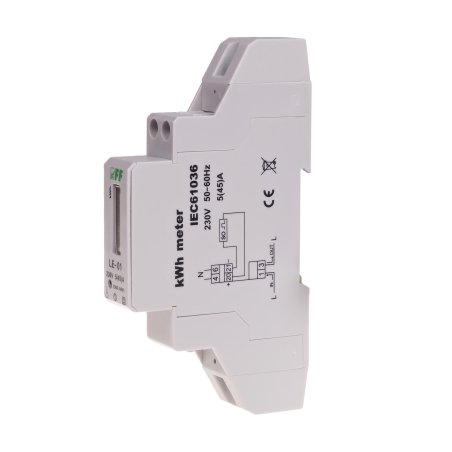

Licznik zużycia energii LE-01
110,79 zł
-
-
Zobacz wszystkie w: Oprawy oświetleniowe
-
-
Polecane serie:
-
-
- Nowość
LE-01MQ

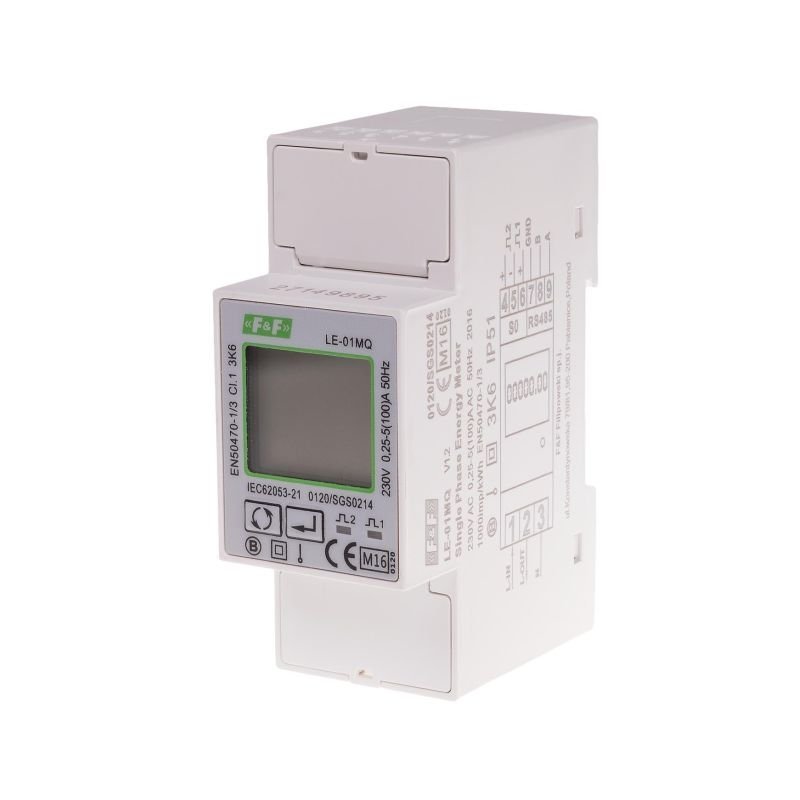

Licznik zużycia energii LE-01MQ
Jednofazowy licznik energii z Modbus RTU
Dlaczego warto wybrać LE-01MQ?
Pomiar jednofazowy bezpośredni 100 A
Dwukierunkowy pomiar energii czynnej i biernej
Certyfikat MID 2014/32/EU
Komunikacja Modbus RTU
Podświetlany wyświetlacz LCD
2 wyjścia impulsowe SO
Montaż na szynie TH-35
Klasa dokładności B
Zabezpieczenie konfiguracji hasłem
Licznik rejestruje energię czynną i bierną w kierunku poboru oraz oddawania. Dzięki temu nadaje się do instalacji, w których ważne jest rozróżnienie przepływu energii, kontrola bilansu oraz dokładniejsze monitorowanie pracy odbiorników i źródeł energii.
Wbudowany port RS-485 i protokół Modbus RTU pozwalają włączyć licznik do systemów zdalnego odczytu, automatyki budynkowej lub przemysłowej. Ułatwia to centralne monitorowanie parametrów sieci, archiwizację danych i przygotowanie raportów zużycia.
Zgodność z MID potwierdza spełnienie wymagań dla liczników energii elektrycznej. To istotna przewaga w aplikacjach, w których pomiar musi być wiarygodny, powtarzalny i możliwy do wykorzystania w rozliczeniach lub ewidencji zużycia.
Precyzyjny pomiar
Klasa B zapewnia wiarygodną rejestrację energii w instalacji jednofazowej.
Zdalny odczyt
RS-485 i Modbus RTU ułatwiają integrację z systemami monitoringu.
Montaż rozdzielnicowy
Obudowa 2 moduły pasuje do standardowych szyn TH-35.
Poznaj inne zalety LE-01MQ
Urządzenie ma kompaktową obudowę o szerokości 2 modułów, przystosowaną do montażu w rozdzielnicy elektrycznej.
Widoczny format obudowy umożliwia osadzenie licznika na standardowej szynie DIN TH-35 stosowanej w rozdzielnicach.
Na froncie znajduje się wielofunkcyjny wyświetlacz LCD prezentujący wartości pomiarowe, jednostki oraz oznaczenia stanu pracy.
Front urządzenia wyposażono w przyciski obsługowe służące do poruszania się po wskazaniach i menu konfiguracyjnym.
Przyłącza zasilania, wyjść impulsowych i RS-485 znajdują się w strefie zaciskowej, z możliwością plombowania osłony zacisków.
Materiały dodatkowe
Liczniki energii elektrycznej - liczniki do pomiaru bezpośredniego i półpośredniego. 5 lat gwarancji — Zobacz także nasze inne urządzenie
Liczniki zużycia energii elektrycznej FOX 40A, 100A, 200A, 400A (zdalny odczyt) - przegląd oferty — Zobacz także nasze inne urządzenie
WIFI Monitor energii do pompy ciepła, fotowoltaiki. Dwukierunkowy pomiar energii. NOWY v.2024 — Zobacz także nasze inne urządzenie
Schematy
Wymiary
Schemat podłączenia
Parametry Techniczne
Prąd znamionowy (In)
5 A
Maksymalny prąd (Imax)
100 A
Model
Pomiar bezpośredni
Pomiar profilu obciążenia
Nie
Blokada cofania licznika
Tak
Legalizowany
Tak
Szerokość wyrażona liczbą modułów
2
EDL40/EEC40
Nie
Z blokadą kodem
Tak
Napięcie znamionowe (Un) N-L
176-276 V
Zakres częstotliwości
50-50 Hz
Liczba impulsów
1000-1000 imp/kWh (kvarh)
Typ licznika
Elektroniczny
Klasa dokładności
B
Liczba faz
Jednofazowe
Rodzaj energii mierzonej
Moc czynna i bierna
Odpowiednie do
Pobór/zwrot
Liczba taryf licznika
Jednotaryfowy
Dopuszczenie
MID (Measuring Instruments Directive)
Wyjście impulsowe
Elektryczny
Rodzaj wyjścia impulsowego
S0
Rodzaj wskaźnika
Cyfrowy
Rodzaj interfejsu
Modbus
Stopień ochrony (IP)
IP51
Liczba pozycji licznika
7
Wysokość
90 mm
Głębokość
65 mm
Szerokość
35 mm
Pobór mocy
2 W
Sposób montażu
Adapter szyny DIN
Pliki do pobrania
LE-01MQ-declaration-pref-origin-status-1.pdf
LE-01MQ-declaration-RoHS-pl-1.pdf
Karta katalogowa.pdf
LE-01MQ instrukcja skrócona.pdf
le-01mq-schemat-cad-dxf.dxf
LE-01MQ instrukcja obsługi.pdf
LE-01MQ deklaracja CE.pdf
le-01mq-mid-certyfikat.pdf
ff-certyfikat-reach-pl-2026.pdf
LE-01MQ v2 instrukcja skrócona.pdf
O firmie F&F
F&F to polski producent automatyki domowej i przemysłowej z wieloletnim doświadczeniem. Od lat dostarczamy innowacyjne, niezawodne i łatwe w obsłudze rozwiązania, które podnoszą komfort oraz bezpieczeństwo w domach i na halach produkcyjnych. Nasze urządzenia projektujemy i w całości produkujemy w Polsce, kładąc szczególny nacisk na jakość, nowoczesne technologie i wsparcie techniczne dla naszych klientów.
Konfiguracja licznika odbywa się poprzez menu konfiguracyjne dostępne z panelu czołowego oraz poprzez port komunikacyjny zgodnie z funkcjami programowymi Modbus RTU.
Funkcje
* 1-fazowy
* dwukierunkowy
* pomiar bezpośredni 100 A
* wskazanie kWh/kvar (pobrana/oddana)
* wskazania parametrów sieci
* zgodność z MID
* protokół Modbus RTU
* port RS-485
* wyjście impulsowe SO
* podświetlany, wielofunkcyjny wyświetlacz LCD
* zabezpieczenie konfiguracji licznika hasłem
Mierzone wartości
| Energia czynna pobrana/oddana | AE+/AE- | [kWh] |
| Energia bierna pobrana/oddana | RE+/RE- | [kvarh] |
| Napięcia fazowe | U1, U2, U3 | [V] |
| Prądy fazowe | I1, I2, I3 | [A] |
| Czestotliwość | F | [Hz] |
| Moc czynna | P | [W] |
| Moc bierna | Q | [var] |
| Moc pozorna | S | [VA] |
| Współczynnik mocy | cosϕ | |
| Zapotrzebowanie na moc |
Program serwisowy
LE Config
Program umożliwia testowy odczyt wartości naliczonej energii oraz dokonanie nastaw podstawowych parametrów licznika.
Program LE Config > pobierz
Komunikacja PC-LE za pomocą konwertera USB CN-USB-485 ►
Program bezpłatny.
Programy do zdalnego odczytu wskazań liczników
LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW, LE-03MW-CT
MeternetPRO
Program MeternetPRO umożliwia zdalny odczyt stanów oraz wskazań liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Aplikacja jest integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Dane można dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu możliwy jest przez dowolną przeglądarkę internetową. W przypadku sieci LAN z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.
Moduł rozliczeń abonentowych zużycia energii elektrycznej
Jest to moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.
SCHEMAT
- Typ
- jednofazowy
- Montaż
- na szynie 35 mm
- Pomiar
- Bezpośredni
- Minimalny prąd mierzony
- 0,02 A
- Prąd bazowy
- 5 A
- Napięcie odniesienia
- 230 V AC
- Prąd maksymalny
- 100 A
- Pobór własny licznika
- 10 VA; 2 W
- Zakres wskazań liczydła
- 0÷99999,99 kWh
- Stała licznika
- 1, 10, 100, 1000 imp/kWh
- Zgodność
- MID
- Protokół komunikacyjny
- MODBUS RTU
- Porty
- RS-485
- Podświetlenie LCD
- TAK
- Sygnalizacja sczytywania
- 2 x LED
- Klasa dokładności
- B
- Stała licznika kWh/kvarh
- 1, 10, 100, 1000 imp/kvar
- Wyjście impulsowe kWh/kvarh
- otwarty kolektor
- Napięcie podłączenia kWh/kvarh
- maks. 30 V DC
- Prąd podłączenia kWh/kvarh
- maks. 27 mA
- Czas impulsu kWh/kvarh
- 60, 100, 200 ms
- Napięcie mierzone
- 176÷276V AC
- Przeciążalność
- 30×lmax/10 ms
- Izolacja
- 4 kV/1 min.; 6 kV/1 μs
- Przyłącze
- zaciski śrubowe 16 mm²
- Temperatura pracy
- -20÷55°C
- Wymiary
- 2 moduły (35 mm)
- Stopień ochrony
- IP51
- Układ pomiarowy
- 1-fazowy
- Komunikacja
- Modbus
- 2-kierunkowy pomiar energii
- TAK
F&F FILIPOWSKI SPÓŁKA KOMANDYTOWA
Zobacz również

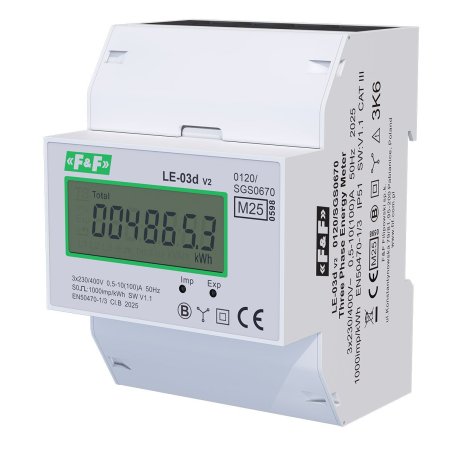

Licznik zużycia energii LE-03d v.2
306,93 zł

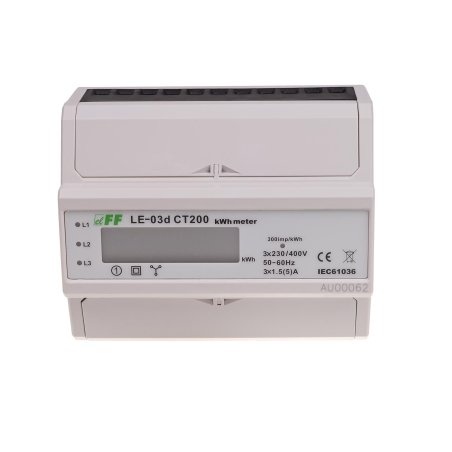

Licznik zużycia energii LE-03D-CT200
306,93 zł

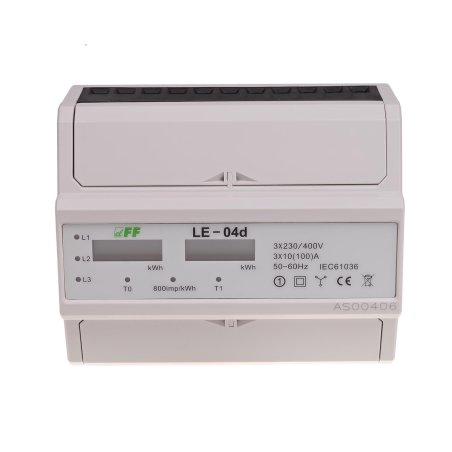

Licznik zużycia prądu LE-04D
435,24 zł

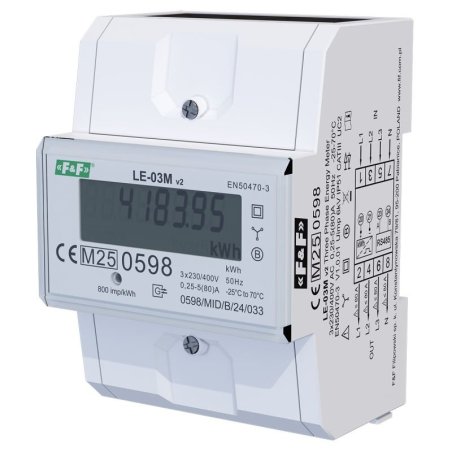

Licznik zużycia energii LE-03M z transmisją danych
333,99 zł
Cena Regularna:
339,00 zł
Najniższa cena: 339,00 zł -5,01 zł

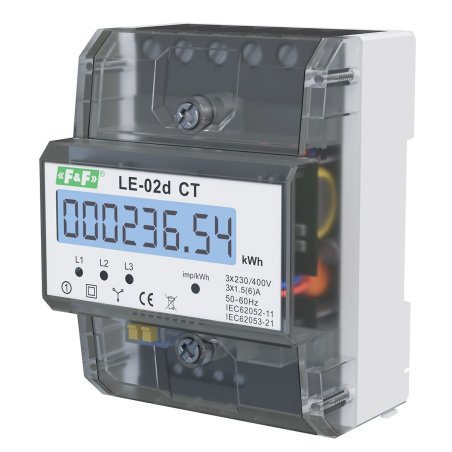

Licznik zużycia energii LE-02d CT
348,00 zł

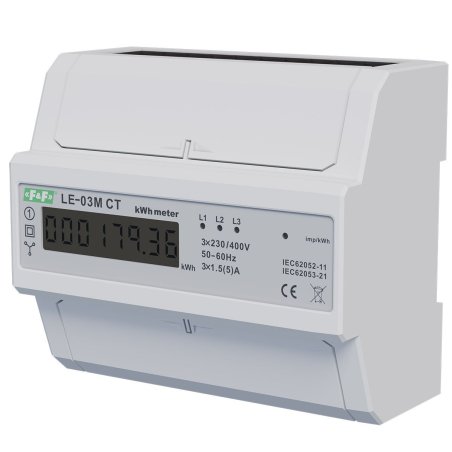

Licznik zużycia energii LE-03M-CT
385,45 zł

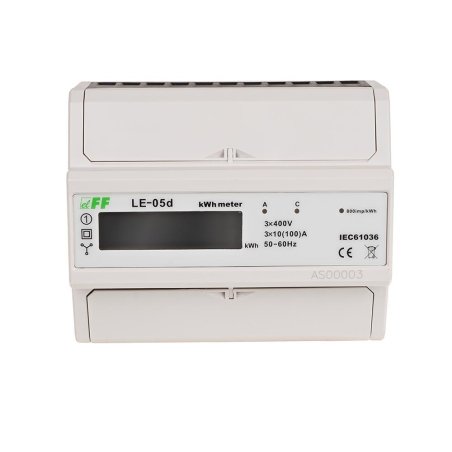

Licznik zużycia energii LE-05D
