Sondy temperatury

Sondy temperatury

Sondy temperatury służą do pomiaru temperatury i współpracują z odpowiednimi regulatorami oraz urządzeniami kontrolującymi warunki cieplne. W zależności od zastosowanego modelu mogą być przeznaczone do pomiaru temperatury otoczenia, urządzeń lub procesów wymagających kontroli cieplnej. W tej grupie znajdują się sondy dedykowane do konkretnych regulatorów temperatury, dlatego przed wyborem warto sprawdzić ich kompatybilność z posiadanym urządzeniem

Sondy temperatury do regulatorów

Sonda jest elementem pomiarowym przekazującym informację o temperaturze do współpracującego regulatora. Na jej podstawie urządzenie może kontrolować lub regulować pracę podłączonego odbiornika.

W ofercie występują dedykowane sondy temperatury, przypisane do określonych urządzeń. Oznacza to, że przy wyborze nie należy kierować się wyłącznie zakresem pomiarowym. Kluczowe jest dopasowanie typu sondy do regulatora, z którym ma pracować.

Jak dobrać sondę temperatury?

Podstawowym kryterium jest zgodność sondy z konkretnym regulatorem. Dokumentacja producenta wskazuje, z jakimi urządzeniami może współpracować dany typ sondy.

W zależności od zastosowania dostępne są między innymi sondy:

• RT – przeznaczone do współpracy z wybranymi regulatorami temperatury; zastosowany element pomiarowy to KTY 81-210,
• RT2 – również wykorzystujące element KTY 81-210, przeznaczone do urządzeń wymagających tego typu sondy,
• RT4 – z czujnikiem DS18S20,
• RT45 – z czujnikiem NTC,
• RT56 – z czujnikiem PT100,
• K400 – przeznaczone do pomiarów w zakresie właściwym dla współpracującego regulatora.

Sonda RT i RT2

Sondy RT i RT2 znajdują zastosowanie w określonych regulatorach temperatury. Producent przewiduje ich współpracę między innymi z regulatorami RT-820, RT-821, RT-822, RT-823, RT-826 oraz RT-833, przy czym konkretne urządzenie określa wymagany typ sondy.

Dlatego przy wymianie uszkodzonego elementu lub kompletowaniu instalacji warto sprawdzić oznaczenie wymaganej sondy w dokumentacji regulatora.

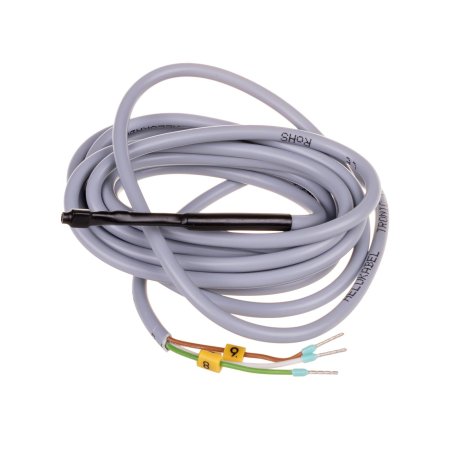

Sonda RT4, RT45 i RT56

Pozostałe sondy są przeznaczone do konkretnych grup urządzeń. RT4 współpracuje między innymi z regulatorami CRT-04 oraz wybranymi urządzeniami wykorzystującymi pomiar temperatury za pomocą czujnika DS18S20. RT45 jest stosowana z regulatorami RT-824 i RT-825. Z kolei RT56 z czujnikiem PT100 znajduje zastosowanie między innymi w regulatorach CRT-05 i CRT-06.

Takie rozróżnienie ma znaczenie podczas zakupu, ponieważ podobnie wyglądające sondy nie muszą być zamienne.

Sondy do różnych zakresów temperatury

Zakres pomiarowy jest istotnym parametrem przy wyborze sondy, ale należy rozpatrywać go razem z wymaganiami urządzenia. W dokumentacji producenta poszczególne rozwiązania mają różne zakresy pracy – przykładowo RT i RT2 są przeznaczone do pomiaru temperatur od -50 do 130°C, RT4 od -55 do 125°C, natomiast RT56 z czujnikiem PT100 od -100 do 400°C.

Nie oznacza to jednak, że każdą sondę można zastosować w dowolnym regulatorze. Kompatybilność z urządzeniem powinna być zawsze sprawdzona przed zakupem.

Gdzie stosuje się sondy temperatury?

Sondy znajdują zastosowanie w instalacjach, w których regulator musi otrzymywać informację o aktualnej temperaturze. W zależności od współpracującego urządzenia mogą być wykorzystywane przy sterowaniu ogrzewaniem, chłodzeniem, wentylacją, a także w rozwiązaniach przeznaczonych do kontroli temperatury w zastosowaniach przemysłowych.

W przypadku regulatorów temperatury sonda może być również elementem umożliwiającym utrzymywanie zadanej wartości temperatury lub realizację określonej funkcji sterowania.

Na co zwrócić uwagę przed zakupem?

Przed wyborem sondy temperatury warto sprawdzić:

• model regulatora, z którym ma współpracować,
• wymagany typ sondy,
• zakres temperatur odpowiedni do zastosowania,
• konstrukcję elementu pomiarowego,
• sposób montażu,
• długość przewodu,
• warunki, w jakich sonda będzie pracować.

W przypadku sond dedykowanych najważniejsza jest zgodność z urządzeniem. Dopiero po jej potwierdzeniu warto porównywać pozostałe cechy konkretnego rozwiązania.
