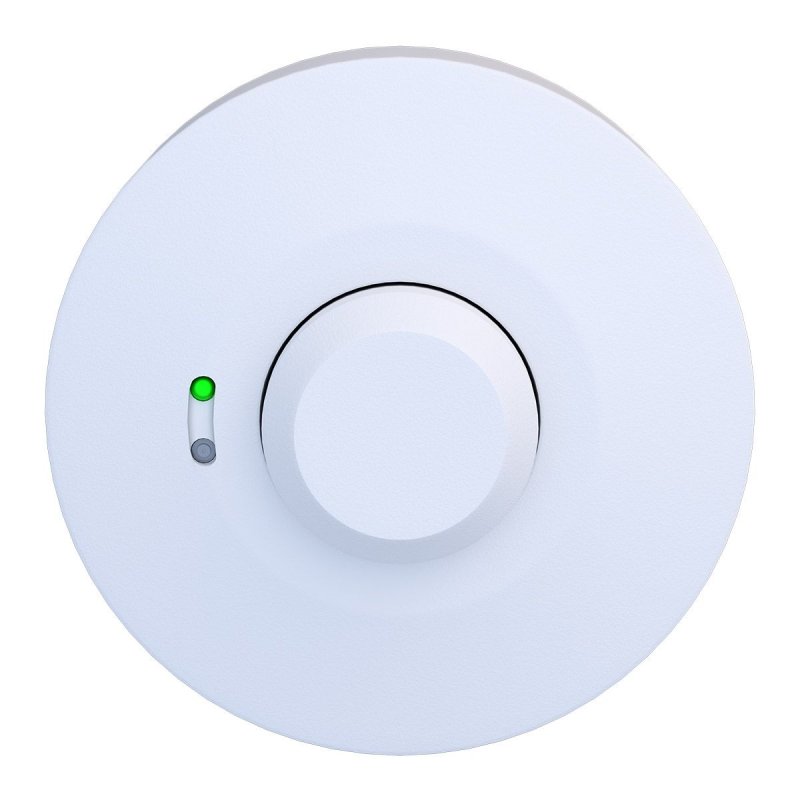

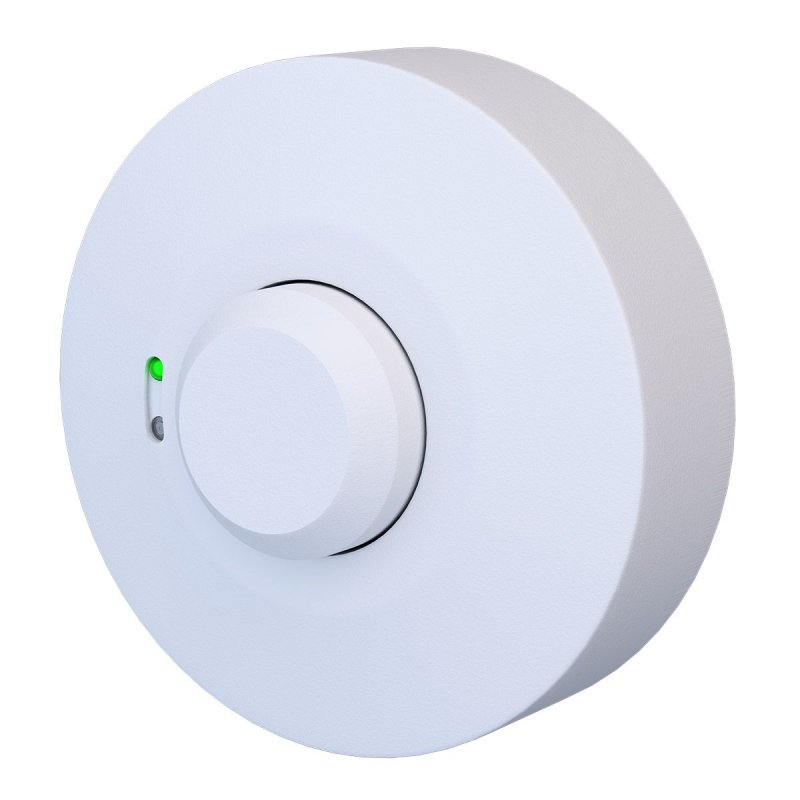

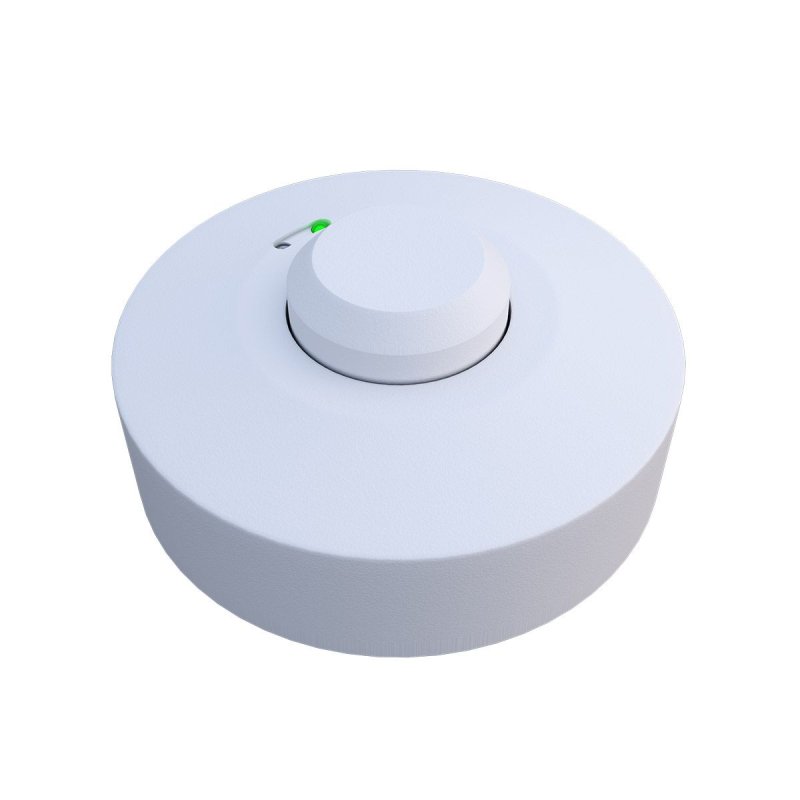

Czujnik ruchu mikrofalowy DRM-02

Przeznaczenie

DRM-02 może służyć jako czujnik obecności.

Czujnik ruchu mikrofalowy pozwala na detekcję ruchu przez płyty drewniane, płyty kartonowo gipsowe, szkło i tworzywa sztuczne.

Zasada działania mikrofalowego czujnika ruchu

Mikrofalowy czujnik ruchu DRM-02 emituje i odbiera fale elektromagnetyczne wysokiej częstotliwości 5,8 Ghz.

Czujnik wykrywa zmiany w odbiciu fal spowodowane przemieszczeniem się obiektu w obszarze detekcji.

Czujnik rozpoznaje ruch obiektu „do” i „od” czujnika.

Ruch w polu detekcji powoduje automatyczne załączenie oświetlenia.

Od momentu załączenia ciągły ruch powoduje trwałe załączenie tego oświetlenia.

Dopiero brak ruchu w polu detekcji wyzwala czas podtrzymania oświetlenia.

Ponowny ruch w polu detekcji i jego zanik w trakcie odmierzania czasu wyzwoli czas podtrzymania od początku.

Charakter działania pozwala wykorzystać DRM jako czujnik obecności.

Po nastawionym czasie oświetlenie zostanie wyłączone automatycznie.

Mikrofalowy czujnik ruchu DRM-02 wyposażony jest w automat zmierzchowy, uniemożliwiający załączenie sterowanego oświetlenia w ciągu dnia.

Stan detekcji i gotowość do załączenia oświetlenia aktywowane są dopiero po zmierzchu.

Czas aktywacji czujnika ruchu może być korygowany przez użytkownika potencjometrem.

Istnieje możliwość regulacji obszaru pola detekcji w zakresie  promienia 1÷10 m (dla h= 2,5 m).

Możliwa jest również regulacja czasu załączenia odbiornika w zakresie 5 s ÷ 12 min. Załączenie odbiornika sygnalizowane jest świeceniem LED zielonej.

Mikrofalowy czujnik ruchu DRM-02 może pracować wewnątrz pomieszczeń.

Zmiany temperatury nie wpływają na detekcję ruchu.

UWAGA!

Moc promieniowania mikrofalowego jest stosunkowo niska.

Jest całkowicie bezpieczna dla ludzi i zwierząt. Jej wartość wynosi poniżej 10 mW.

Dla porównania kuchenka mikrofalowa i telefon komórkowy promieniują z mocą ok. 1000 mW (100 razy mocniej).

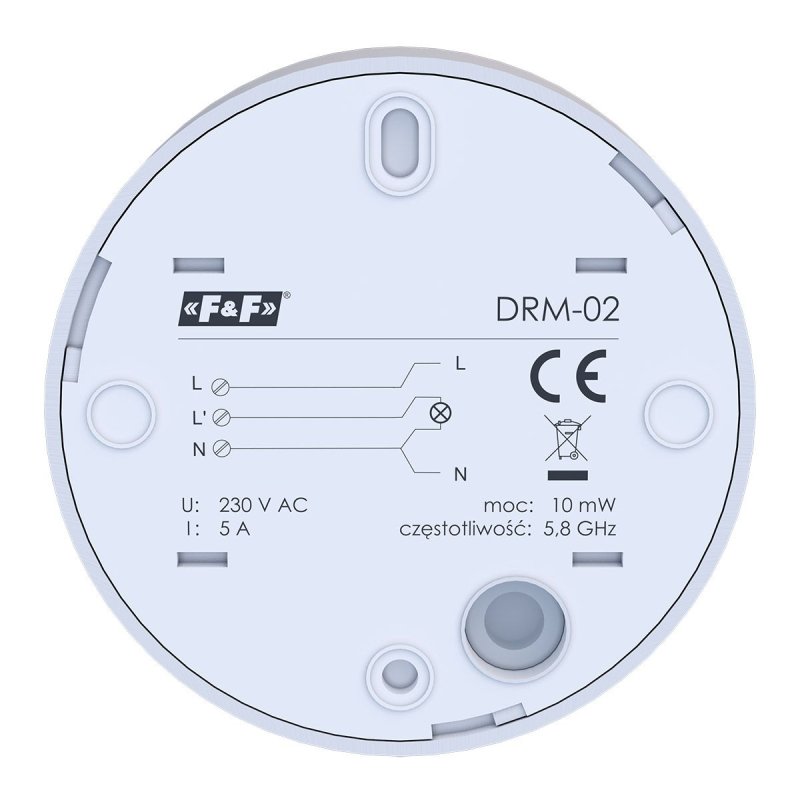

Schemat:

UWAGA!

* Obciążenie o charakterze rezystancyjnym [AC-1]. W przypadku obciążeń o innym charakterze (np. oświetlenie LED) maksymalny prąd obciążenia może być znacząco niższy.

Więcej informacji: www.fif.com.pl/pl/content/24-wskazowki
