Czujnik dokonuje poprawnego pomiaru rzeczywistej wartości skutecznej prądu (TrueRMS), również w przypadku zakłóconego (odkształconego) przebiegu prądu.
Działanie

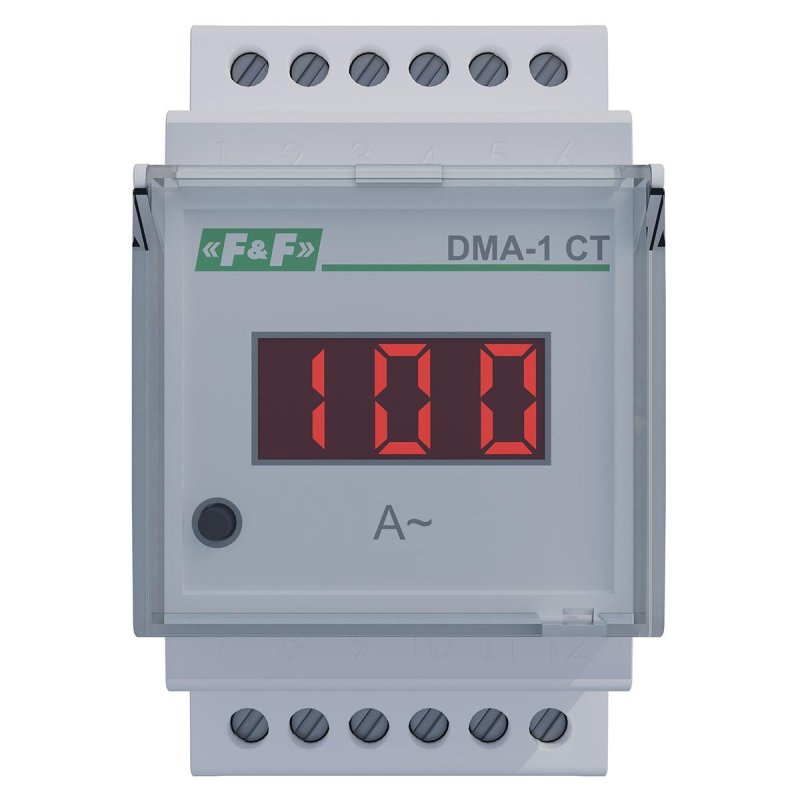

Wskaźnik natężenia prądu w sposób ciągły mierzy rzeczywistą wartość skuteczną prądu (True RMS). Wynik pomiaru widzimy na 3 cyfrowym wyświetlaczu segmentowym, który znajduje się na elewacji urządzenia. Wskaźnik umożliwia ustawienie wartości podłączonych przekładników prądowych. Dzięki ctemu wartość pokazywana na wyświetlaczu odpowiada rzeczywistej wartości prądu.

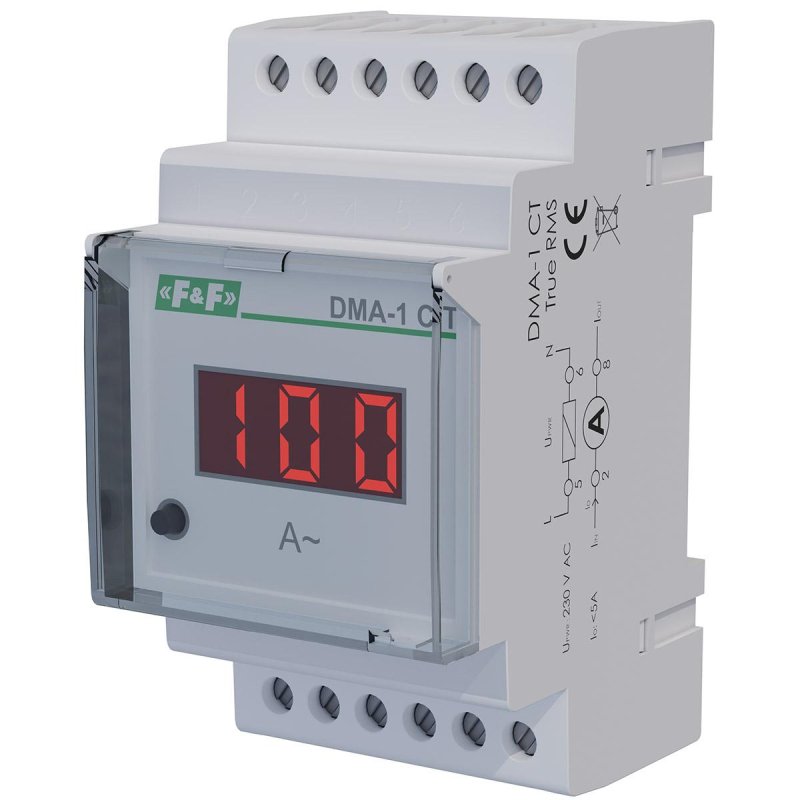

DMA-1 CT montujemy w rozdzielnicy, bezpośrednio na szynie DIN 35 mm.
UWAGA
Jeżeli uzwojenie wtórne przekładnika jest otwarte (np. podczas montażu) i przez mierzony obwód przepływa prąd, to na zaciskach przekładnika może zaindukować się niebezpieczne napięcie. Należy bezwzględnie zabezpieczyć się przed taką sytuacją i wyłączyć zasilanie mierzonego obwodu lub założyć dodatkowe mostki zwierające wtórną stronę przekładnika.
Wskaźnik przeznaczony jest to pomiaru prądu przy wykorzystaniu przekładników prądowych o znamionowym prądzie wyjściowym 5 A. Przepływ przez obwód pomiarowy wskaźnika prądu o wartości większej od 6 A może doprowadzić do jego uszkodzenia.

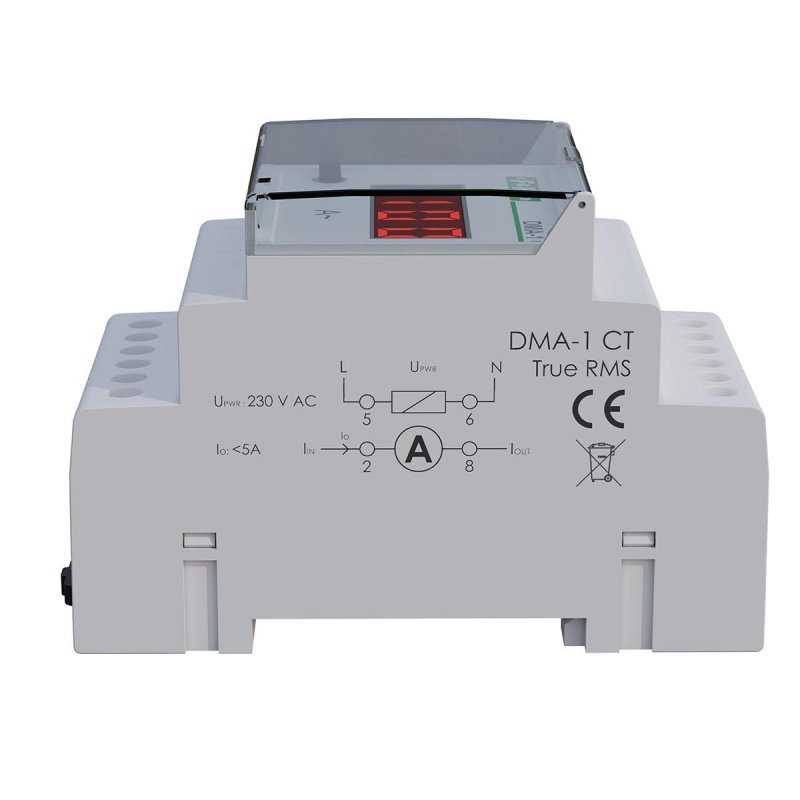

Dla zwiększenia bezpieczeństwa zalecane jest uziemienie jednej strony przekładnika prądowego w sposób pokazany na schemacie podłączenia.
- Typ
- amperomierz jednofazowy
- Napięcie zasilania
- 165÷265 V AC/DC
- Montaż
- na szynie 35 mm
- Pomiar
- pośredni (przekładnik 5A)
- Mierzona wartość
- rzeczywista wartość skuteczna prądu AC (TrueRMS)
- Liczba kanałów pomiarowych
- 1
- Prąd maksymalny
- 6 A
- Zakres pomiarowy
- 0÷5 A
- Wyświetlacz
- 3-cyfrowy LED (wysokość cyfry 10 mm)
- Dokładność odczytu
- zakres pomiarowy do 100 A: 0,1 A; zakres pomiarowy powyżej100 A: 1 A
- Częstotliwość zasilania
- 45÷55 Hz
- Dokładność wskazań
- 1%
- Maksymalne chwilowe przeciążenie
- 20 A/1 s
- Maksymalny prąd - wersja pomiaru pośredniego
- 5 A
- Przyłącze
- zaciski śrubowe 2,5 mm² (linka); zaciski śrubowe 4,0 mm² (drut)
- Moment dokręcający
- 0,5 Nm
- Pobór mocy
- 4 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 3 moduły (52,5 mm)
- Stopień ochrony
- IP20
