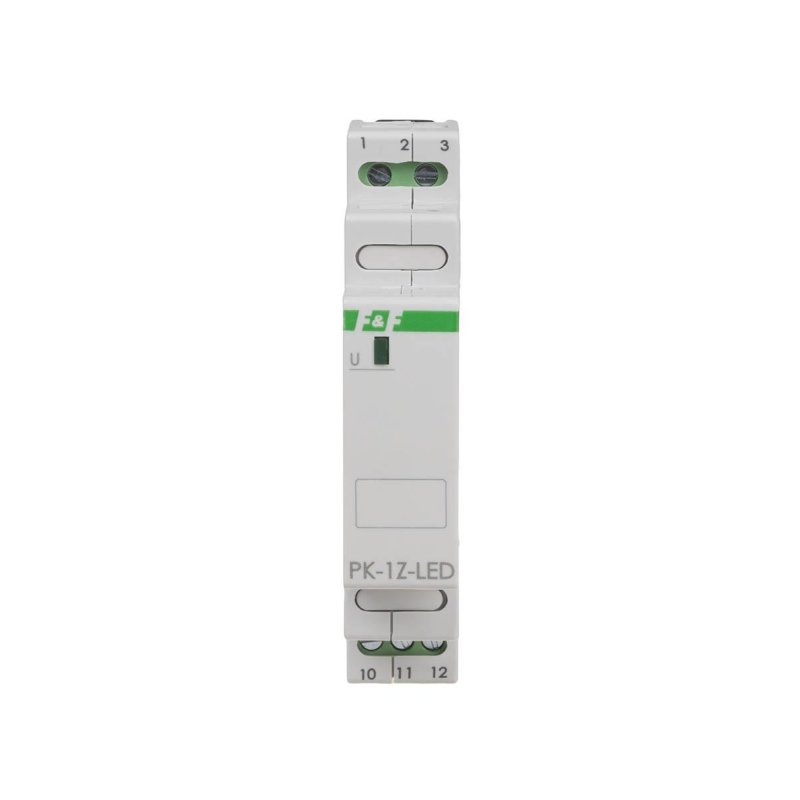

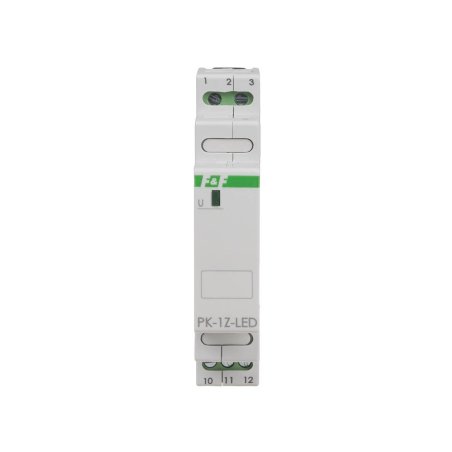

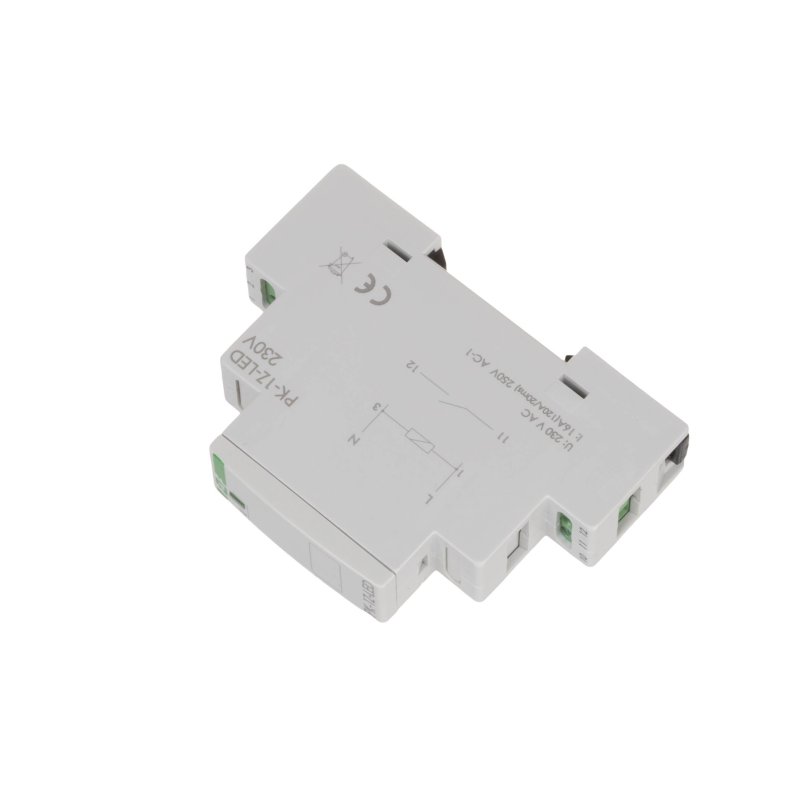

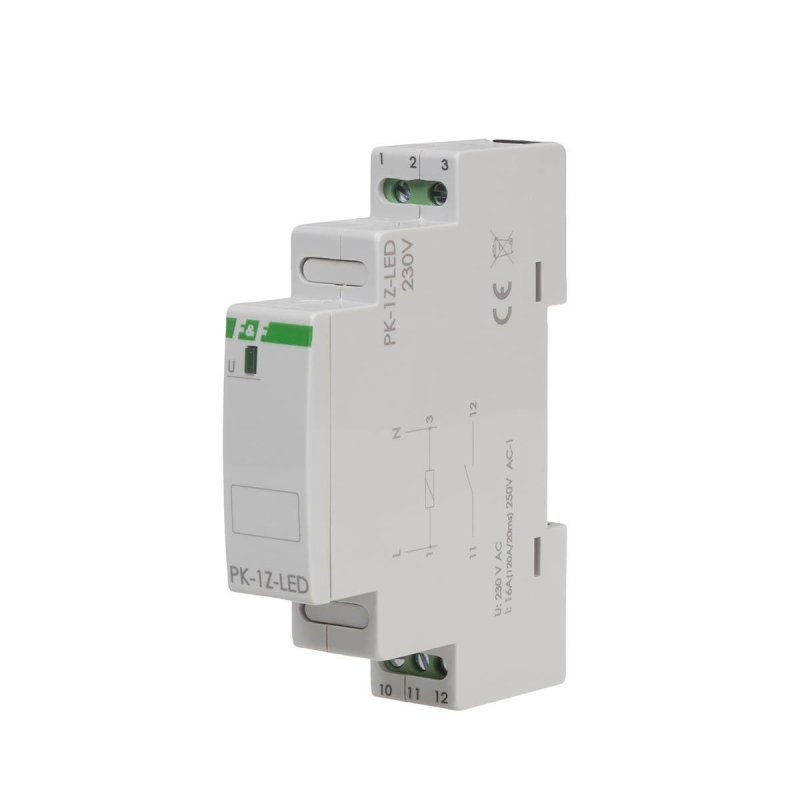

Przekaźnik elektromagnetyczny do LED PK-1Z-LED 230 V
Przekaźnik elektromagnetyczny do LED PK-1Z-LED 230 V
Przekaźnik elektromagnetyczny do LED PK-1Z-LED 230 V
Przekaźnik elektromagnetyczny do LED PK-1Z-LED 230 V
Przekaźnik elektromagnetyczny do LED PK-1Z-LED 230 V
Przekaźnik elektromagnetyczny do LED PK-1Z-LED 230 V

Przekaźnik elektromagnetyczny PK-1Z-LED 230 V

Indeks:
PK-1Z-LED-230V
Producent: F&F

Konfiguracja styków: 1xNO (120 A/20 ms)

Prąd obciążenia: 16 A

Napięcie zasilania: 230 V AC

Przekaźniki elektromagnetyczne w obudowie jednomodułowej do bezpośredniego  montażu na szynie 35mm.

  • Napięcie zasilania: 230 V AC
  • Maksymalny prąd obciążenia AC-1: 16 A (120 A/20 ms)
  • Montaż: na szynie 35 mm
  • Element wykonawczy: przekaźnik
Zobacz wszystkie parametry
Cena brutto
49,08 zł
Darmowa dostawa od 499,00 zł
Szczegóły
Wysyłka do 72 h
14 szt. w magazynie
Markowe produkty - renomowani producenci
14 dni na zwrot!
Finalny termin wysyłki sprawdzisz w koszyku
49,08 zł
Opis
Specyfikacja
Pliki do pobrania
49,08 zł

Opis

Działanie przekaźnika elektromagnetycznego PK-1Z-LED 230V

Podanie napięcia zasilania na cewkę przekaźnika spowoduje przełączenie styków w pozycję 11-12 ( por. zakładka "Schemat"). Stan ten jest sygnalizowany świeceniem diody LED zielonej. Po zaniku napięcia zasilania styki powracają w pozycję 11-10.

UWAGA!

Wersja przekaźnika „LED” posiada styk przystosowany do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze, itp.



Tabela dla obciążeń zasilanych napięciem 230 V AC:

  Tabela mocy przekaźnika


Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to żarówek LED, lamp energooszczędnych, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.



Schemat podłączania przekaźnika

Specyfikacja

Napięcie zasilania
230 V AC
Maksymalny prąd obciążenia AC-1
16 A (120 A/20 ms)
Montaż
na szynie 35 mm
Element wykonawczy
przekaźnik
Kategoria użytkowania
AC-7a
Napięcie łączeniowe
250 V AC
Napięcie udarowe
zestyki-cewka - 2,5 kV; przerwa zestykowa - 1,2 kV
Odporność na przepięcia
3 kV
Trwałość elektryczna
min. 1×10⁵ cykli
Konfiguracja styków
1 × NO
Separacja styku
TAK
Czas wyłączenia
poniżej 20 ms
Czas zadziałania
poniżej 40 ms
Maksymalny pobór prądu
25 mA
Trwałość łączeniowa mechaniczna
min. 5x10⁶ cykli
Napięcie izolacji
400 V
Przyłącze
zaciski śrubowe 2,5 mm²
Moment dokręcający
0,4 Nm
Temperatura pracy
-25 ÷ 50 °C
Wymiary
1 moduł (18 mm)
Stopień ochrony
IP20

F&F FILIPOWSKI SPÓŁKA KOMANDYTOWA
95-200 Pabianice, ul. Konstantynowska 79/81
biuro@fif.com.pl
www.fif.com.pl
Tel. +48 (42) 214 90 37

Pliki do pobrania

karta katalogowa | Produkty: PK-1Z-LED-230V

Pliki do pobrania (173.59KB)

instrukcja | Produkty: PK-1Z-LED-230V

Pliki do pobrania (672.04KB)

instrukcja | Produkty: PK-1Z-LED-230V

Pliki do pobrania (648.24KB)

karta katalogowa | Produkty: PK-1Z-LED-230V

Pliki do pobrania (173.27KB)
