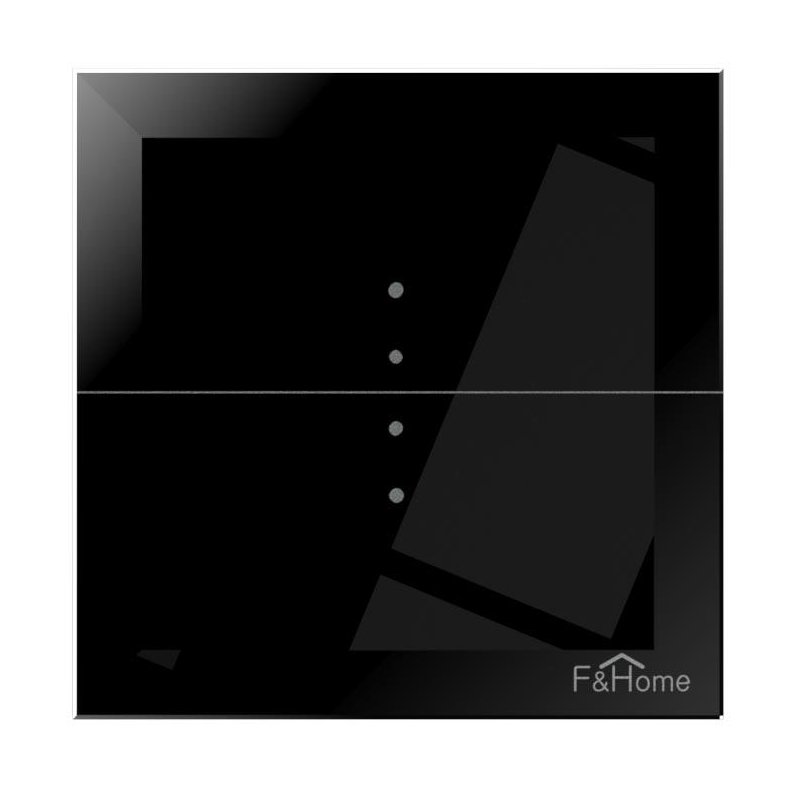

Szklany włącznik dotykowy GS2-AC-R-B

Przeznaczenie dotykowego włącznika światła GS2-AC-R-B

Dotykowy włącznik światła przeznaczony jest do bezpośredniego sterowania dwoma obwodami małej i średniej mocy lub do integracji z układdami automatyki domowej.

Prosty montaż dotykowego włącznika światła

Do montażu szklanego włącznika GS2-AC-R-B stosujemy puszkę instalacyjną o średnicy 60 mm.
Ramka montażowa 2M jest połączona zramką z tworzywa sztucznego od wewnętrznej strony włącznika.

Jak działa dotykowy włącznik światła GS2-AC-R?

Schemat włącznika światła.

Front urządzenia wykonany jest ze szkła o wymiarach zewnętrznych 81×81×12 mm. Znajdują się na nim 2 pola dotykowe (S1, S2). Ich centralne punkty wskazywane są przez wskaźniki pola dotykowego świecące po zbliżeniu ręki do włącznika ciepłym kolorem białym. Dodatkowo na froncie znajdują się 4 wskaźniki zadziałania przycisku wskazujące załączenie odbiornika uruchamianego przez naciśnięcie przycisku. Załączenie wybranego obwodu sygnalizuje punktowe podświetlenie w kolorze pomarańczowym.

Funkcje szklanego dotykowego włącznika światła

* funkcja przekaźnika bistabilnego – jedno naciśnięcie załącza obwód wyjściowy, drugie naciśnięcie wyłącza obwód wyjściowy;
* sterowanie obwodami oświetleniowymi 230 V AC małej mocy, takimi jak świetlówki energooszczędne lub LED;
* obciążalność wyjść:
– 250 W mocy całkowitej (suma obciążenia dla dwóch kanałów), 100 W mocy dla pojedynczego wyjścia;
* możliwość dopasowania jasności podświetlenia (oddzielnie dla stanu włączonego i wyłączonego) do indywidualnych upodobań.
