Szklany łącznik dotykowy GS4-AC-T-W

Przeznaczenie

Przycisk szklany z funkcją zbliżeniową GS4-AC-T-W przeznaczony jest do montażu w oparciu o puszkę instalacyjną o średnicy 60 mm i dedykowany jest do bezpośredniego sterowania obwodami oświetleniowymi 230 V AC małej mocy. Zewnętrzne, białe podświetlenie punktowe po zbliżeniu dłoni łagodnie rozjaśnia się, wskazując lokalizację sensorów. Załączenie wybranego obwodu sygnalizowane jest przez  punktowe podświetlenie w kolorze pomarańczowym.

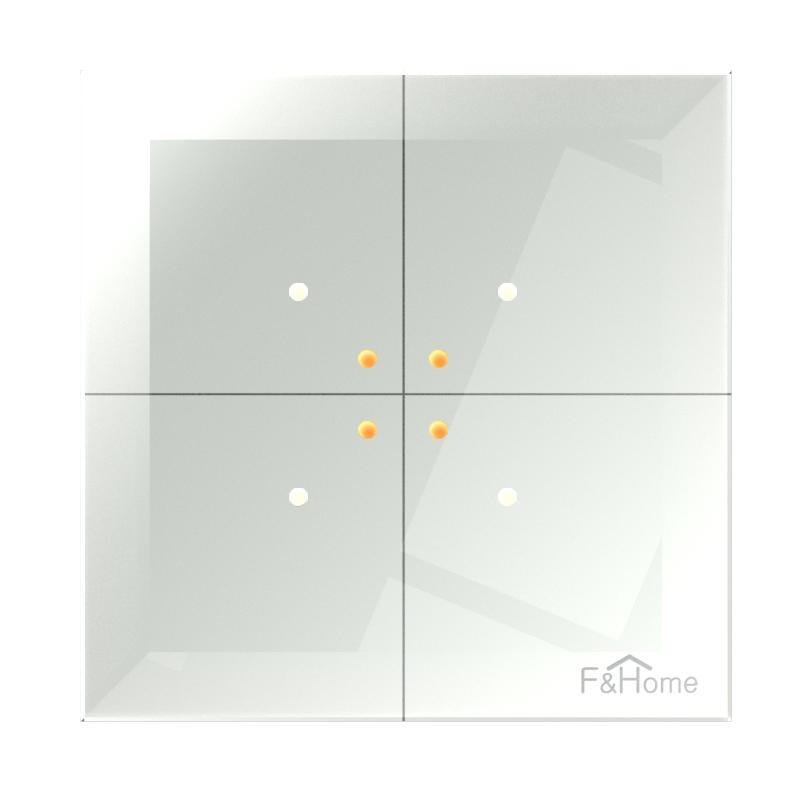

Front urządzenia wykonany jest ze szkła o wymiarach zewnętrznych 81×81×12 mm. Znajdują się na nim 4 pola dotykowe (S1, S2, S3, S4). Ich centralne punkty wskazywane są przez wskaźniki pola dotykowego świecące po zbliżeniu ręki do przycisku ciepłym kolorem białym. Dodatkowo na froncie znajdują się 4 wskaźniki zadziałania przycisku wskazujące załączenie odbiornika uruchamianego przez naciśnięcie przycisku. Od wewnętrznej strony znajduje się ramka z tworzywa sztucznego połączona z ramką montażową 2M.

Funkcje

* funkcja przekaźnika bistabilnego – jedno naciśnięcie załącza obwód wyjściowy, drugie naciśnięcie wyłącza obwód wyjściowy;
* sterowanie obwodami oświetleniowymi 230 V AC małej mocy, takimi jak świetlówki energooszczędne lub LED;
* obciążalność wyjść:
– 250 W mocy całkowitej (suma obciążenia dla wszystkich czterech kanałów), 100 W mocy dla pojedynczego wyjścia;
* możliwość dopasowania jasności podświetlenia (oddzielnie dla stanu włączonego i wyłączonego) do indywidualnych upodobań.
