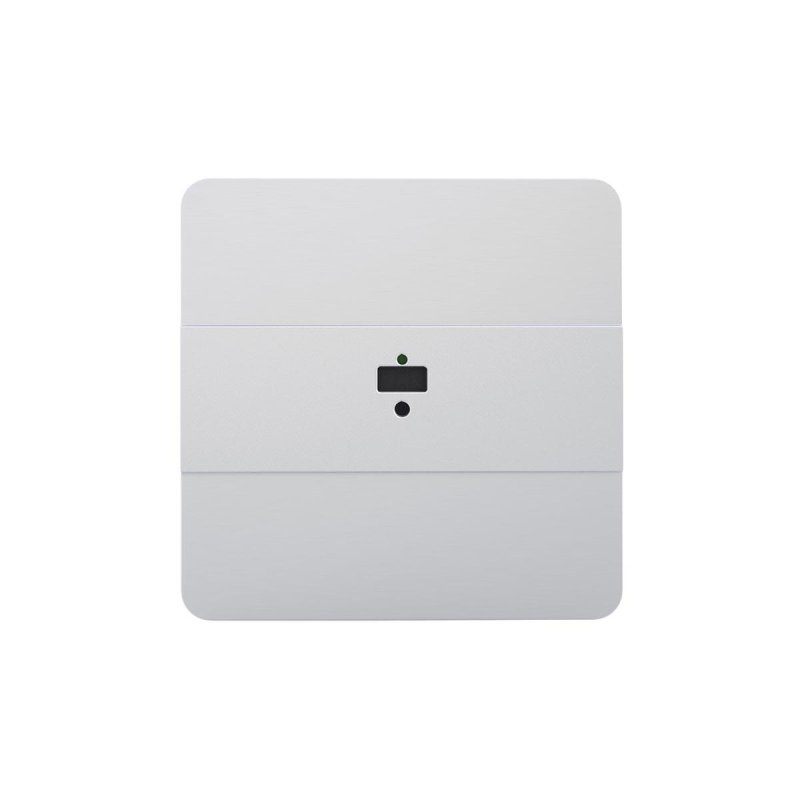

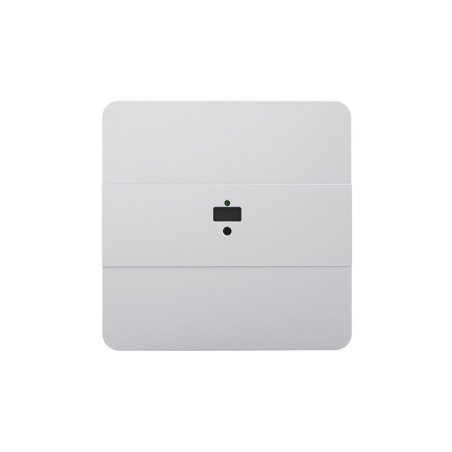

Laserowy czujnik odległości DRL-12 kolor aluminium

Działanie laserowego czujnika ruchu wewnętrznego DRL-12

Laserowy czujnik odległości typu Time of Flight emituje wiązkę światła. Następnie mierzy opóźnienie światła, które powraca na skutek odbicia się od przeszkody. Pozwala to precyzyjnie określić odległość obiektu. Następnie ta odległość jest porównywana z nastawionym zakresem detekcji. Jeżeli coś pojawi się w odległości mniejszej od wskazanej wartości, następuje załączenie światła. To doskonałe rozwiązanie do załączania światła np. na otwartych schodach. Czujnik wykrywa obecność tylko na schodach. Ignoruje natomiast wszystko, co dzieje się poza nimi.

Funkcje laserowego czujnika odległości DRL-12

•  laserowy czujnik odległości typu ToF (Time of Flight);
•  zakres detekcji ustawiany płynnie w przedziale od 0,1 do 2 m;
•  czujnik jasności zapobiega załączeniu światła przy wysokim poziomie jasności;
•  regulowany czas podtrzymania załączenia światła;
•  bezpośrednie sterowania obwodów oświetleniowych 12/24 V (obciążalność do 4 A, którą można zwiększyć przez dołączenie wzmacniaczy LED-AMP);
•  funkcja miękkiego załączania i wyłączania sterowanych obwodów oświetleniowych;

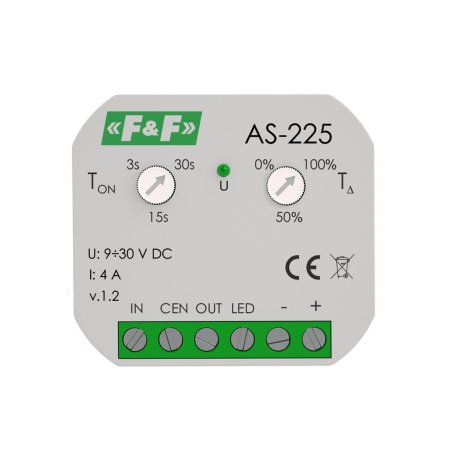

•  współpracuje ze sterownikami oświetlenia kaskadowego AS-225;

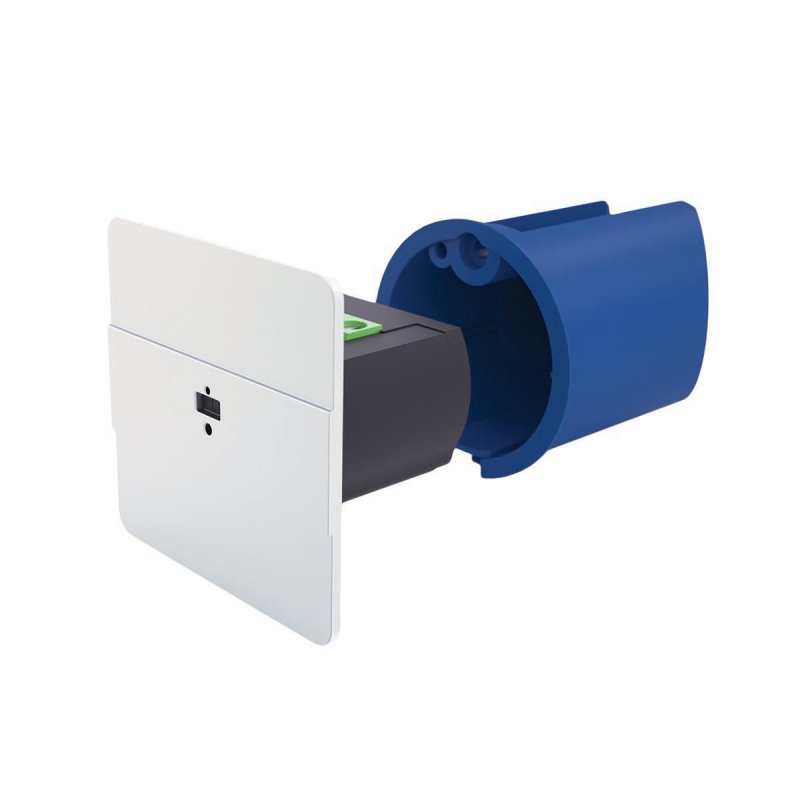

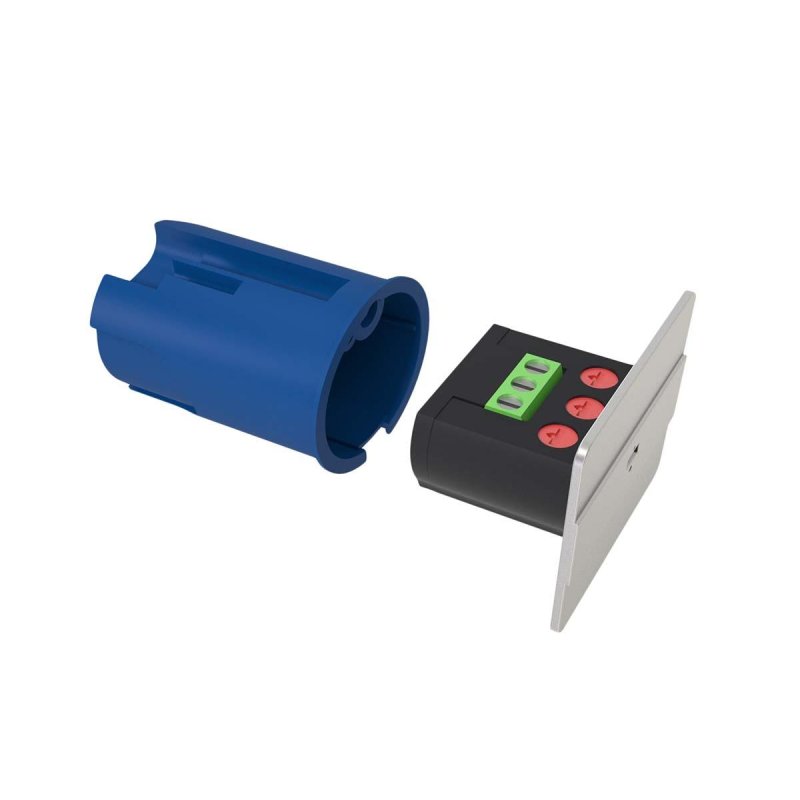

•  niewielkie rozmiary, montaż w puszce ø 35 mm, dostarczanej wraz z czujnikiem;
•  dioda LED sygnalizująca stan pracy czujnika;
•  zabezpieczenie termiczne przed przekroczeniem dopuszczalnej temperatury wewnątrz obudowy.

SCHEMATY

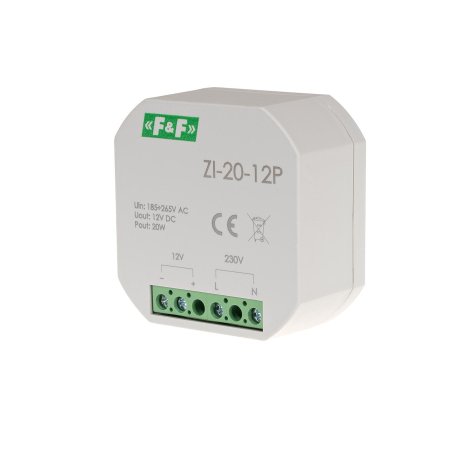

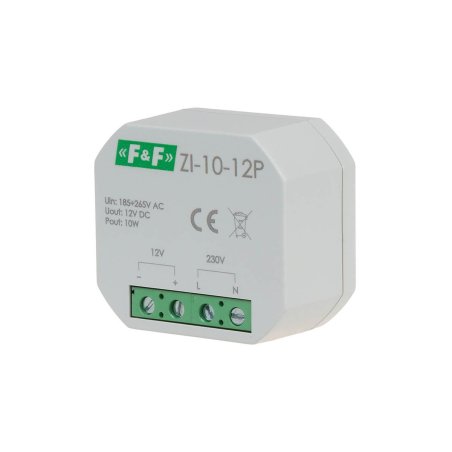

LED-AMP i DRL-12 przeznaczone do oświetlenia LED zasilanego napięciowo. Zasilacze należy dobierać uwzględniając znamionowe napięcie żarówek LED oraz zakres napięć zasilania LED-AMP i DRL-12 (9-30 V DC)
